**中文名称 水分传感器模块 序号 i6 英文名称 Boson:Steam Sensor **

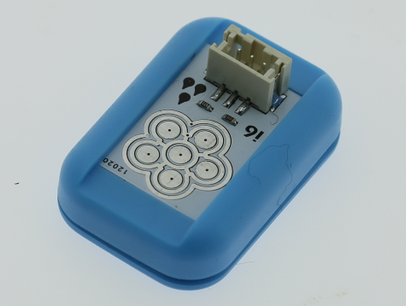

水分传感器是一款能够将感受到的水量转换成可用输出信号的传感器，它与空气湿度传感器的区别在于前者主要用于检测水滴，而后者主要用来检测空气中的水蒸气含量。水分传感器可以用来制作检测环境的互动装置，如简易雨测仪或蒸汽液位开关等。 这和Arduino、xbee传感器扩展板V5搭配使用，可以检测有没有下雨。将传感器放置在室外，当有雨水滴到花瓣状检测面上时，湿度将增大，随之电压升高，Arduino便知道下雨了，再配合一个MP3模块，那么就可以实现大话西游中的经典桥段，唐僧：“下雨啦！快收衣服啊！”。除了检测雨水外，雾水和水蒸气也都能检测哦。可以配合DFRobot的传感器扩展板使用，连接更方便。
注意：该产品并不完全防水，请勿将3P线接口浸入水中。
- 工作电压：3V-5V
- 接口方式：PH2.0-3P
- 产品尺寸：22*26(mm)
|

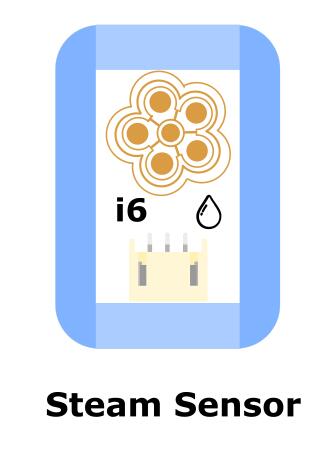

:[[File:line-i6.jpg|顶部示意图 ]] |
| 标号 | 名称 | 功能描述 |
| 1 | GND | 电源负极 |
| 2 | VCC | 电源正极 |
| 3 | A | 信号线(模拟) |
引脚说明
水分传感器上面的元件，可以感知环境中湿度的高低，可以用来制作检测环境的互动装置。水分传感器与Arduino、xbee传感器扩展板V5搭配使用，可以用来检测有没有下雨。水分传感器上的“五朵金花”可以感知水量的多少。
当花瓣状检测面上的水分较多时，输出信号增大；当花瓣状检测面上的水分较少时，输出信号减小。
注意：该产品并不完全防水，请勿将3P线接口浸入水中。
水分传感器采用水分导电原理。

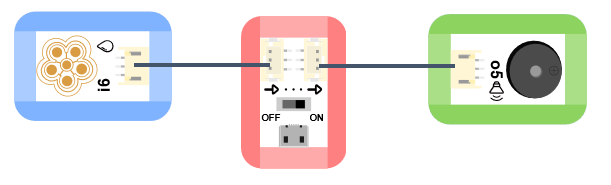

1.下雨报警器（非编程）
样例说明： 将水分传感器放在室外，当有雨水滴到花瓣状检测面上时，蜂鸣器发出警报，提醒人们下雨了。
知识点：水分传感器及蜂鸣器模块的使用 **元件清单：**水分传感器；电源主板-单路；蜂鸣器模块。
连线图：

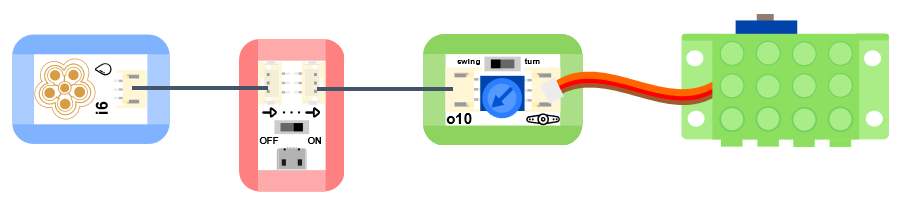

2.雨天自动关窗（非编程）
样例说明： 将水分传感器放置在室外，当它感受到下雨以后，带动舵机运动，实现自动关窗。
知识点：水分传感器及蜂鸣器模块的使用 **元件清单：**水分传感器；电源主板-单路；舵机控制模块。
连线图：

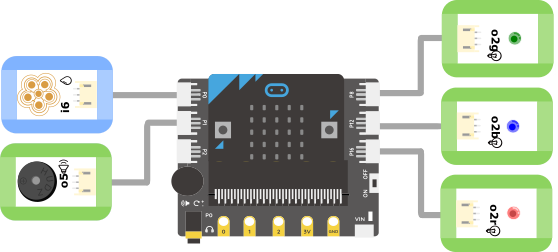

3.简易防汛预警仪（编程）
样例说明： 制作一个简易版的防汛预警仪，当水分传感器检测到没有下雨时什么也不做；当水分传感器检测到小雨时点亮绿色LED灯并报警5秒；当水分传感器检测到中雨时出示蓝色预警并拉响警报持续10秒；当水分传感器检测到有大雨时出示红色预警并拉响警报持续一分钟。
**元件清单：**水分传感器；蜂鸣器模块；蓝色LED模块；绿色LED模块；红色LED模块；Micro:bit；Micro:bit BOSON扩展板。
连线图：
