  • 显示屏模块

**中文名称 显示屏模块 序号 o11 英文名称 Boson:Display Module ** SKU 号:BOS0044

简单描述:

为其他模块信息提供可视化效果,方便查看实验效果。 显示屏模块中预设了八种不同模块的信息显示,可以通过按钮切换到相应的模块编号查看。 常用的应用场景:心率监测、温湿度监测、PH测量、土壤湿度测量,电导开关等。 在日常生活中,电视机、电脑、洗衣机、手机、仪表盘等电子设备都会使用显示屏模块。

参数说明:

  • 工作电压:3V-5V
  • 工作电流:13mA
  • 接口方式:PH2.0-3P
  • 模块尺寸:38mm*32mm

引脚说明:

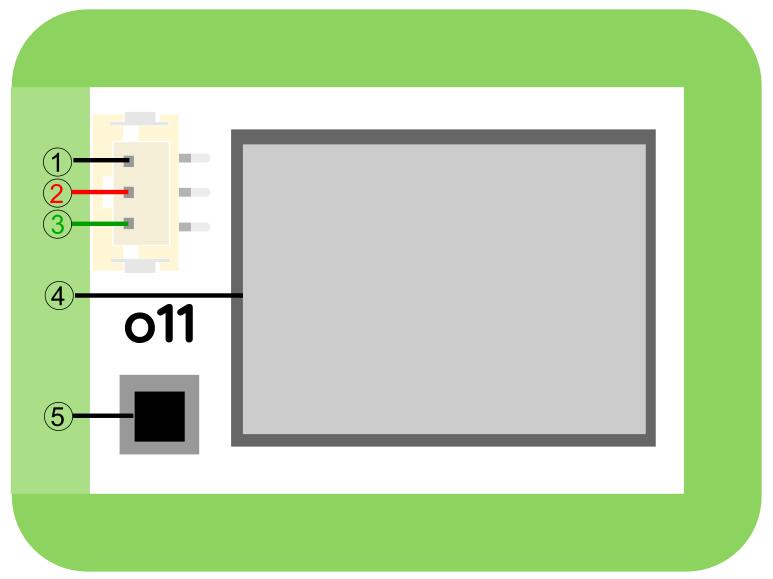

显示屏模块功能引脚说明

''' 标号 ''' ''' 名称 ''' ''' 功能描述 '''
1 GND 电源负极
2 VCC 电源正极
3 信号 信号输入
4 显示屏 显示输入信号信息
5 按钮 切换显示内容

:[[File:BOS0044_PINOUT.jpg|显示屏模块功能引脚说明

]]

标号 名称 功能描述
1 GND 电源负极
2 VCC 电源正极
3 信号 信号输入
4 显示屏 显示输入信号信息
5 按钮 切换显示内容

风扇模块引脚示意表

使用说明:

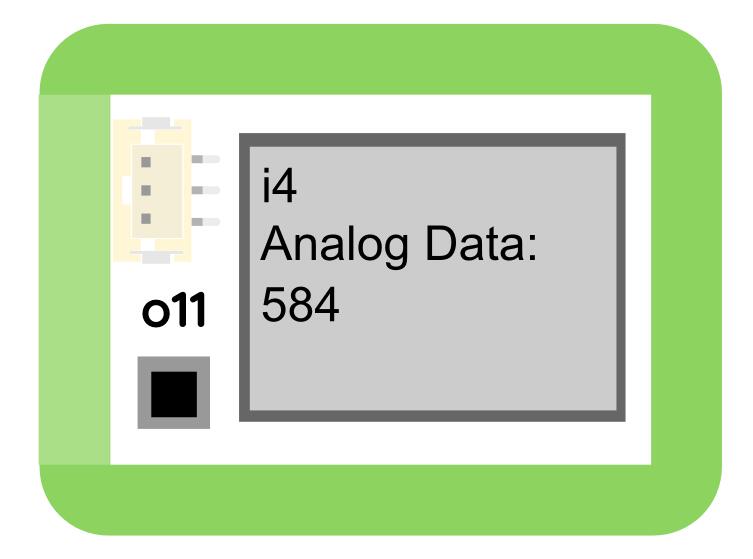

显示屏模块提供信息显示,如下: 显示屏模块

''' 标号 ''' ''' 名称 ''' ''' 功能描述 ''' ''' 数值说明 '''
1 i4 环境光传感器 值随环境光的增强而增大
2 i11 温度传感器 环境温度值
3 i12 电导开关 电导开关通断
4 i16 土壤湿度传感器 随土壤湿度的增大而增大
5 i17 pH传感器 随溶液碱性增强而增大,酸性增强而减小
6 i18 空气湿度传感器 随空气湿度的增大而增大
7 i19 防水温度传感器 环境温度值
8 i20 心率传感器 心率值

显示屏模块共预设了八种不同模块的信息显示(见下表),可以通过按钮切换到相应的模块编号查看。

| | | | | | | | |

''' 标号 ''' ''' 名称 ''' ''' 功能描述 ''' ''' 数值说明 '''
1 i4 环境光传感器 值随环境光的增强而增大
2 i11 温度传感器 环境温度值
3 i12 电导开关 电导开关通断
4 i16 土壤湿度传感器 随土壤湿度的增大而增大
5 i17 pH传感器 随溶液碱性增强而增大,酸性增强而减小
6 i18 空气湿度传感器 随空气湿度的增大而增大
7 i19 防水温度传感器 环境温度值
8 i20 心率传感器 心率值

风扇模块引脚示意表

按照下图所示连接电路,通电后即可通过显示屏模块上的按钮切换到空气湿度传感器模块查看空气湿度。 显示屏模块_连接示例

原理介绍:

显示屏模块通过采集其他模块的输出信息并加以处理转换成屏幕可以显示的内容,实现信息的可视化。该显示屏模块设计有保护外框,在保护显示屏不易破碎的同时,防止显示屏玻璃边缘划伤手指。

应用样例:

(1) 心率监测(免编程) 样例说明: 使用心率传感器和显示屏模块监测人的心率(注意将显示屏模块调到心率传感器所对应的模块编号“i20”)。 元件清单: 心率传感器;显示屏模块;电源主板-三路。 连线图: 心率监测连线图 (2) 探究光照强度对植物生长的影响 样例说明: 将两盆相同植物放在不同光照下,使用环境光传感器检测不同环境中的光照强度,并通过显示屏模块读取光强数值(注意将显示屏模块调到环境光传感器所对应的模块编号“i4”),从而探究不同光照强度下植物的生长状况,尝试找出最适宜某种植物生长的光照强度。 元件清单: 心率传感器;显示屏模块;电源主板-三路。 连线图: 探究光强对植物影响 (3) 检测物体的导电性(免编程) 样例说明: 通过导线外接物体,通过显示屏模块查看该物体是否导电(注意将显示屏模块调到电导开关所对应的模块编号“i12”)。 元件清单: 电导开关;导线;显示屏模块;电源主板-单路。 连线图: 检测物体的导电性连线图 (4) 探究土壤湿度对种子发芽率的影响(免编程) 样例说明: 将相同数量的同一作物的种子分别种在两个盆中,通过显示屏模块读取两盆的土壤湿度(注意将显示屏模块调到土壤湿度传感器所对应的模块编号“i16”),从而控制两盆土壤湿度值始终不同,探究两种情况下种子的发芽情况。 元件清单: 土壤湿度传感器;显示屏模块;电源主板-单路。 连线图: 土壤对种子发芽率的影响连线图 (5) 饮品大调查(免编程) 样例说明: 通过pH检测器的显示屏观察不同饮品的pH值(注意将显示屏模块调到pH传感器所对应的模块编号“i17”),得知饮品的酸碱度。 元件清单: pH传感器;显示屏模块;电源主板-单路。 连线图: 饮品大调查连线图

1. 火星保暖计划: 样例说明:通过防水环境温度检测器的显示屏观察火星环境温度,确保自身处于安全的环境温度中。 知识点:防水温度计模块的基本原理。 火星保暖计划 2. 火星种植: 样例说明: 在土壤湿度检测器的显示屏幕观察土壤湿度,选择适合的火星土壤进行种植。 知识点:土壤湿度监测 火星种植
