**中文名称 持续模块(0~60秒) 序号 f8 英文名称 Duration Module (0-60s) **

简单描述:

持续模块(0~60秒),是一个可以持续输出固定设置时间脉冲的模块。 持续模块(0~60秒)其输入输出机制如下: delay 档:当输入高脉冲后,模块会输出一个固定设置时间的低电平。

Duration档:当输入高脉冲后,模块会输出一个固定设置时间的高电平。

常用应用场景:可以通过持续模块(0~60秒)点亮/关闭LED 并持续一段间。

产品参数

  • 供电电压:3.0-5.5V
  • 接口类型:PH2.0接口×2
  • 蓝色旋钮×1
  • 尺寸: 38×32 mm

引脚说明

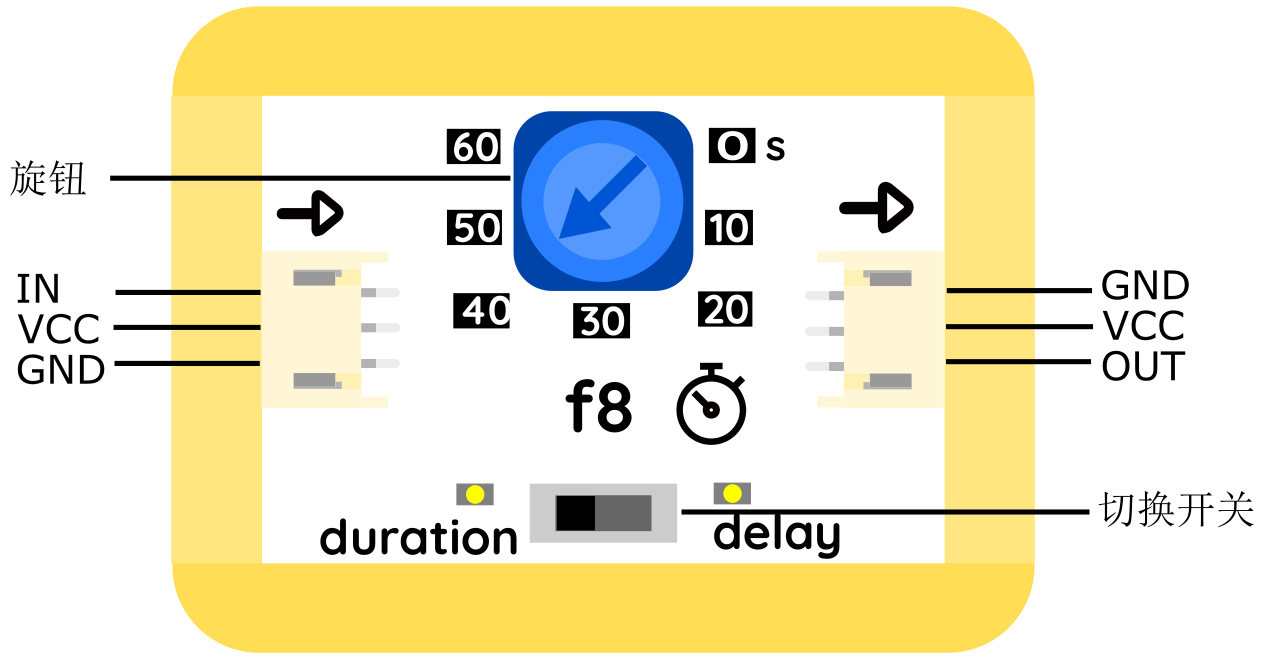

Fig1:持续模块(0~60秒)引脚图

与模块引脚示意表
VCC 电源输入
GND 电源地
IN 数字输入
OUT 数字输出

使用说明:

持续模块(0~60秒)不能直接作为输入或输出模块使用,需要将输入模块分别连接在持续模块(0~60秒)的输入口,输出模块连接在持续模块(0~60秒)的输出口。 持续模块(0~60秒)的持续时间通过旋钮来调节,模式通过开关切换,通过改变输入口的信号来控制输出口。

原理:

持续模块(0~60秒)是一个根据输入信号来触发输出信号的模块。输出信号的电平由切换开关控制;输出信号的持续时间由旋钮控制。

应用样例:

1. 定时器: 样例说明:试试通过持续模块(0~60秒)用按钮去控制一个LED小灯模块。 知识点:了解持续模块(0~60秒)的基本功能。 定时器
