  • 持续模块(0~6秒)

**中文名称 持续模块(0~6秒) 序号 f5 英文名称 Duration Module (0-6s) **

简单描述:

持续模块(0~6秒),是一个可以持续输出固定设置时间的高脉冲的模块。 持续模块(0~6秒)其输入输出机制如下: 当输入高脉冲后,模块会输出一个固定设置时间的高电平。

常用应用场景:可以通过持续模块(0~6秒)点亮LED 并持续一段间。

产品参数

  • 供电电压:5.0V
  • 接口类型:PH2.0接口×2
  • 蓝色旋钮×1
  • 尺寸: 26×22 mm

引脚说明

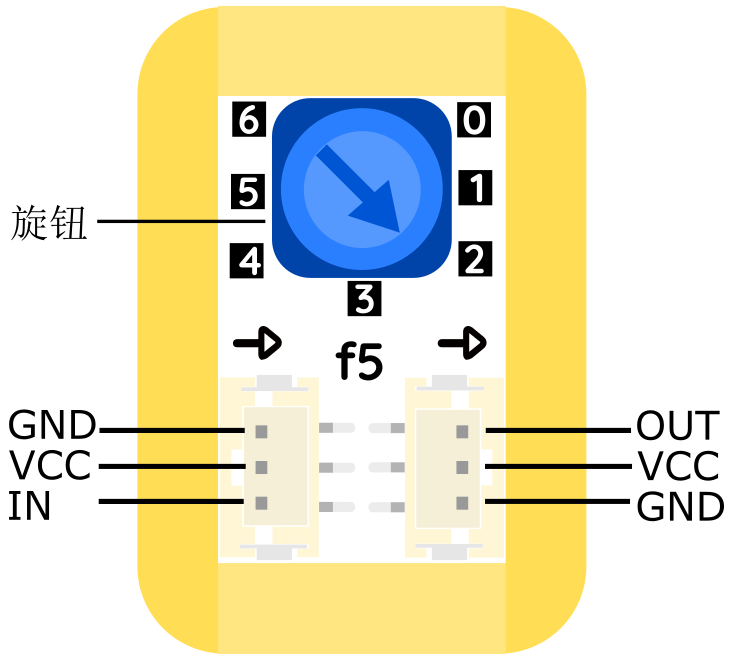

Fig1:持续模块(0~6秒)引脚图

与模块引脚示意表
VCC 电源输入
GND 电源地
IN 数字输入
OUT 数字输出

使用说明:

持续模块(0~6秒)不能直接作为输入或输出模块使用,需要将输入模块分别连接在持续模块(0~6秒)的输入口,输出模块连接在持续模块(0~6秒)的输出口。 持续模块(0~6秒)的持续时间通过旋钮来调节,通过输入信号来触发输出信号。

原理:

持续模块(0~6秒)是一个根据输入信号来触发输出信号的模块;输出信号的持续时间由旋钮控制。

应用样例:

1. 定时器: 样例说明:试试通过持续模块(0~6秒)用按钮去控制一个LED小灯模块。 知识点:了解持续模块(0~6秒)的基本功能。 定时器
