**中文名称 彩色灯带（固定颜色） 序号 O4 英文名称 LED String Light **
彩色灯带（固定颜色），简单的发光模块，由数字信号控制。 传感器能与各种输出模块联动，实现各种功能。 彩色灯带根据输入信号的不同来点亮/熄灭灯带，其机制如下： 输入“开”或“1”，灯带点亮；
输入“关”或“0”，灯带熄灭。
常用的应用场景：即支持无编程，也支持编程，可搭配micro:bit、Arduino。
- 供电电压：3.0-5.5V
- 接口类型：PH2.0-2P接口×1,PH2.0-3P接口×1
- 彩色LED灯带 ×1
- 尺寸： 26×22 mm
| 彩色灯带模块引脚示意表 | |
| VCC | 电源输入 |
| GND | 电源地 |
| SIGNAL | 数字信号输入口 |
|

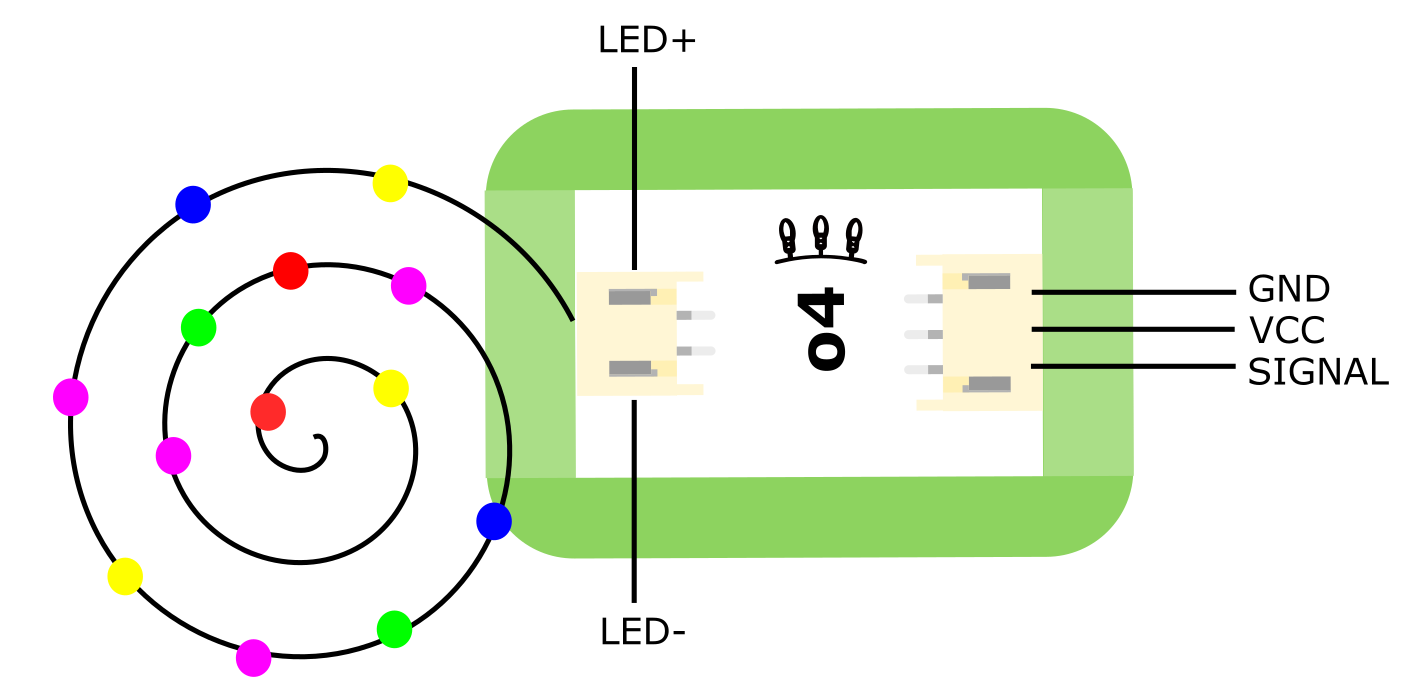

:[[File:BOS0019引脚图.png|彩色灯带模块引脚图 ]] |
| 标号 | 名称 | 功能描述 |
| 1 | GND | 电源地 |
| 2 | VCC | 电源输入 |
| 3 | INPUT | 数字信号输入口 |
彩色灯带模块引脚示意表
当使用数字信号控制彩色灯带时，
输入高电平，灯带被点亮；输入低电平，灯带被熄灭。
当使用模拟信号控制彩色灯带时，
输入信号越大，灯带亮度越大；输入信号越小，灯带亮度越小。
彩色灯带（固定颜色）由一系列的彩色LED灯组成，支持5V供电，采用晶体管开关，配上4米40灯的彩色柔性灯带。向彩色灯带（固定颜色）输出高电平表示点亮灯带，向彩色灯带（固定颜色）输出低电平表示熄灭灯带。彩色灯带（固定颜色）也可以通过模拟信号来控制，输入信号越大，灯带越亮。
(1) 制作皇冠（非编程）
**样例说明：**将彩色灯带缠绕在制作好的皇冠上，当倾斜开关检测到人的脑袋晃动时点亮彩色灯带。
**元件清单：**倾斜传感器；彩色灯带（固定颜色）；电源主板-三路。

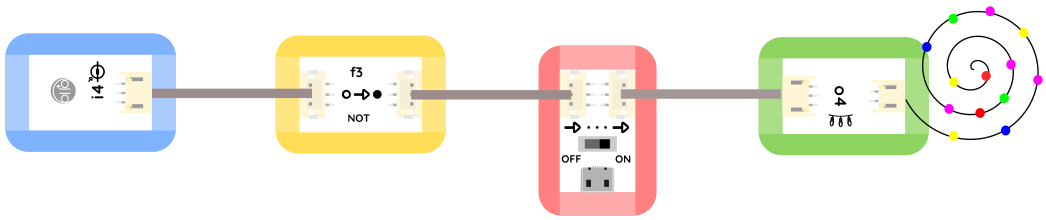

连线图：
(2) 制作皇冠（编程）
**样例说明：**将彩色灯带缠绕在制作好的皇冠上，当倾斜开关检测到人的脑袋晃动时点亮彩色灯带。
**元件清单：**倾斜传感器；彩色灯带（固定颜色）；Micro:bit；Micro:bit BOSON扩展板。
**连线图：**将倾斜开关连接至Micro:bit扩展板引脚P0，彩色灯带连接至Micro:bit扩展板引脚P8。
①如果引脚P0输出高电平（“1”），彩色灯带亮起。
②如果引脚P0输出低电平（“0”），彩色灯带熄灭。
Mind+示例程序：
（3）小夜灯（非编程）
**样例说明：**小夜灯可以检测周围环境光。当环境光强时，LED灯带模块灭；当环境光弱时，LED灯带模块亮。
知识点：了解彩色灯带的基本原理。
(4) 小夜灯
**样例说明：**Micro:bit自带环境光传感器，可以用来检测周围的环境光。小夜灯主要实现如下功能：环境光越强，彩色灯带越亮；环境光越弱，彩色灯带越暗。
**元件清单：**彩色灯带（固定颜色）；Micro:bit；Micro:bit BOSON扩展板。
**连线图：**将彩色灯带连接至Micro:bit扩展板引脚P8。
执行流程：
①利用Micro:bit自带的环境光传感器检测环境光强度。
②将光强模拟值赋给引脚P8，实现彩色灯带的亮度随光强的变化而变化。
Mind+示例程序：
