**中文名称 声音传感器 序号 i9 英文名称 Boson:Sound Sensor **
声音广泛的存在于生活中，我们可以利用声音做出很多交互控制，例如楼道的声控灯。 通过声音传感器，你可以在黑色检测头（Mic）前拍掌或大声说话，就可以通过声音来控制了灯了。 声音传感器相当于一个话筒，它能感受到声音，并将感受到的声音大小转换成相应的模拟信号输出，被广泛应用于手机、录音机、声控照明灯、医疗器械、深海测量、交通干道噪声监测、工业企业噪声检测等场景中。
- 工作电压：3V-5V
- 工作电流：TBD
- 接口方式：PH2.0-3P
- 模块尺寸：26mm*22mm
|

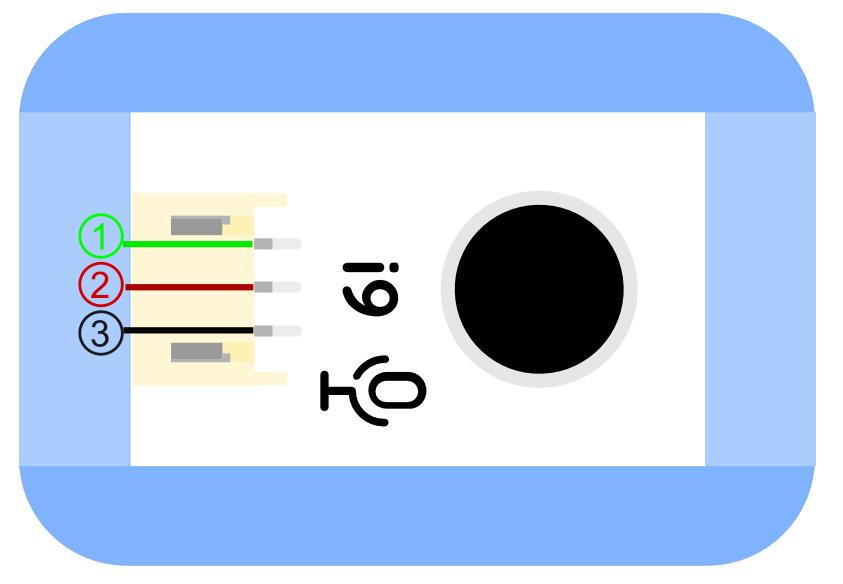

:[[File:声音传感器引脚说明.jpg|声音传感器引脚说明 ]] |
| 标号 | 名称 | 功能描述 |
| 1 | A | 信号线(模拟) |
| 2 | VCC | 电源正极 |
| 3 | GND | 电源负极 |
引脚说明
| ''' 标号 ''' | ''' 名称 ''' | ''' 功能描述 ''' |
| 1 | 信号 | 开关信号输出 |
| 2 | VCC | 电源正极 |
| 3 | GND | 电源负极 |
声音传感器上有一个黑色拾音头，当你在黑色拾音头前拍掌或大声说话时，声音传感器能感受声音的震动。
声音越大，输出信号越强；声音越小，输出信号越弱。
在黑色咪头（MIC）处拍掌或者大声说话，产生电信号，就能实现控制了。
传感器将声音在咪头的震动，转换为电信号输出。 声音传感器内置一个对声音敏感的电容式驻极体话筒。声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压。这一电压随后被转化成0-5V的电压，经过A/D转换被数据采集器接受。
(1) 声光互动蛋糕（非编程）
**样例说明：**制作一个蛋糕，当播放生日歌时，声音传感器检测到声音，蛋糕上的彩色灯带亮起。
**元件清单：**声音传感器；电源主板-单路；彩色灯带。
连线图：
(2) 智能路灯（非编程） **样例说明：**夜晚，当有人经过时，声音传感器检测到声音，LED灯亮起一段时间，直到人走过后熄灭。 **元件清单：**声音传感器；运动传感器；逻辑“非”模块；逻辑“与”模块；电源主板-单路；持续模块（0~6秒）；LED模块。 连线图：
(3) 声控风扇（编程） **样例说明：**制作1个声控风扇，当声音传感器的输出模拟值>50时打开风扇并持续三秒，否则关闭风扇。 **元件清单：**声音传感器；LED模块；Micro:bit；Micro:bit BOSON扩展板。 连线图：
**设计意图：**由于声音传感器的输出信号是模拟值，这里设定一个模拟值50（该模拟值可根据实际情况灵活调整），当声音传感器输出模拟值大于50时开启风扇，否则关闭风扇。 执行流程：
① 检测到声音：若声音传感器输出模拟值大于50，打开风扇三秒钟；
② 未检测到声音：声音传感器输出模拟值小于50，关闭风扇。
Mind+示例程序：
