  • 分支模块

**中文名称 分支模块 序号 f4 英文名称 Splitter Module **

简单描述:

分支模块是把一路输入信号扩展为两路输出信号的模块。 分支模块能够将一路输入信号扩展为两路相同的输出信号,其输入输出机制如下:

当输入信号为“关”或“0”时,模块两端输出都为“关”或“0”;  当输入信号为“开”或“1”时,模块两端输出都为“开”或“1”。

常用应用场景:当要用一个输入信号去控制两个设备,接口不够用的情况下使用,将一路输入信号变成两个相同的输出信号去控制设备。

产品参数

  • 供电电压:3.0-5.5V
  • 接口类型:PH2.0接口×3
  • 尺寸: 26×22 mm

引脚说明

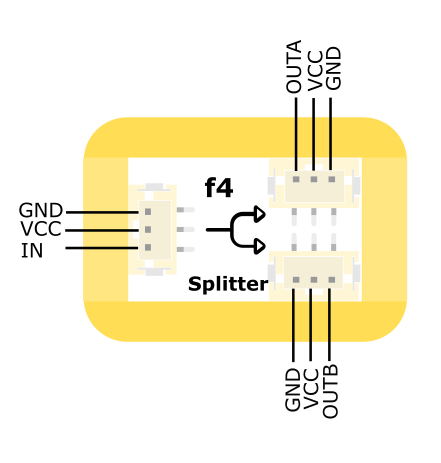

Fig1:分支模块引脚图

分支模块引脚示意表
VCC 电源输入
GND 电源地
IN 数字输入
OUTA 数字输出
OUTB 数字输出

使用说明:

分支模块不能直接作为输入或输出模块使用,需要将输入模块连接在分支模块输入口,输出模块连接在分支模块的输出口。 通过改变输入口的信号来控制两组输出口。 分支模块使用说明

分支模块真值表
输入 输出A 输出B

原理:

分支模块是把一路输入信号扩展为两路完全相同的输出信号

应用样例:

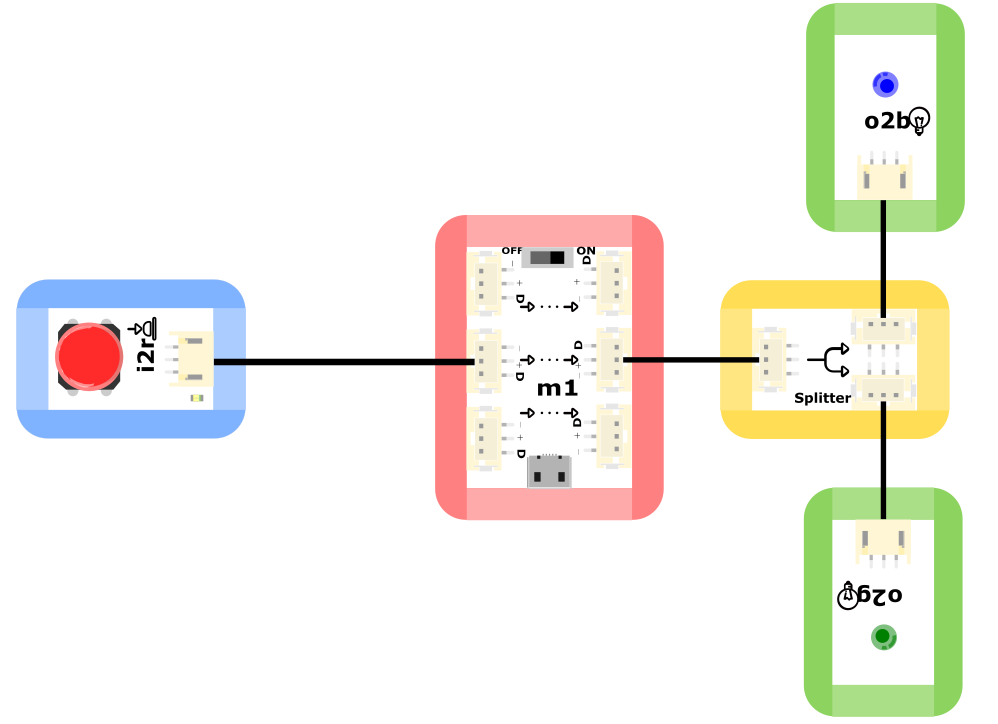

1. 按键控制LED: 样例说明: 通过分支模块让一个按键能同时控制两个LED。 知识点:了解分支模块的基本原理。 按键控制LED
