**中文名称 光敏传感器模块 序号 i4 英文名称 Boson:Light Sensor **

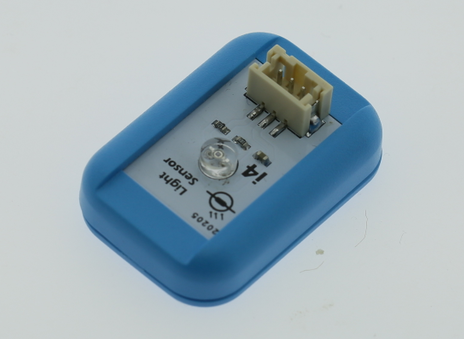

是一款基于PT550环保型光敏二极管的光线传感器，可以用来对环境光线的强度进行检测。输出量是模拟量，因此光照度和输出电压成正比。是一款比较容易使用的传感器。
- 工作电压：3V-5V
- 接口方式：PH2.0-3P
- 产品尺寸：22*26(mm)
|

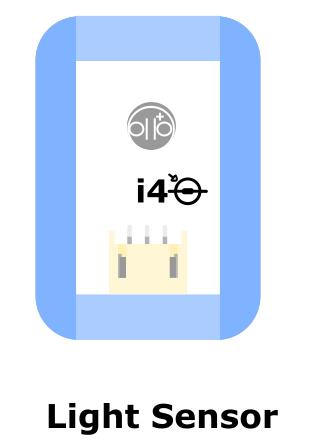

:[[File:光敏传感器线序.jpg|顶部示意图 ]] |
| 标号 | 名称 | 功能描述 |
| 1 | 信号 | 高低电平信号输出 |
| 2 | VCC | 电源正极 |
| 3 | A | 信号线(模拟) |
引脚说明
光敏传感器上面的感光元件，可以感知环境的光的强度，可以用来制作感光的互动装置。
环境光传感器主要由光敏元件组成，此处的环境光传感器是一款基于PT550环保型光敏二极管的光线传感器。它可以感知周围光线情况，并根据光线强弱输出相应电压，其中光照强度和输出电压成正比。
1.报晓公鸡（非编程） 样例说明： 将模块按下图连接后，当光敏传感器接收到光线信号后会通过信号脚提供模拟信号，且光线越强输出的电压越高，这样便可以控制蜂鸣器模块发出声音。
知识点：光敏传感器及蜂鸣器模块的使用
元件清单：环境光传感器；电源主板-三路；蜂鸣器模块。
连线图：
2.智能路灯（非编程）
样例说明：： 将模块按下图连接后可以实现如下功能：只有在晚上的时候，听到有人来了，路灯才会亮起。这一设计大大节约了电力资源。
**元件清单：**环境光传感器；声音传感器；逻辑“与”模块；逻辑“或”模块；电源主板-三路；LED模块。
连线图：
3.探究光照强度对植物生长的影响（非编程）
样例说明：：将两盆相同植物放在不同光照下，使用环境光传感器检测不同环境中的光照强度，并通过显示器模块读取光强数值（注意将显示器模块调到环境光传感器所对应的模块编号“i4”），从而探究不同光照强度下植物的生长状况，尝试找出最适宜某种植物生长的光照强度。
**元件清单：**环境光传感器；电源主板-三路；显示屏模块。
连线图：
4.复古烛台（非编程）
样例说明：：用光代替火，光敏传感器感受到光后使小灯泡点亮，小灯泡一旦被“点火”成功，就保持着不灭的状态。
**元件清单：**环境光传感器；逻辑“或”模块；电源主板-三路；分支模块；LED模块。
连线图：
5.光强检测仪（编程）
样例说明：：环境光传感器测量光强，Micro:bit读取测量值并将光的强度值显示在LED点阵上。
**元件清单：**环境光传感器；Micro:bit；Micro:bit BOSON扩展板。
连线图：
