**中文名称 倾斜传感器模块 序号 i5 英文名称 Boson:Tilt Switch **
基于钢球开关的数字模块，利用钢球的特性，通过重力作用使钢球向低处滚动，从而使开关闭合或断开，因此也可以作为简单的倾角传感器使用。钢球开关数字输入模块，与Arduino专用传感器扩展板结合使用，能够实现非常有趣的互动作品，比使用水银开关更加安全。
- 工作电压：3V-5V
- 接口方式：PH2.0-3P
- 产品尺寸：22*26(mm)
|

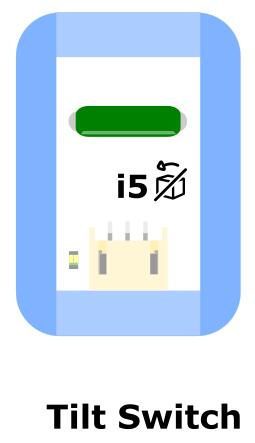

:[[File:line-i5.jpg|顶部示意图 ]] |
| 标号 | 名称 | 功能描述 |
| 1 | GND | 电源负极 |
| 2 | VCC | 电源正极 |
| 3 | A | 信号线(模拟) |
引脚说明
倾斜开关可以与Arduino专用传感器扩展板结合使用，实现非常有趣的互动作品，比使用水银开关更加安全。通过控制倾斜开关的倾斜度可以实现开关的闭合或断开。
当倾斜开关水平放置时，输出低电平；当倾斜开关发生倾斜时，输出高电平。
倾斜开关是基于钢球开关的数字模块，利用钢球的特性，当倾斜开关受到外力作用偏离水平位置时，内部钢球受到重力作用向低处滚落，从而使开关闭合或断开，因此也可以作为简单的倾角传感器使用。

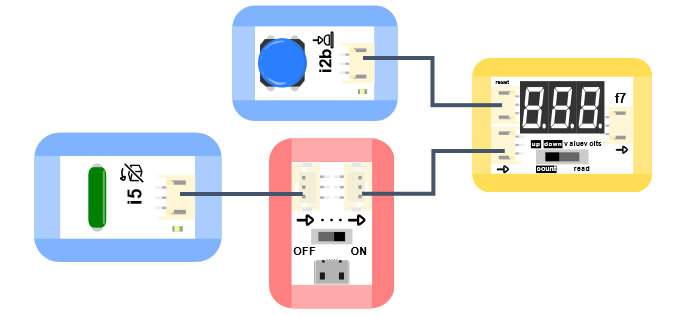

1.制作存钱罐（非编程）
样例说明： 每次投币时，硬币会使得倾斜开关倾斜，倾斜开关每倾斜一次，计数模块计数加1。
**元件清单：**倾斜开关；按钮模块；电源主板-单路；计数模块。
连线图：
2.画廊展示品防盗报警器（非编程）
样例说明： 当有人触摸展品或者展品发生倾斜时，自动报警。
**元件清单：**倾斜开关；按钮模块；触摸触感器；电源主板-单路；蜂鸣器。
连线图：
3.倾斜报警器（编程）
样例说明： 若倾斜开关检测到发生倾斜，蜂鸣器模块开始鸣叫并持续3秒钟。
**元件清单：**倾斜开关；蜂鸣器模块；Micro:bit；Micro:bit BOSON扩展板。
连线图：
