  • 七彩灯带

**中文名称 七彩灯带 序号 ** 英文名称 RGB LED strip **

SKU 号:019.00268

简单描述:

七彩灯带属于简单的发光模块,可以通过调节色彩调出不同颜色的灯效,可广泛应用于建筑物、桥梁、道路、花园、庭院、地板等领域的装饰照明与会场布置、圣诞节、万圣节、情人节、复活节、国庆节等节日期间烘托气氛等场景。

产品参数

  • 供电电压:3.0-5.5V
  • 接口类型:PH2.0-2P接口×1,PH2.0-3P接口×1
  • 彩色LED灯带 ×1
  • 尺寸: 26×22 mm

引脚说明

Fig1:彩色灯带模块引脚图

彩色灯带模块引脚示意表
VCC 电源输入
GND 电源地
SIGNAL 数字信号输入口

:[[File:RGB引脚说明.png|彩色灯带模块引脚图

]]

标号 名称 功能描述
1 D 数字信号口
2 VCC 电源输入
3 GND 电源地

彩色灯带模块引脚示意表

使用说明:

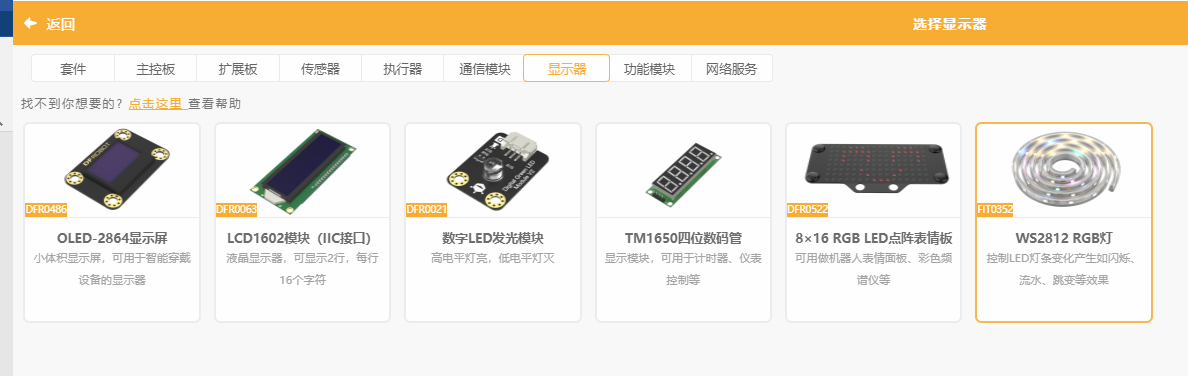

在使用七彩灯带之前,需要扩展灯带的指令库。打开Mind+编程平台,找到左下角的“扩展”并单击,依次点击显示器----WS2812 RGB灯,完成七彩灯带的调用,此时指令区会出现显示器模块模块。完成以上步骤以后,将灯带连接至Micro:bit板,即可通过编程控制灯带效果。 Mind+添加WS2812

原理介绍:

七彩灯带由7颗彩色LED灯组成,使用WS2812 RGB LED元件,采用柔性线路板即FPC来做载体,灯泡与电路被完全包覆在柔性塑料中,绝缘、防水性能好,使用安全,支持5V供电。

应用样例:

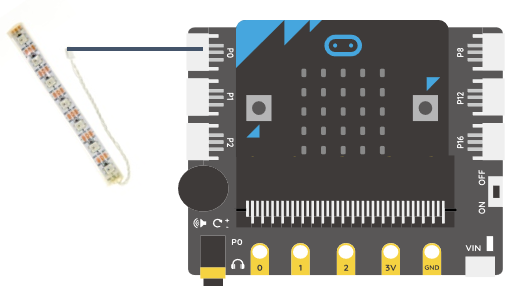

(1) 点亮七彩灯带(编程) 样例说明: 通过编写程序,将程序烧录至板子后,可以控制七彩灯带点亮并呈现七彩的效果。 元件清单: 七彩灯带;micro:bit;micro:bit BOSON扩展板。 连线图: 将七彩灯带连接至micro:bit扩展板引脚P0。 microbit点亮七彩灯带连线图 设计意图: 控制七彩灯带点亮并呈现七彩的效果。

① 选定七彩灯带连接micro:bit的引脚、灯带LED灯的数目及亮度,指令语句如下图。此处七彩灯带至micro:bit扩展板引脚P0,灯带LED灯数目为7盏,亮度为255。(范围为0-255)

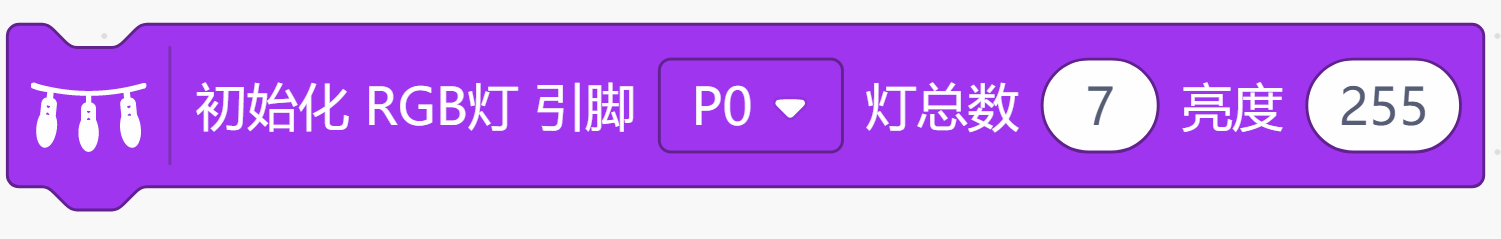

七彩灯带初始化设置Mind+

② 确定七彩灯带中LED灯使用的范围,需要调用的指令如下图。此处七彩灯带中LED灯使用范围为0-6。并确定七彩灯带色调范围,需要调用的指令如下图。此处色调范围为1-360(红色-绿色-蓝色)。

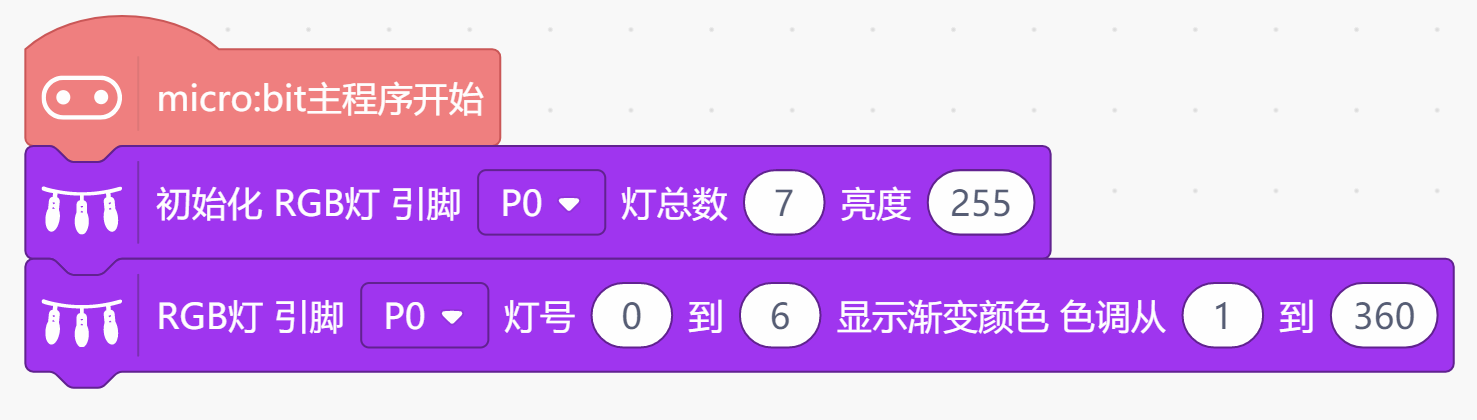

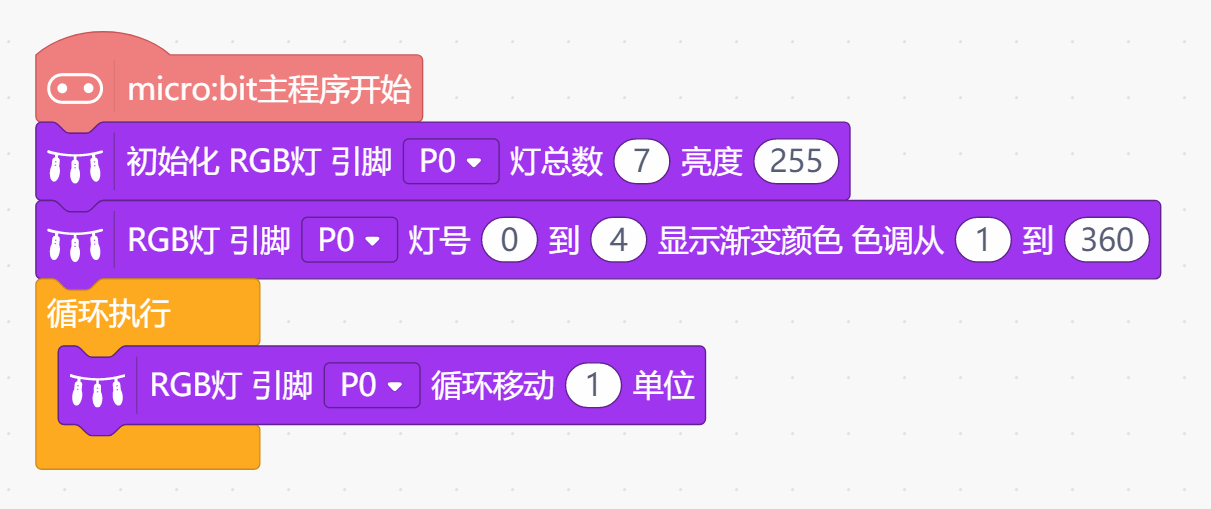

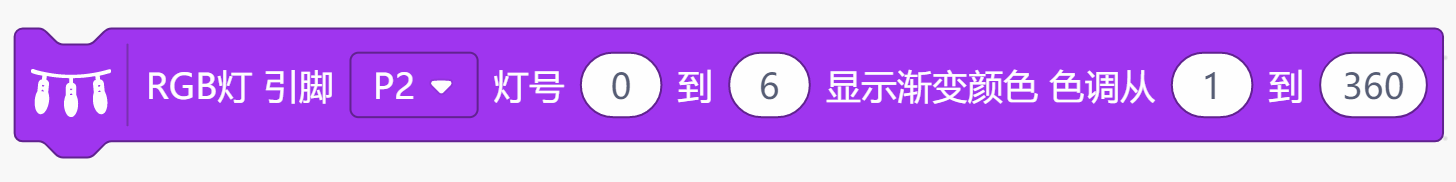

灯号选择渐变色显示 最终程序如下。 Mind+示例程序: 点亮七彩灯带完整程序Mind+ 炫彩效果:主循环中添加循环移动的功能模块,七彩灯带点亮并呈现循环渐变的效果,如果做成灯环的效果更漂亮。 Mind+示例程序: 循环移动七彩灯带完整程序Mind+

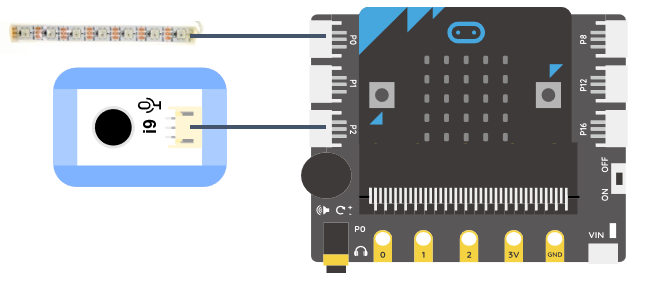

(2) 声控灯带(编程) 样例说明: 通过声音控制七彩灯带中LED灯的点亮数目。 元件清单: 七彩灯带;声音传感器;micro:bit;micro:bit BOSON扩展板。 连线图: 将七彩灯带连接至micro:bit扩展板引脚P0,声音传感器连接至micro:bit扩展板引脚P2。 七彩灯带 声控灯带连线图 执行流程:

① 设置七彩灯带最初为熄灭状态。 ② 判断点亮LED灯的数目是否小于等于7盏,满足条件则继续判断声音传感器检测到的声音强度是否大于等于40。 ③ 如果以上条件均满足,则点亮一盏LED灯,暂停1秒。否则,灯带保持点亮部分小灯状态不变。 ④ 重复第②步,继续判断②中的条件是否满足。

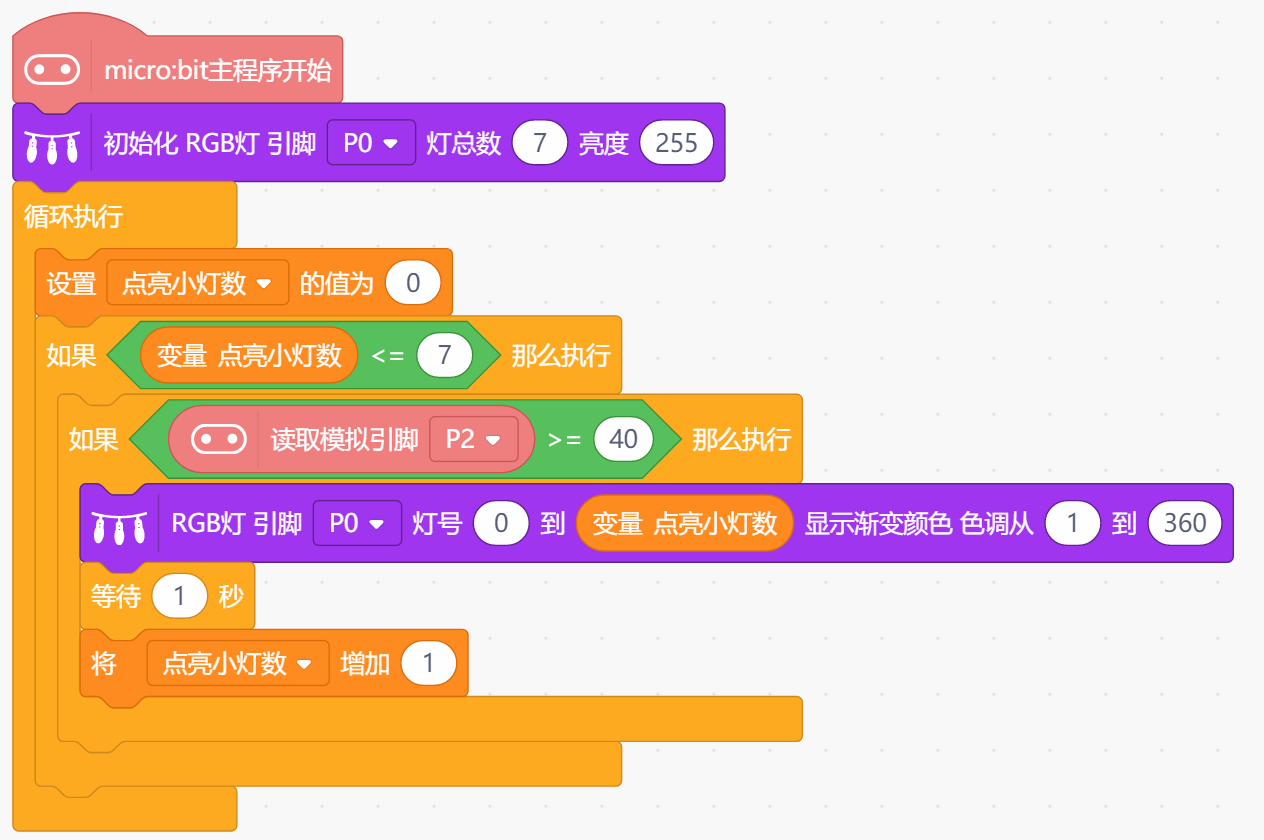

Mind+示例程序: 声控彩灯Mind+
