0750

0751 /* ------------------------- */

• 初始时候的堆栈状态

0752 .globl trap, call

0753 /* ------------------------- */

0754 .globl _trap

0755 trap:

0756     mov PS,-4(sp)

• 将新PS字入栈
  • 注:入栈位置比较诡异,不是直接放在栈顶,而是空开了一个位置,这个位置是留给R0的,后面可以看到

0757     tst nofault

0758     bne 1f

• 此处检测是否有错误
  • 若出错,跳转至0764行,进行出错处理

0759     mov SSR0,ssr

0760     mov SSR2,ssr+4

0761     mov $1,SSR0

0762     jsr r0,call1; _trap

• 若没有出错
  • 将SSR0与SSR2寄存器当前的值保护进系统的bss区
  • 重新初始化SSR0,开启地址保护
  • R0入栈(与756行的注释对应)
  • 进入call1进行进一步处理(0771)
  • trap 函数入口 在 0785 被使用

0763     / no return

• 以下为出错处理:
  • 重新初始化SSR0,开启地址保护
  • 将nofault替换原pc的值
  • 返回到错误处理函数

0764 1:

0765     mov $1,SSR0

0766     mov nofault,(sp)

0767     rtt

0768

0769 /* -------------------------*/

0770 .globl _runrun, _swtch

0771 call1:

0772     tst -(sp)

0773     bic $340,PS

0774     br 1f

• 栈顶指向PS
• 开中断
• 跳转至778行
• 陷入不执行777行的原因:
  • PS已经在上面入过栈了,无需重复入栈

0775

0776 call:

0777     mov PS,-(sp)

• 对于硬中断,由于没有像陷入那样经过756行的处理,所以需要在此处将新PS入栈

• 778 - 805:
• 以下为所有中断(包括硬中断和陷入)的公共处理部分

0778 1:

0779     mov r1,-(sp)

0780     mfpi sp

0781     mov 4(sp),-(sp)

0782     bic $!37,(sp)

0783     bit $30000,PS

0784     beq 1f

• R1,(先前态地址空间的)SP,当前PS字的低五位(俗称dev,在中断处理中用以表明中断类型)入核心栈
• 判断先前态为用户态,若为用户态,跳转至797行
• 当前堆栈状态

• 785 - 796 :对于先前态为用户态的处理

0785     jsr pc,*(r0)+

• 执行中断处理子程序,程序入口地址存放于R0寄存器中

0786 2:

0787     bis $340,PS

0788     tstb _runrun

0789     beq 2f

• 关中断
• 看runrun是否被置
  • 若没有被置,跳转至793行

0790     bic $340,PS

0791     jsr ps,_swtch

0792     br 2b

• 若runrun被置
  • 开中断
  • 进行进程调度
  • 回到786行,再次检测runrun标识,构成循环

0793 2:

0794     tst (sp)+

0795     mtpi sp

0796     br 2f

• dev退栈(被扔了)
• 恢复用户态的sp指针
• 跳转至801行

• 797 - 800:对于先前态为核心态的处理

0797 1:

0798     bis $30000,PS

0799     jsr pc,*(r0)+

0800     cmp (sp)+,(sp)+

• 将先前态 强制 设置为用户态(中断处理程序 需要 访问用户态数据，将先前态强制置为用户态...)
• 执行中断处理子程序,程序入口地址存放于R0寄存器中
• 中断处理完成后,将当前栈顶的两个元素dev和sp相继弹出(他们被扔了)

0801 2:

0802     mov (sp)+,r1

0803     tst (sp)+

0804     mov (sp)+,r0

0805     rtt

• 恢复R1
• 抛弃nps
• 恢复R0
• 中断返回

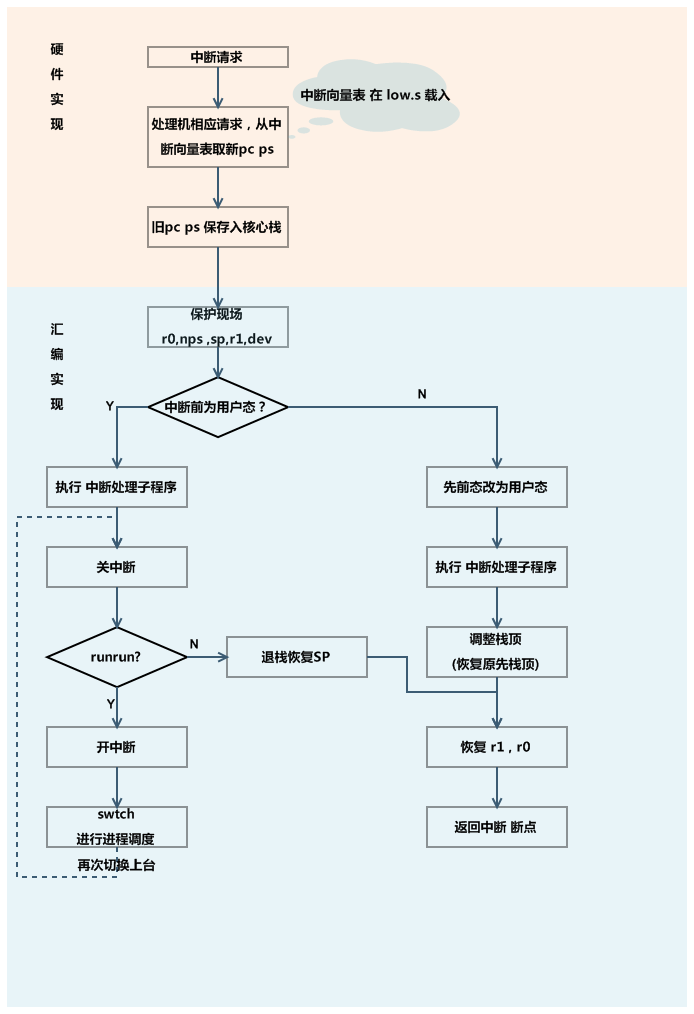

• 关于汇编函数的说明
• 中断
