PDP-11 虚地址字长为16位，而总线和CPU地址字长为18位，需要内存管理机制将虚内存地址转化为物理内存地址

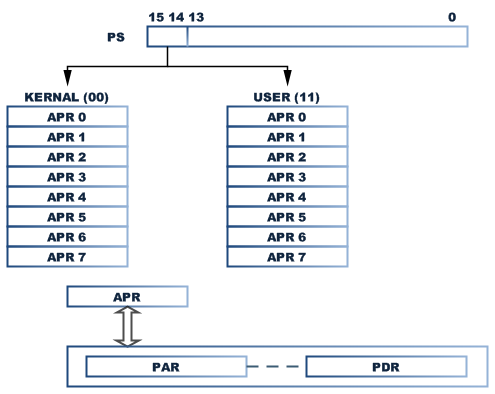

• PDP-11提供两组页寄存器，分别对应核心态和用户态(由PS状态字选择)
• 核心态页寄存器组 称为 KISA
• 用户态页寄存器组 称为 UISA
• 每组页寄存器由8个页寄存器组成
• 每个页寄存器由页地址寄存器和页说明寄存器组成

• 长度为16位
• APF = Active Page Field
  对应页寄存器的编号
• BN = Block Number
  块号
• BID = Displacement In Block
  块内偏移

• 长度为18位
• PHYSICAL BLOCK NO
  物理块号
• DIB = Displacement In Block
  块内偏移

名称	英文	英文缩写
页寄存器	Active Page Register	APR
页地址寄存器	Page Address Register	PAR
页说明寄存器	Page Descriptor Register	PDR
虚地址	Visual Address	VA
物理地址	Physical Address	PA

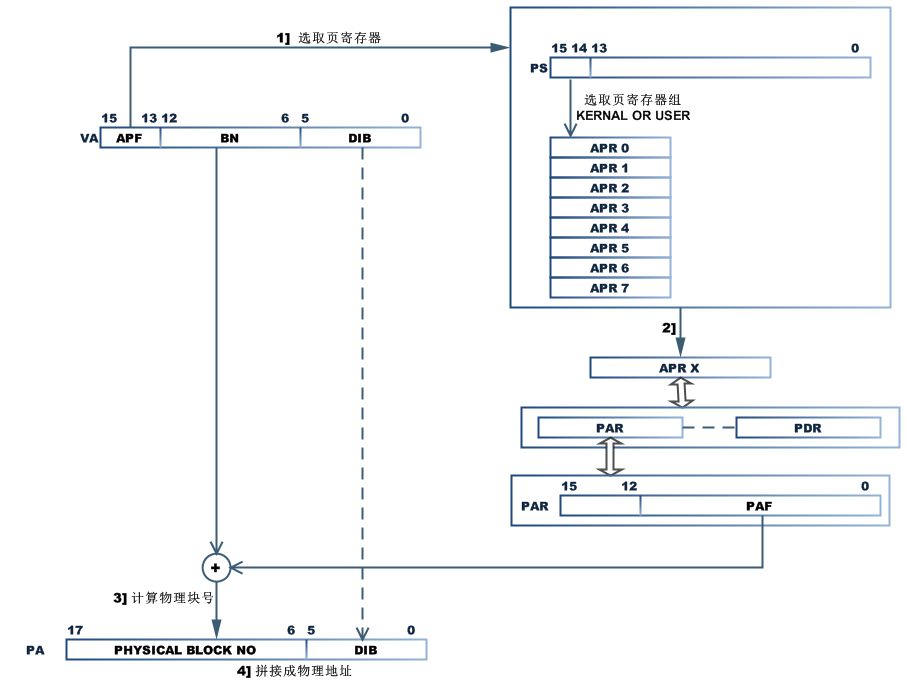

0] 根据PS中14-15位选取页寄存器组(核心态 或 用户态)
1]2] 根据虚地址VA中APF段从页寄存器组中选取某一页寄存器[APR]
3] 选取的页寄存器[APR]中的页地址寄存器[PAR]的0-11位，加上虚地址中块号[BN]段，形成物理块号[PBN]
4] 将得到的物理块号[PBN]，与虚地址VA中的块内偏移[DIB]段，拼接成物理地址[PA]
