PE (Portable Executable) 是一種用於可執行文件、目標文件和動態連結庫的文件格式，主要使用在 32 位和 64 位的 Windows 作業系統上。

有點像是 Linux 作業系統中的 elf 檔。

DOS Header

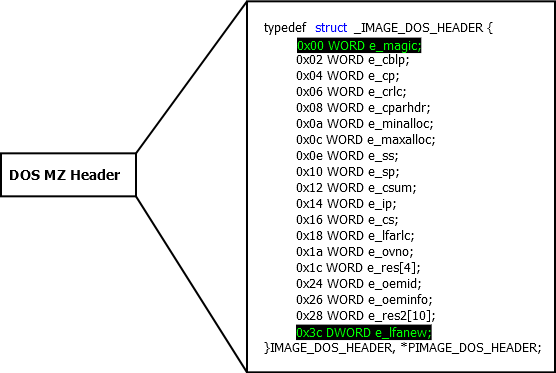

在一串連續的記憶體中， DOS Header 一定會是記憶體中的首段內容， DOS Header 中的幾項資訊會是比較重要的:

  • e_magic

    e_magic 幫助我們辨認該 PE 檔案是否合法，一般來說，它應該永遠等於 MZ 字串。 如果以 C/C++ 檢查 PE File ，可以這樣做:

    #include <windows.h>

// ...
void parser(char* filePtr){
    IMAGE_DOS_HEADER* dosHdr = (IMAGE_DOS_HEADER *)filePtr;
    if(dosHdr->e_magic != IMAGE_DOS_SIGNATURE){
        return;
    }
    // ...
}
// ...

  • e_lfanew

    觀察 e_lfanew 之前，必須先了解什麼是 RVA (Relative Virtual Address)， RVA 是程式入口點的參考位址，舉例來說: 如果程式被放入虛擬地址（Virtual address, VA）的 0x01000000 處，且 RVA 位於 0x102D6C 處，那麼程式在記憶體中的實際入口就會是 VA + RVA:

      0x01000000
+ 0x00102D6C
= 0x01102D6C

    e_lfanew 其實就是指向了 NT Headers 的 RVA ，換個角度思考，我們將前面的 dosHdr 加上偏移量 (在這邊指 RVA)，就可以獲得 NT Headers 的起始位址:

    IMAGE_NT_HEADERS* ntHdrs = (IMAGE_NT_HEADERS *)((size_t)dosHdr + dosHdr->e_lfanew);

NT Headers

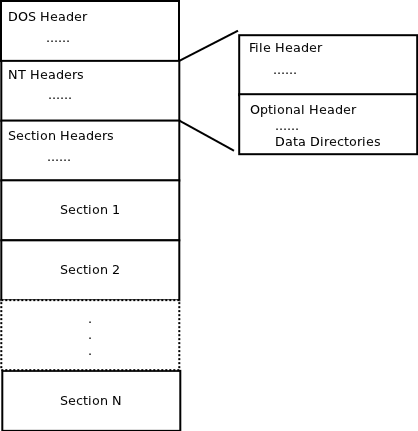

透過讀取 DOS Header 獲得 NT Headers 的起始位址以後，我們就可以對 PE 檔案做更進一步的檢驗。 NT Headers 共包含了兩大結構，分別是 File Header 以及 Optional Header 。

File Header

參考上圖，在 File Header 結構中有多個屬性，每個屬性代表的資訊如下:

  • Machine 紀錄 PE 檔案所存放的機械碼屬於哪一種指令集架構:

    • x86
    • ARM
    • x64

  • NumberOfSections 一個 PE File 通常會有好幾段塊狀區域， NumberofSections 紀錄了 PE 檔案的區段數量。

    這個參數對我們撰寫程式解析 PE File 非常有幫助，至於那些塊狀區段存了什麼，晚點會提到。

  • TimeDateStamp 紀錄程式編譯時間的時間戳。

  • PointerToSymbolTable 符號表地址，用於除錯，一般為 0 。

  • NumberOfSymbols 如果符號表存在，這邊會記錄符號數量。

  • Characteristics 紀錄了整個 PE 的屬性，包含:

    • Executable
    • Info of redirection
    • 32-bit or not
    • DLL modules

Optional Header

Source

Optional Header 的中文稱可選段，實際上，如果要讓 PE 能夠順利地被執行程式裝載器使用， Optional Header 為必備的。

補充: Optional Header 不存在於 Object File (COFF)，而是在編譯的連結階段才會由連結器補上。

參考上圖， Optional Header 包含了很多參數，下面針對重要的參數作介紹:

  • Address of entry point

    程式碼編譯後，程式的入口點，也就代表當 Program 被作業系統載入時， Process 會從這邊開始執行。

    一般來說，入口點會指向 .text section 的函式開頭。

  • ImageBase

    記錄了 PE 檔案 mapping 到記憶體上的預設位址，通常為 0x400000 或是 0x800000 。

  • SizeOfImage

    記錄了當程式處於動態執行階段需要多少空間才能存放整個 Image 。

  • Section alignment

    動態的區域對齊， 32-bit 的環境下預設大小為 0x1000 bytes 。

  • File alignment

    靜態的區域對齊， 32-bit 的環境下預設大小為 0x200 bytes 。

    假設有不足 0x200 bytes 的資料要放進塊狀區段，塊狀區段的大小為 0x200 bytes ，如果資料多於預設大小，塊狀區段的大小則為 0x400 bytes 。

  • Size of headers

    DOS Header + NT Headers + Section Headers 的大小。

  • Data directory

    • Export table
    • Import table
    • Ressource table
    • Exception table
    • Import Address table

Section Headers

Section Headers 的位址緊隨在 NT Headers 的後方，使用 C/C++ 可以輕鬆的獲得其位址:

IMAGE_SECTION_HEADER* sectHdr = (IMAGE_SECTION_HEADER *)((size_t)ntHdrs + sizeof(*ntHdrs));

至於 Section Headers 的本體到底是什麼呢?它其實就是一個存放塊狀區段資訊的陣列:

for (size_t i = 0; i < ntHdrs->FileHeader.NumberOfSections; i++){
		printf("\t#%.2x - %8s - %.8x - %.8x \n", i, sectHdr[i].Name, sectHdr[i].PointerToRawData, sectHdr[i].SizeOfRawData);
        }

每一塊存放塊狀區段資訊的空間都會有以下屬性:

  • PointerToRawData

    該區段處存在靜態檔案的偏移量。

  • SizeofRawData

    該區段的實際大小。

  • VirtualAddress

    相較於映像基址的相對偏移量。

  • VirtualSize

    顯示該區段需要被分配多少動態空間。

  • Characteristics

    紀錄該區段是否可讀、可寫、可執行。

常見區段

  • .text

    用於存放程式碼。

  • .data

    用來宣告已初始化的資料與常數。

  • .bss

    存放已宣告但尚未初始化的變數。

  • .rdata

    存放唯讀資料。

  • .idata

    存放引入的函式與資料，這些資料會在 Process 建立時，由執行程式裝載器負責填充。

  • .edata

    存放用來導出給其他程式使用的函式與資料。

  • .rsrc

    用於記錄程式使用了哪些資源。

  • reloc

    重定位，當 PE 程式載入失敗，會以此段作為參考進行調整。

總結

了解 PE File 的基本結構後，我們就可以將惡意 shellcode 添加至目標檔案再將 Entry point 指向惡意程式區段的 Virtual Address 做些壞壞的事(?)

本文章介紹的內容大概只有 Windows APT Warfare：惡意程式前線戰術指南整本書的皮毛，如果想學更多就去下單買一本 Windows APT Warfare：惡意程式前線戰術指南吧!
