DMA2D는 AHB matrix의 master이다. CPU를 디스플레이 관련 작업에서 쉬게 하려면 DMA2D를 사용하는 것이 효과적이다.

DMA2D는 다음 4가지 기본적인 작업을 한다.

• 사각영역에 색상을 채움
• 메모리에서 다른 메모리또는 peripheral로 frame이나 frame내의 사각영역을 복사
• 어떤 메모리에서 다른 메모리로 프레임을 전송할 때 프레임의 픽셀 포맷이나 프레임의 사각영역을 변환(무엇으로 변환한다는 거지?)
• 픽셀 포맷이나 크기가 서로 다른 두 개의 이미지를 혼합하고 결과물을 메모리에 저장

LTDC와 DMA2D/CPU synchronization 오직 하나의 frame buffer만 사용할 경우 frame 연산 시간이 화면 표시에 반영될 수 있는 위험이 있다. 그래서 보통 double buffer를 사용하여 frame 연산 시간이 화면에 반영되는 것을 피한다.

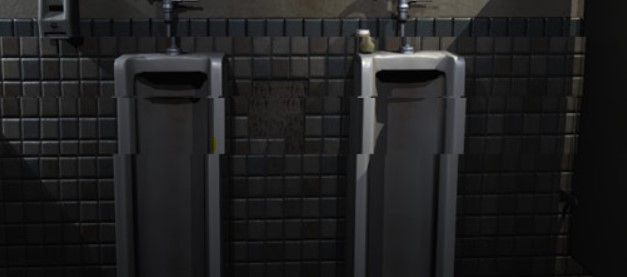

double buffer를 사용하더라도 tearing effect가 표시될 수 있다. LTDC와 frame buffer update (CPU 또는 DMA2D에 의해 업데이트)간 동기가 틀어졌기 때문이다. 이럴 때는 vsync 신호를 사용하여 LTDC와 CPU 또는 LTDC와 DMA2D간에 동기를 맞춰야 한다.

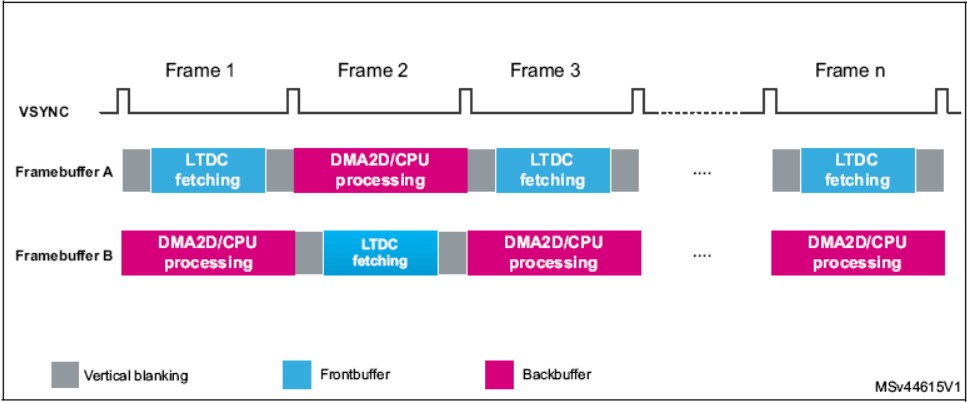

LTDC가 front buffer에서 그래픽 데이터를 추출하는 동안 DMA2D는 back buffer에 다음 frame을 준비한다. VSYNC 주기는 실제 표시되는 frame이 종료되는 것을 의미하고 두 buffer는 서로 교대로 화면에 표시되어야 한다.

LTDC는 동기화를 위해서 다음의 두 가지 옵션을 제공한다. `

• 마지막 screen line이 끝날때마다 인터럽트를 발생시키도록 설정하고 인터럽트 루틴에서는 표시할 frame buffer를 전환하고 다음 frame buffer 연산을 시작
• LTDC_SRCR (shadow reload register)를 설정해서 vertical blanking을 reload하여 LTDC frame buffer 주소를 변경한다. 또한 VSYNC 비트를 설정하여 DMA2D를 해제할 때까지 대기상태로 설정한다.
