The following are the technical results of testing an inexpensive Monoprice VHF Splitter and F-SMA adaptors.

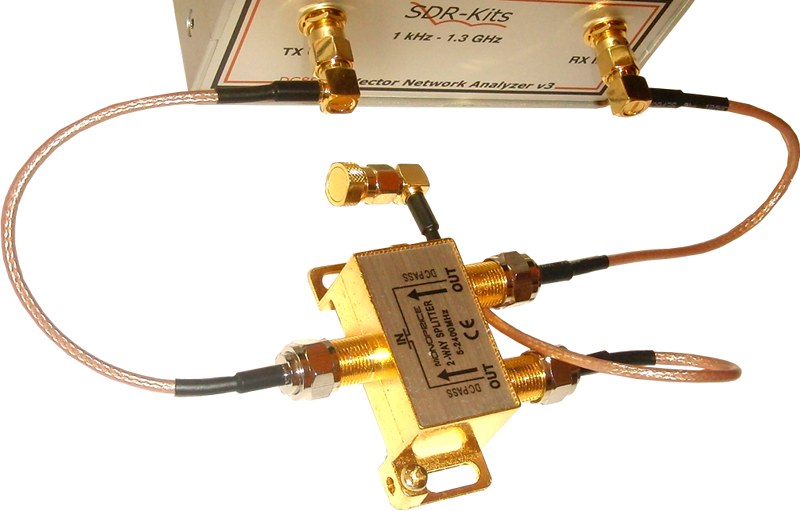

Input to output with second output connected to 50 ohm load.

https://raw.githubusercontent.com/ha7ilm/opendous/master/Current_Designs/Upconverter/Monoprice_5-2400MHz_2-Way_Splitter-VNWA_Testing-IN-OUT-2ndOUT-50ohmLoad.jpg

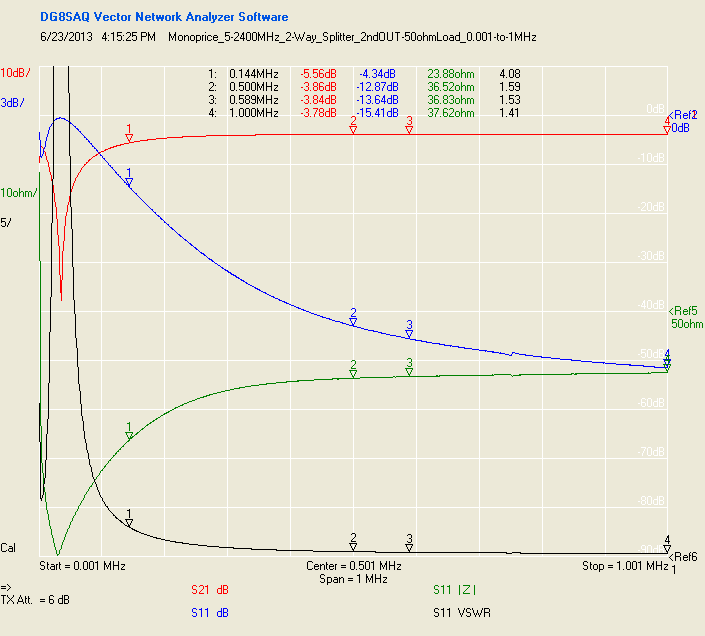

Low-frequency sweep for input to output with second output connected to 50 ohm load.

https://raw.githubusercontent.com/ha7ilm/opendous/master/Current_Designs/Upconverter/Monoprice_5-2400MHz_2-Way_Splitter_2ndOUT-50ohmLoad_0.001-to-1MHz.png

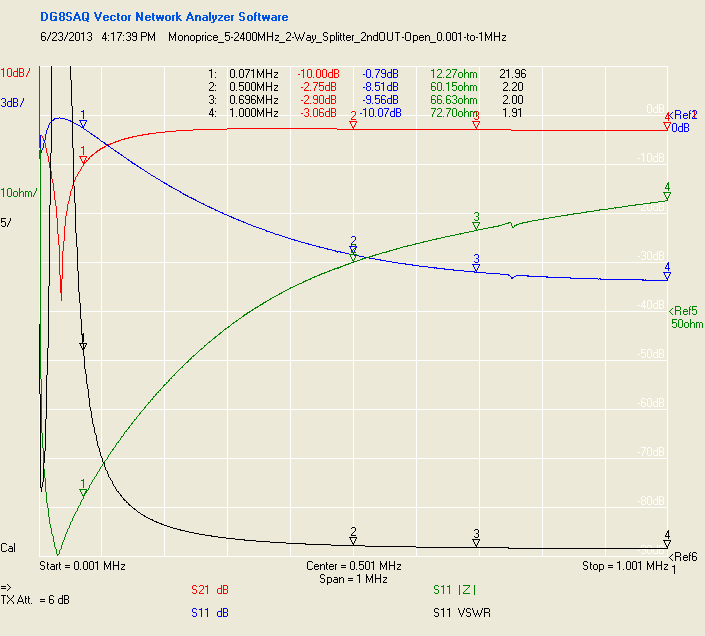

Low-frequency sweep for input to output with second output open.

https://raw.githubusercontent.com/ha7ilm/opendous/master/Current_Designs/Upconverter/Monoprice_5-2400MHz_2-Way_Splitter_2ndOUT-Open_0.001-to-1MHz.png

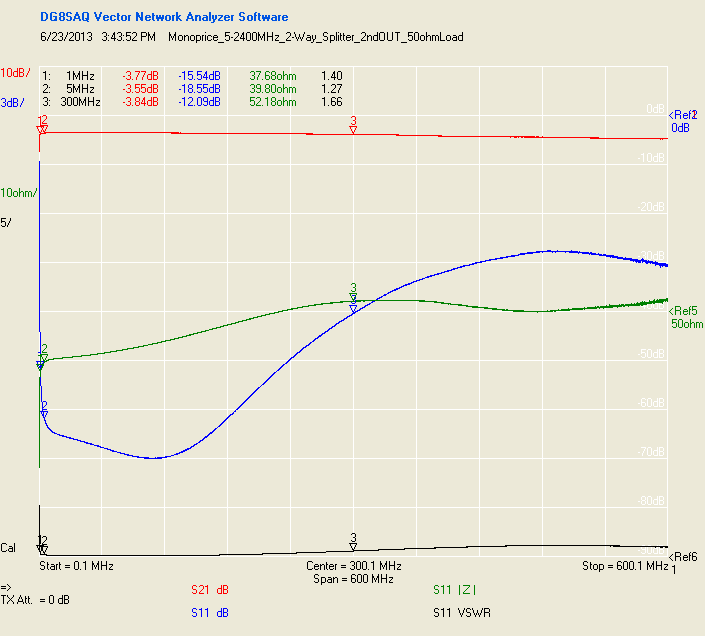

5-2400MHz sweep for input to output with second output connected to 50 ohm load.

https://raw.githubusercontent.com/ha7ilm/opendous/master/Current_Designs/Upconverter/Monoprice_5-2400MHz_2-Way_Splitter_2ndOUT_50ohmLoad.png

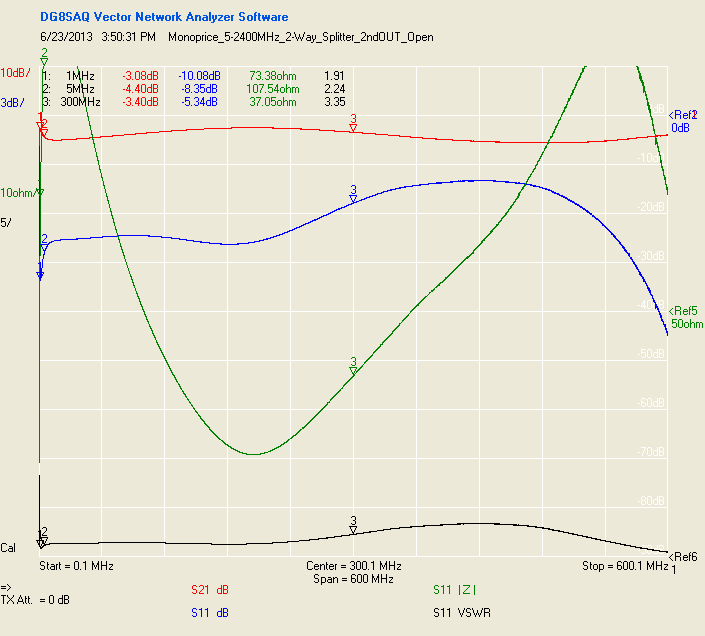

5-2400MHz sweep for input to output with second output open.

https://raw.githubusercontent.com/ha7ilm/opendous/master/Current_Designs/Upconverter/Monoprice_5-2400MHz_2-Way_Splitter_2ndOUT_Open.png
