虚拟DOM

真实DOM和其解析流程

浏览器渲染引擎工作流程都差不多，大致分为5步，创建DOM树——创建StyleRules——创建Render树——布局Layout——绘制Painting。

第一步，用HTML分析器，分析HTML元素，构建一颗DOM树(标记化和树构建)。

第二步，用CSS分析器，分析CSS文件和元素上的inline样式，生成页面的样式表。

第三步，将DOM树和样式表，关联起来，构建一颗Render树(这一过程又称为Attachment)。每个DOM节点都有attach方法，接受样式信息，返回一个render对象(又名renderer)。这些render对象最终会被构建成一颗Render树。

第四步，有了Render树，浏览器开始布局，为每个Render树上的节点确定一个在显示屏上出现的精确坐标。

第五步，Render树和节点显示坐标都有了，就调用每个节点paint方法，把它们绘制出来。

通过JS来操作DOM是非常消耗性能的，其中主要的会消耗性能的点有：

浏览器的 JavaScript 引擎与 DOM 引擎共享一个主线程。任何 DOM API 调用都要先将 JS 数据结构转为 DOM 数据结构，再挂起 JS 引擎并启动 DOM 引擎，执行过后再把可能的返回值反转数据结构，重启 JS 引擎继续执行。这种上下文切换很耗性能，类似的还有单机进程间调用、远程过程调用等。
页面的回流与重绘

用于描述真实DOM的普通JS对象。

虚拟DOM并不是完全为了优化DOM操作而诞生的，而是：

隔离底层的DOM操作，更加聚焦于业务逻辑的处理
使用内存开销更小的JS对象操作来代替DOM对象，优化复杂场景的DOM操作

尤大原话：在我看来 Virtual DOM 真正的价值从来都不是性能，而是它 1) 为函数式的 UI 编程方式打开了大门；2) 可以渲染到 DOM 以外的 backend，比如 ReactNative。

核心原理

虚拟DOM对象

虚拟DOM包含三个核心属性：tagName、attrs、children（属性名可能名称不同） tagName：表示DOM节点的标签类型 attrs：包含所有DOM节点的属性，包含class、style、value等 children：表示DOM节点的子节点

使用JS对象表示，他的数据模型为

class VElement {
  tagName
  attrs
  children
  key // DOM节点的主键，主要用于diff时的性能优化
  connt // 子节点数量
}

一个简单的真实DOM

<div id="app">
  <p class="text">hello world!!!</p>
</div>

抽象后的虚拟DOM对象

{
  tagName: 'div',
  attrs: {
    id: 'app'
  },
  chidren: [
    {
      tagName: 'p',
      attrs: {
        'class': 'text'
      },
      chidren: [
        'hello world!!!'
      ]
    }
  ]
}

渲染虚拟DOM

一下介绍虚拟DOM渲染到浏览器上的步骤

render () {
  const ele = window.document.createElement(this.tagName)
  for (const attrKey in this.attrs) {
    this.setAttr(ele, attrKey, this.attrs[attrKey]);
  }
  this.children.map(child => {
    if (child instanceof VElement) {
      ele.append(child.render());
    } else if (child instanceof Element || typeof child === 'string') {
      ele.append(child);
    }
  });
  return ele;
}

/**
 * 给element设置属性
 * @param { Element } node element节点
 * @param { String } key 属性key值
 * @param { String|Object } value 属性value值
 */
setAttr (node, key, value) {
  switch (key) {
    case 'value': // node是一个input或者textarea
      if(node.tagName.toUpperCase() === 'INPUT' || node.tagName.toUpperCase() === 'TEXTAREA') {
        node.value = value;
      } else { // 普通属性
        node.setAttribute(key, value);
      }
      break;
    case 'style':
      let cssStr = ''
      if (typeof value === 'object') {
        for (const key in value) {
          cssStr += `${key}:${value[key]};`;
        }
      } else if (typeof value === 'string') {
        cssStr = value;
      }
      node.style.cssText = cssStr;
      break;
    default:
      node.setAttribute(key, value);
      break;
  }
}

生成的原生DOM对象插入相应的根节点上即可。

diff算法

上述通过对虚拟DOM对象的渲染，页面能准确的呈现出js表达的虚拟DOM，当发生业务变化，js不直接操作DOM对象，而是修改虚拟DOM对象，并通过变化后的虚拟DOM对象与原先的DOM对象进行比对，获取变化的最小范围，最终通过调用原生的DOM操作方法将业务变化同步到页面中，再次保持虚拟DOM与原生DOM的一致。

当前newNode与oldNode之间的比对算法主要有：virtual-dom、sanbbdom、cito

virtual-dom

他是最早出现的虚拟DOM的dif算法，采用深度优先遍历、同级比较的方式。由于采用同级比较的方式，同级比较的节点，他们的差异类型主要有：

节点替换：节点的tagName发生变化，如原先的div节点变更为span节点
节点删除：原节点在新节点中不存在
子节点变更：子节点的顺序变更以及增加
属性变更：节点属性变更，如class样式变更
文本修改：节点文本内容变更

DOM树的遍历

以深度优先的方式，遍历所有的树节点，比对所有树节点发生的变化，将所有的变化记录在patches中，一个节点允许有多个patch。 enter image description here 定义全局index记录节点发生的位置

let patch = patches[index]

场景1：同层老节点不存在

{ type: PATCH.INSERT, vNode: newNode }

场景2：同层新节点不存在

{ type: PATCH.REMOVE, vNode: null }

场景3：新老节点tag不一致

{ type: PATCH.REPLACE, vNode: newNode }

场景4：新老节点属性不一致

{ type: PATCH.PROPS, patches: propsPatch }

场景5：新老节点文本内容不一致

{ type: PATCH.VTEXT, vNode: newNode }

场景6：新老节点子节点顺序变化

{ type: PATCH.ORDER, moves: sortedSet.moves }

进行子节点的比对时，如果直接进行比对，在如下的场景中，会重复创建原先存在但是位置发生变化的节点。为了优化性能，对新老子节点列表进行重新排序，即有了场景6中的ORDER类型的patch enter image description here

更新DOM

根据前面diff算法获取到变更的信息后，将patches更新到真实DOM浏览器视图上。遍历真实DOM树，重组成数组对象形式

function domIndex(rootNode) {
  const nodes = [rootNode]
  const children = rootNode.childNodes
  if (children.length) {
    for (let child of children) {
      if (child.nodeType === 1 || child.nodeType === 3) {
        if (child.nodeType === 1) {
          nodes.push(...domIndex(child))
        } else if (child.nodeType === 3) {
          nodes.push(child)
        }
      }
    }
  }
  return nodes
}

根据patch的index获取到原DOM，进行实际DOM操作

patches.forEach((patch, index) => {
  patch && applyPatch(nodes[index], patch)
})

function patchOp(node, patch) {
  const { type, vNode } = patch
  const parentNode = node.parentNode
  let newNode = null
  switch (type) {
    case PATCH.INSERT:
      // 插入新节点
      break
    case PATCH.REMOVE:
      // 删除旧新节点
      break
    case PATCH.REPLACE:
      // 替换节点
      break
    case PATCH.ORDER:
      // 子节点重新排序
      break
    case PATCH.VTEXT:
      // 替换文本节点
      break
    case PATCH.PROPS:
      // 更新节点属性
      break
    default:
      break
  }
}

sanbbdom

enter image description here

不生成patches，在比对的时候直接更新DOM

enter image description here

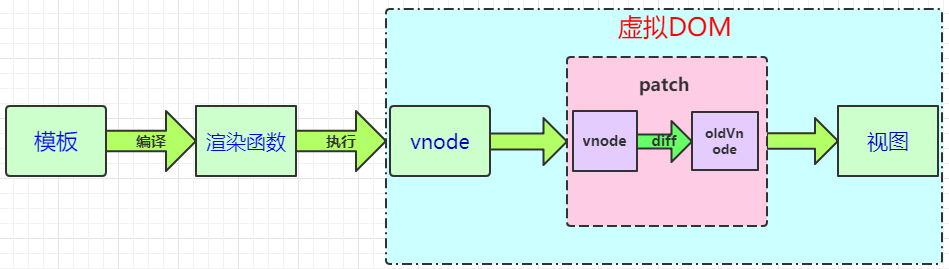

VUE的渲染

enter image description here
