#1 Description de la carte USB TO 4 UART V1-00 ##1.1 Présentation

Cette carte va permettre de relier jusqu'à 4 ports séries avec un seul port USB.

##1.2 Cahier des charges

Cette carte sera composé:

• Un FT4232 pour le coeur
• Un connecteur USB type B pour sa robustesse
• 4 connecteurs type nsk254 de chez Gotronic
• 4 colonnettes pour la fixation.

2 Schéma fonctionnel

3 Schéma Structurel

4 PCB

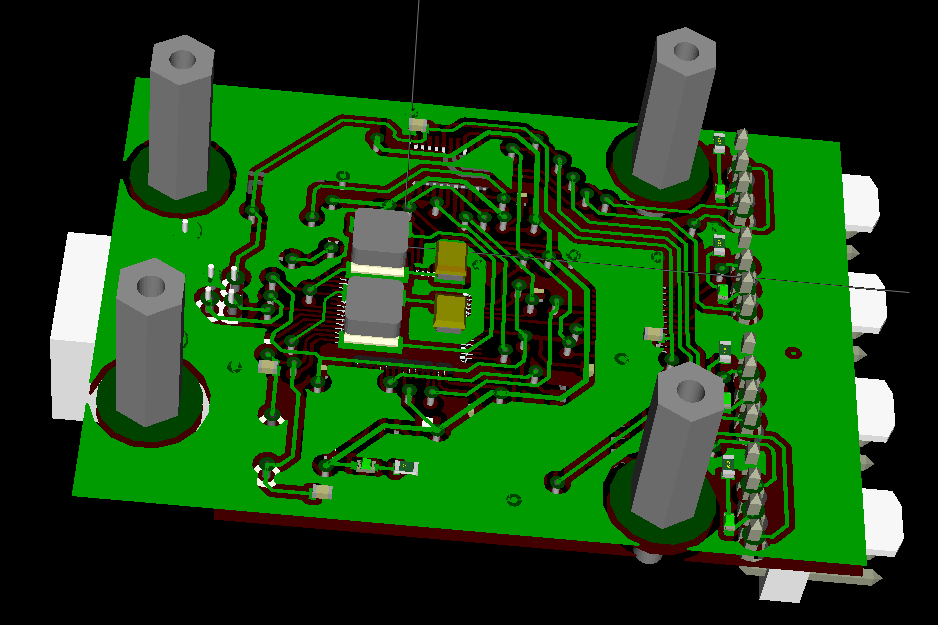

5 Vues 3D

6 Nomenclature

LABEL	Valeur	Fournisseur	Code commande	PUnit	QTY	Prix
C1,C3,C6,C7,C8,C9,C10, C11,C12,C13,C14,C15,C16	100n 0603	Farnell			13
C2,C5	27p 0603	Farnell			2
C4,c17,c18	10uF/10v	Farnell			3
D1,D2,D3,D4,D5	LED VERT 0603	Farnell			5
L1,L2	39uH 2020	Farnell			2
P1	USB-B	Farnell			1
P2,P3,P4,P5	NSK254-4C	Gotronic	48712	0,12	4	2,40
R1,R2,R3	10k 0603	Farnell			3
R4	2.2k 0603	Farnell			1
R5	12k 0603	Farnell			1
R6,R8,R9,R10,R11	1k 0603	Farnell			5
R7	470 0603	Farnell			1
U1	93C46	Farnell			1
U2	LM1117	Farnell			1
U3	FT4232-HL	Farnell			1
U4	74HC02	Farnell			1
U5,U6	74LVCC3245	Farnell			2
X1	12Mhz HC49V	Farnell			1

7 Validation de la carte

• Contrôler la présence de court-circuit sur les alimentations 3.3V 5V et 1.8V.
• Connecter le port USB et vérifier l'allumage de la led verte D1.
• Contrôler l'appartion de 4 ports série suplémentaires.
• Relier les ports séries 1 et 2.
• A l'aide de deux terminaux, échanger des caractères.
• Relier les ports séries 3 et 4.
• A l'aide de deux terminaux, échanger des caractères.

8 Change Logs :

V0-10 : Version de base

V1-00 :

• Empreinte Quartz 12 Mhz à revoir HC49
• Manque self sur patte 4 et 9 de U3 + manque condo
• Manque led 5V
• Manque connexion +5VD
• Broche "DIR" de U6 passe à la masse

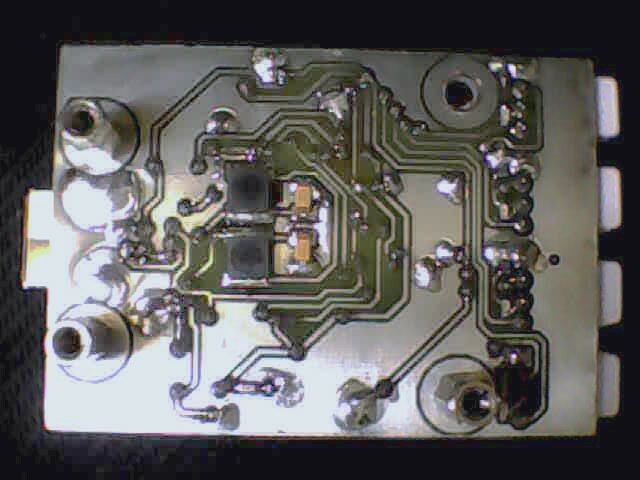

#9 PHOTOS
