Voici une simulation sur 4nec2 de l'antenne Buddipole réglée sur la bande des 20 m.

Si vous n'avez pas déjà installé le logiciel 4nec2 reportez-vous à [cette page] (https://github.com/f1gbd/F1GBD/wiki/Installation-du-simulateur-4nec2)

L'antenne Buddipole réelle testée

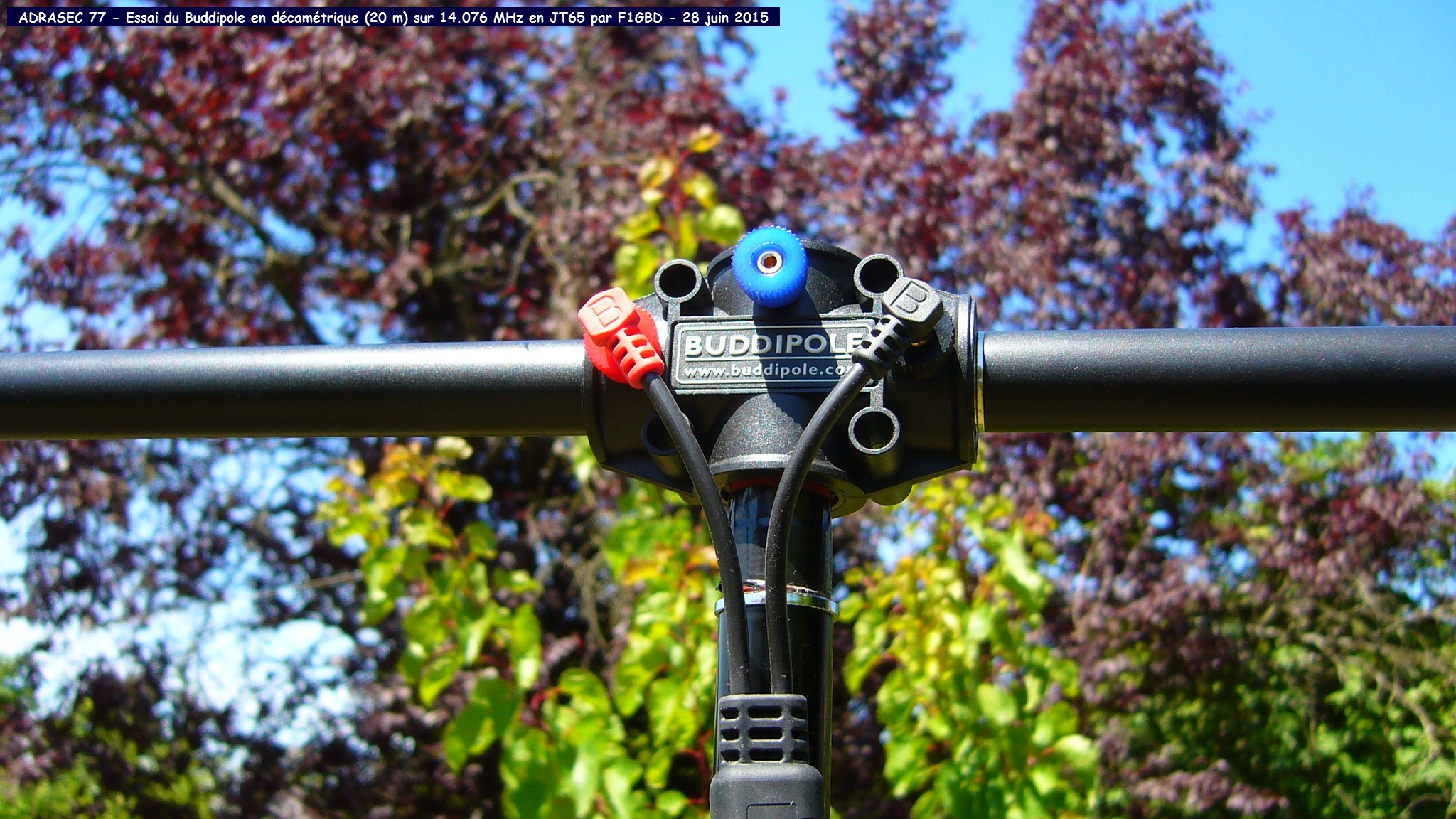

Les brins sont placés horizontalement et montés sur le VersaTee : L'antenne Buddipole réelle testée

L'antenne Buddipole est réglée pour la bande des 20 m comme indiqué dans le manuel d'opération :

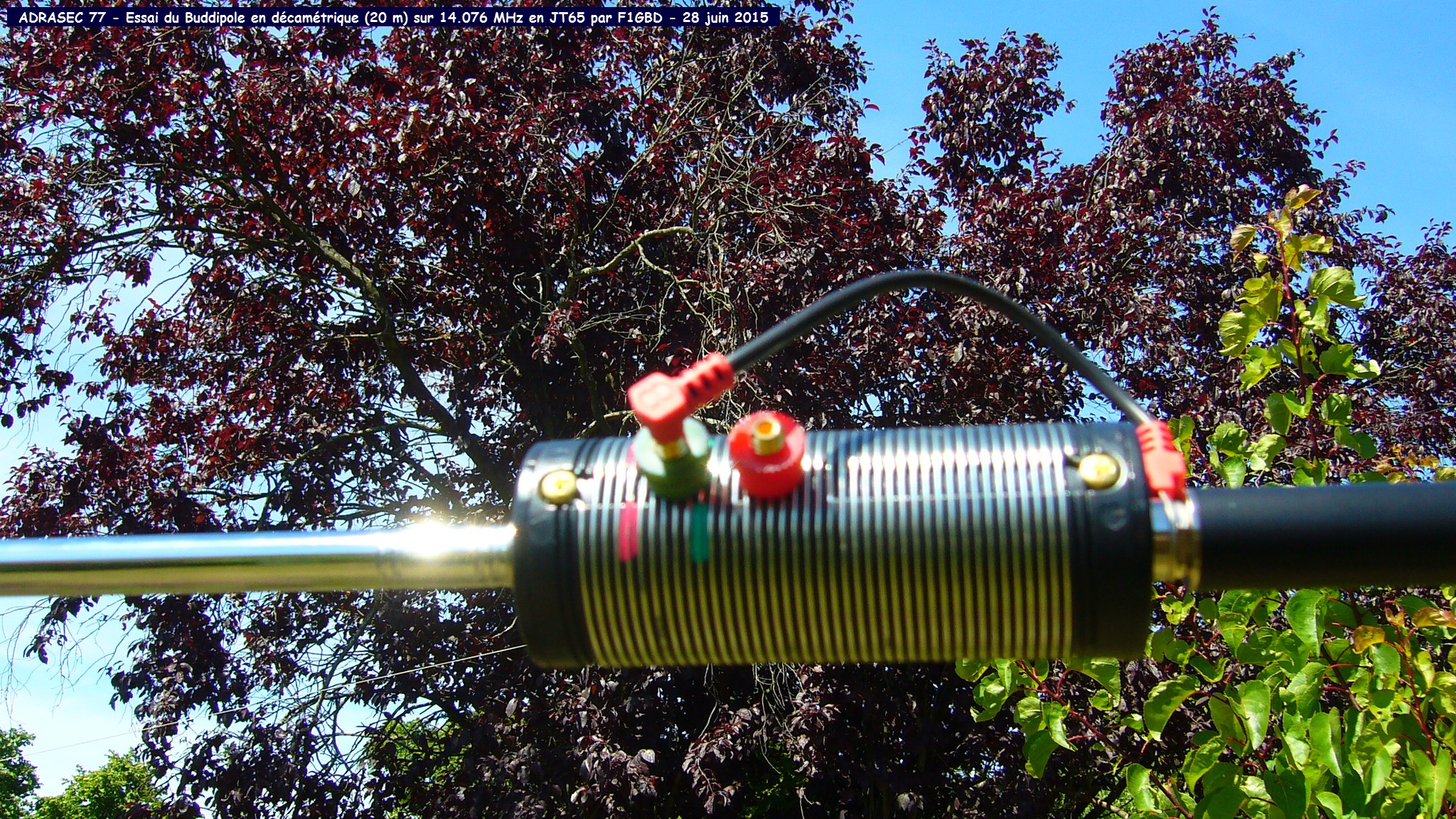

  • Bobines rouge avec le connecteur (Tap) sur vert 10, l'inductance est de 3.7µH L'antenne Buddipole réelle testée

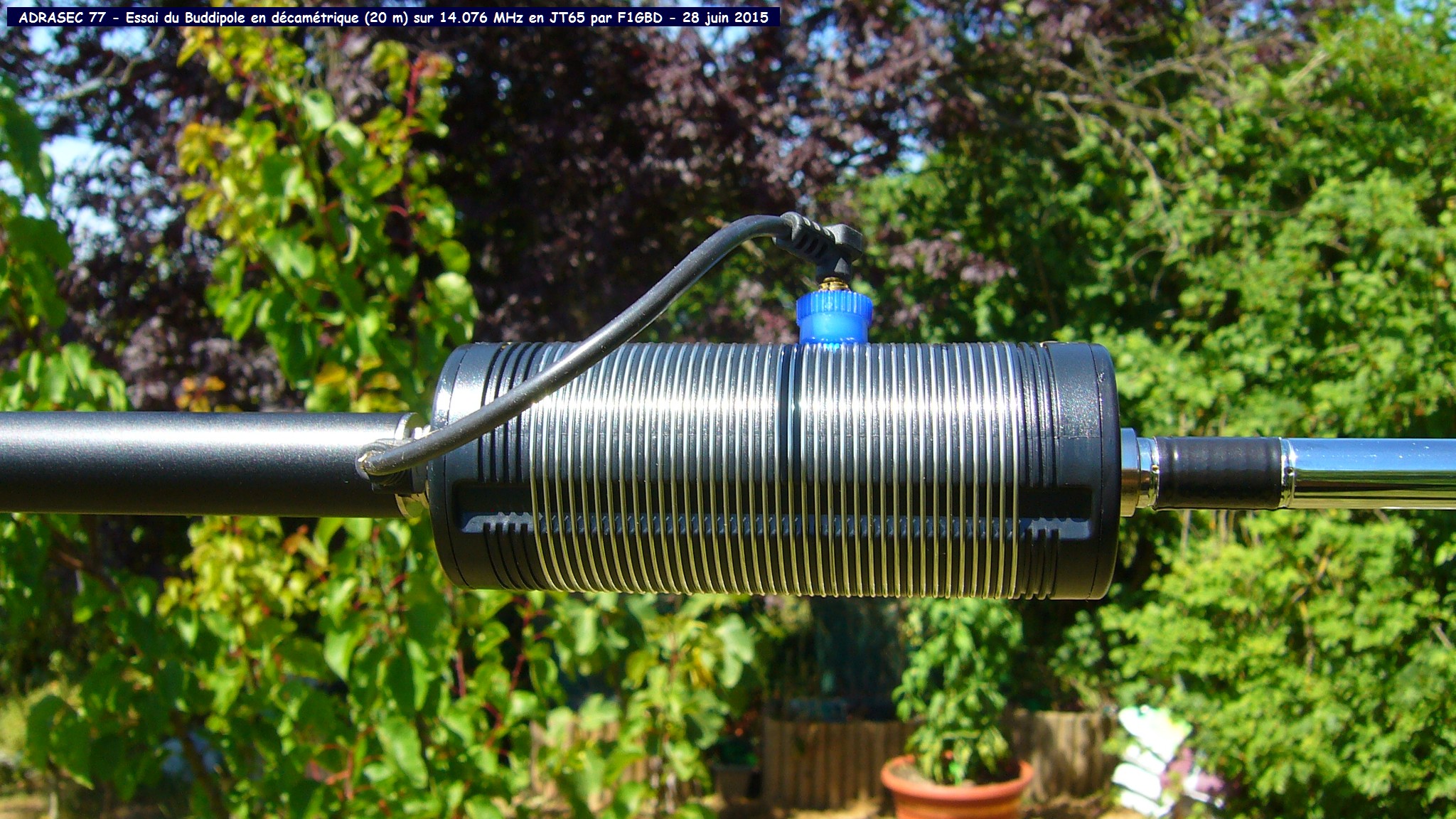

  • Bobine noire avec le connecteur (Tap) sur Bleu 15, l'inductance est de 6.6µH L'antenne Buddipole réelle testée

Le brin télescopique (modèle standard 5.5 foot) côté noir est étiré à son maximum (6 brins étirés) soit 1m68.

Le brin téléscopique côté rouge et ajusté à environ 4.5 brins étirés soit 1m34.

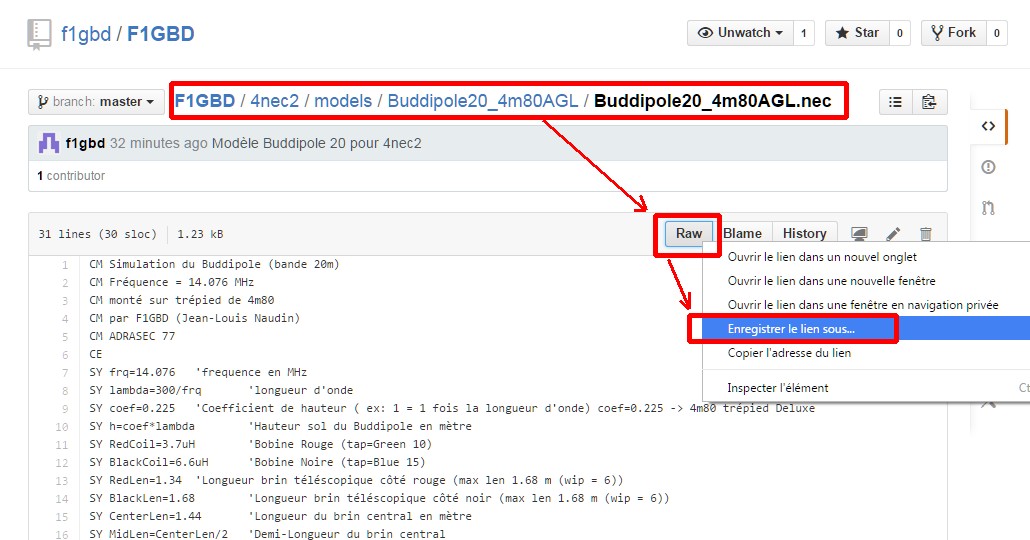

Pour installer le modèle du Buddipole 20m pour 4nec2, vous devez télécharger le fichier Buddipole20_4m80AGL.nec situé ICI et en cliquant-droit sur Raw comme indiqué ci-dessous : Simulation Buddipole sur 4nec2

Copier le fichier Buddipole20_4m80AGL.nec dans le dossier *c:\4nec2\models* de votre disque dur. Ensuite lancez 4nec2 et ouvrez le fichier de simulation du Buddipole.

Voici les paramètres de la simulation sous 4nec2 : Simulation Buddipole sur 4nec2

La fréquence de fonctionnement est de 14.076 MHz pour des radiocommunications digitales décamétriques sous JT65. La hauteur sol du Buddipole est de 4m80 (grand mât livré avec le Buddipole Deluxe) ce qui donne un coefficent de 0.225 Lambda comme hauteur sol.

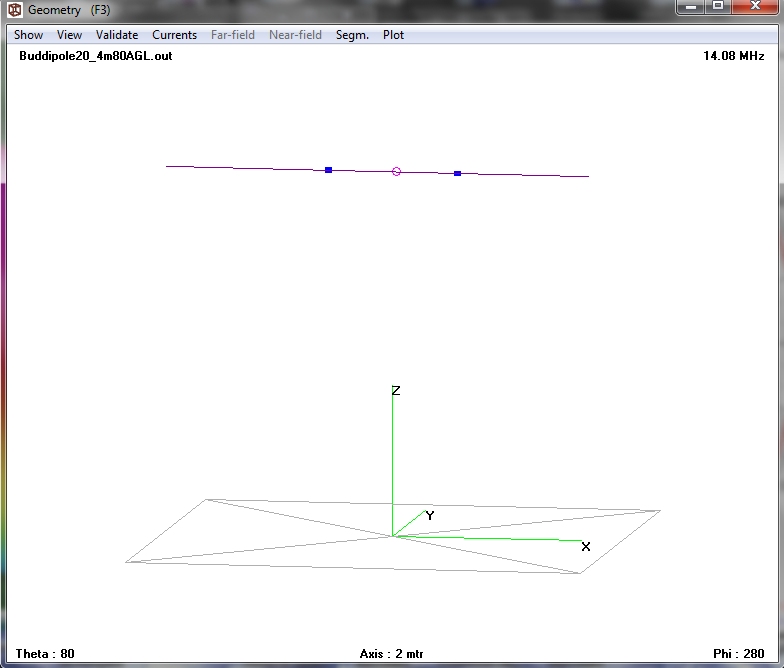

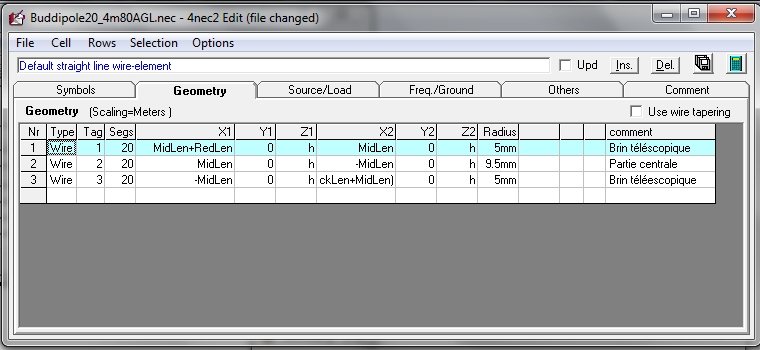

Voici les paramètres de géométrie du Buddipole : Simulation Buddipole sur 4nec2 Simulation Buddipole sur 4nec2

Voici les paramètres électriques du Buddipole : Simulation Buddipole sur 4nec2
