Voici une simulation pour 4nec2 de l'antenne Buddipole utilisée dans la bande des 40m et placée à 5m50 du sol.

Antenne Buddipole réelle à 5m50

Antenne Buddipole 40m à 5m50

Si vous n'avez pas déjà installé le logiciel 4nec2 reportez-vous à cette page

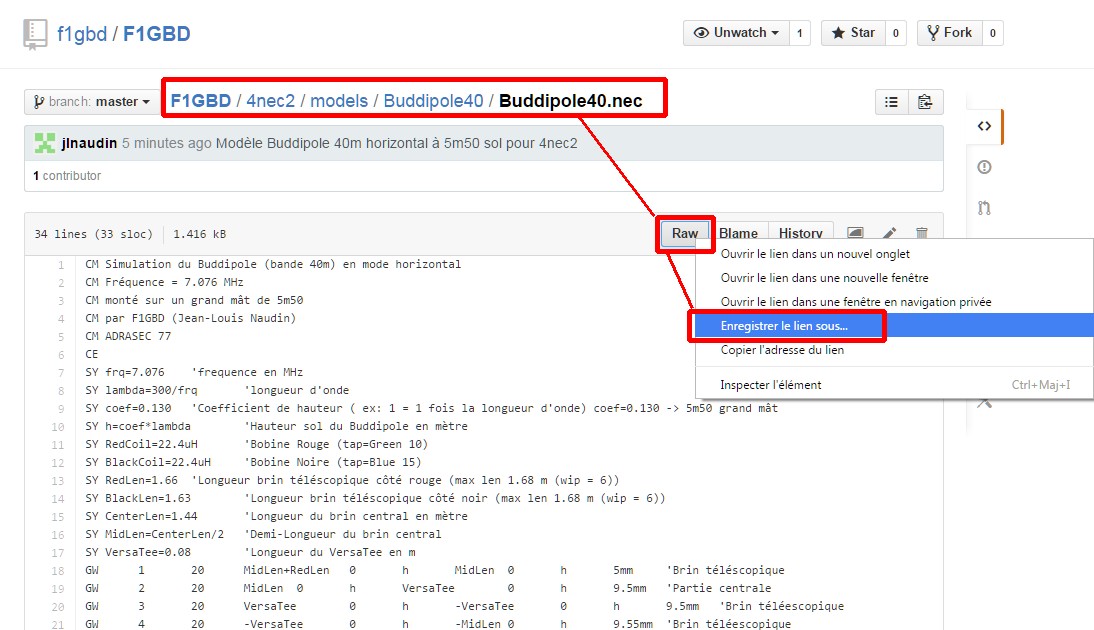

Pour charger la simulation, il faut télécharger le fichier NEC de simulation du demi-dipôle disponible ICI :

Pour le télécharger, faite un clic-droit sur le bouton RAW et sélectionnez enregistrez sous installation de 4nec2

Après avoir lancé l'application 4nec2, charger le fichier Buddipole40.nec

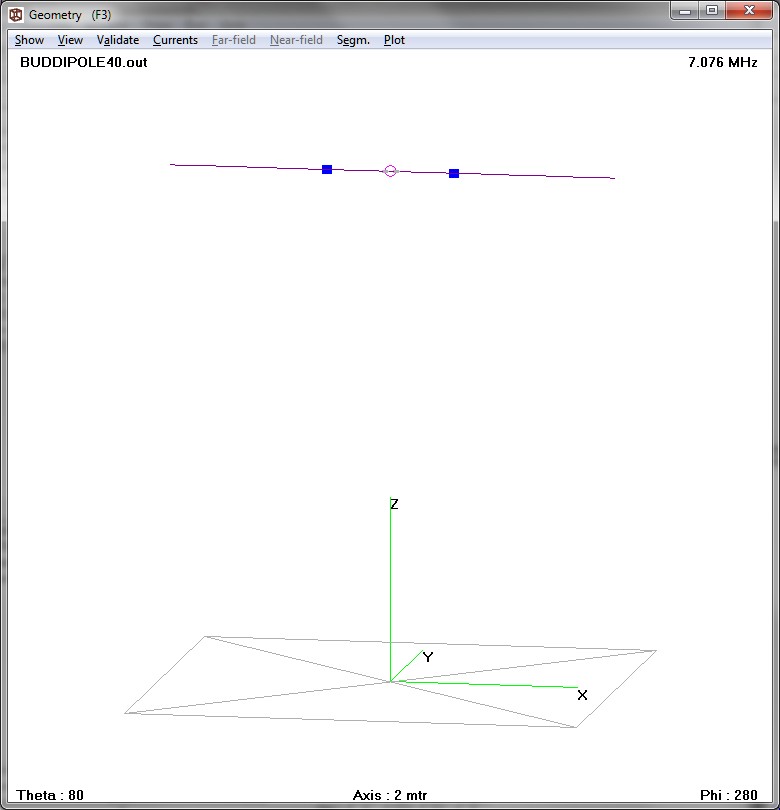

Voici la configuration de l'antenne Buddipole Horizontale sur 40m que j'ai modélisé sur 4nec2 : Antenne Buddipole 40m

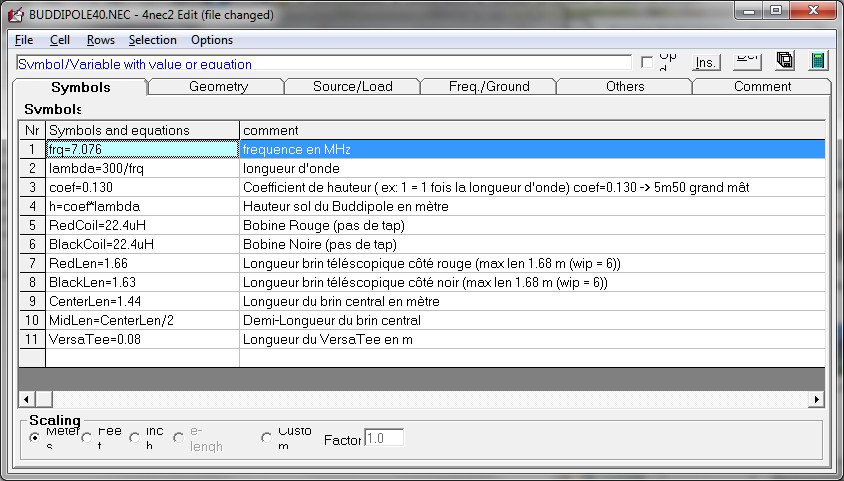

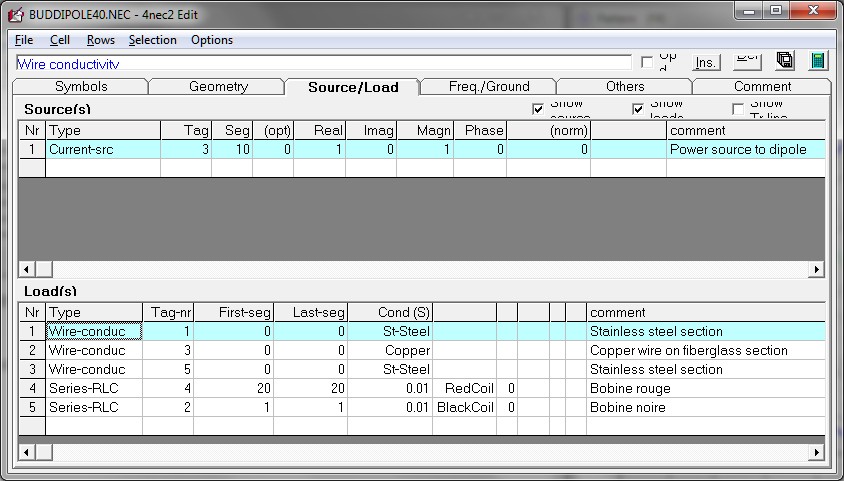

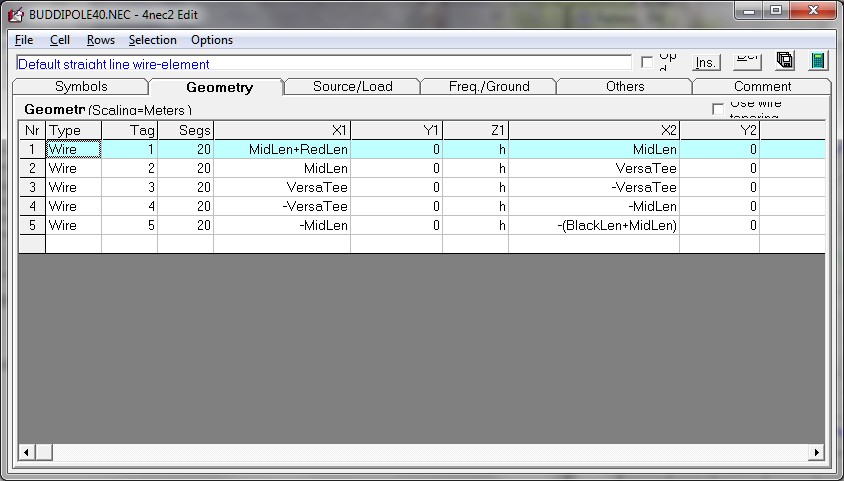

Voici les paramètres de la simulation du Buddipole 40m Horizontal: Antenne Buddipole 40m Horizontale Antenne Buddipole 40m Horizontale Antenne Buddipole 40m Horizontale

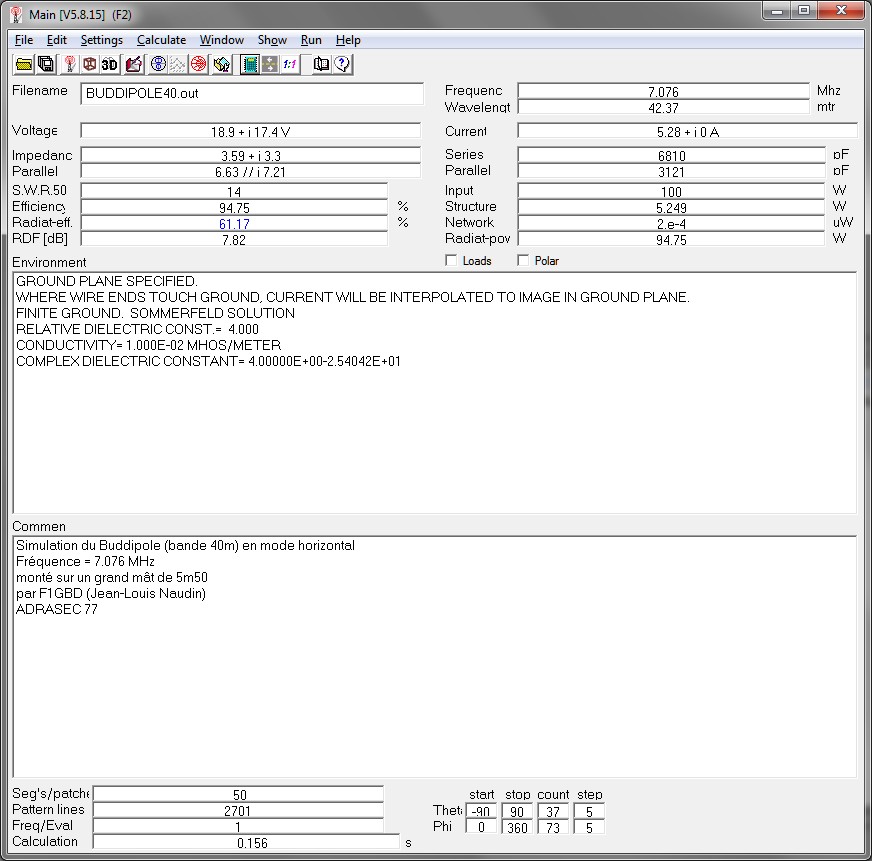

Voici le résultat de la simulation : Antenne Buddipole 40m Horizontale L'antenne est bien accordée sur 7.076 MHz.

Le tir de l'onde radio est aussi dirigé vers le haut et il est donc aussi propice au mode NVIS. Antenne Buddipole 40m Horizontale Antenne Buddipole 40m Horizontale Antenne Buddipole 40m Horizontale

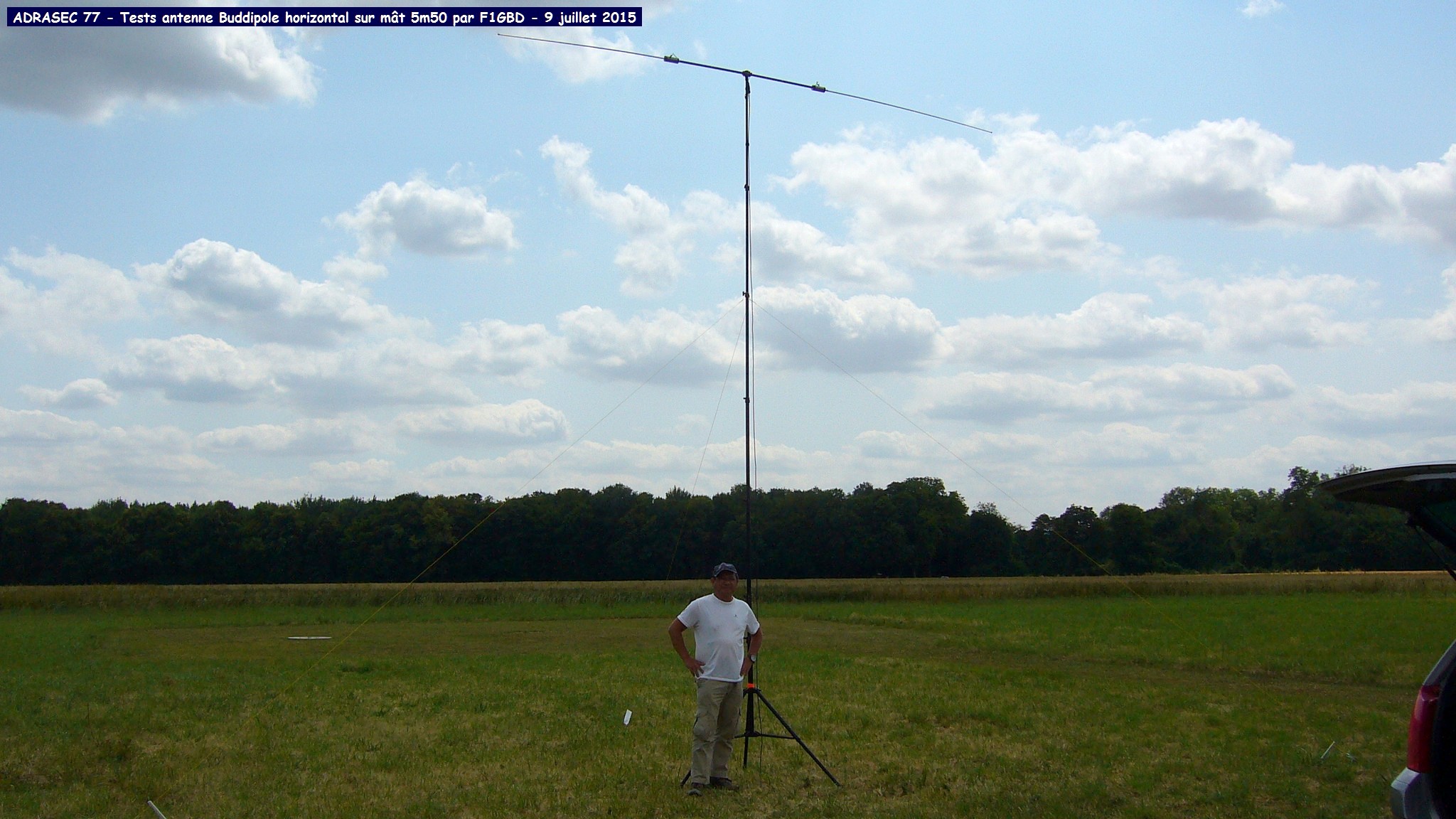

De la théorie à la pratique... Il n'y a qu'un pas...

Antenne Buddipole réelle à 5m50 Antenne Buddipole réelle à 5m50 Antenne Buddipole réelle à 5m50

Voici un autre article intéressant à lire :

Bonnes simulations et bons DX... 73 de F1GBD
