Voici une simulation pour 4nec2 de l'antenne Buddipole utilisée dans la bande des 40m en mode NVIS.
Si vous n'avez pas déjà installé le logiciel 4nec2 reportez-vous à cette page
"Le N.V.I.S. (Near Vertical Incidence Skywave), en français : onde radio ionosphèrique à incidence quasi verticale, est un mode de propagation utilisé pour des radiocommunications locales et régionales dans la bande des moyennes fréquences et hautes fréquences (1,6 à 12 MHz) à l’intérieur d’une zone arbitraire de 240 km autour de l'émetteur.
Ce mode de propagation des ondes radios nécessite une antenne NVIS dont le lobe de rayonnement principal est en direction du ciel." - source Wikipédia : https://fr.wikipedia.org/wiki/NVIS
source : http://kv5r.com/ham-radio/nvis-army-fm-24-18/
Les antennes NVIS sont fréquemment utilisées par l'armée et les organisations de secours (comme l'ADRASEC pour la France ou l'ARES pour les US). Les stations radio équipées d'antennes NVIS peuvent communiquer entre elles, même si elles sont placées dans le creux d'une vallée ou occultées par des obstacles rendant difficile voir impossible des liaisons radio conventionnelles (VHF, UHF, Décamétrique normal...).
Cette configuration du Buddipole en mode NVIS (antenne en V inversée) a été utilisée avec succès par l'ARES Monterey County (USA), voir le rapport ICI et les vidéos sur YouTube des transmissions NVIS par l'ARES :

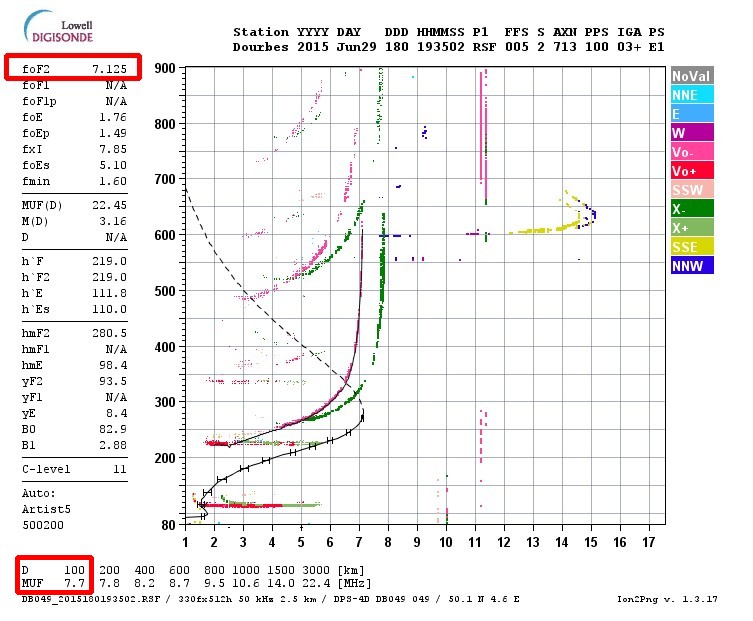

Avant d'entreprendre des essais de radiocommunications NVIS il est important de vérifier que les conditions de propagation sont propices à ce genre de mode. Pour cela il faut consulter le ionogramme donnant la fréquence critique Fc et la MUF (Maximum Useable Frequency). Voici un exemple de ionogramme de l'Observatoire de l'Ebro. Il permet de connaître en temps réel (mis à jour toutes les 2 minutes) la fréquence critique (Fc=7.125 MHz dans l'exemple ci-dessous) pour la couche f0F2 et la MUF=7.7 Mhz dans l'exemple) pour une distance pratique donnée (D=100 km).
Ionogramme détaillé (actualisé 2min) pour l'Europe à ce lien :
Vous pouvez aussi consulter le site VOACAP afin d'obtenir les informations sur la propagation HF entre les 2 stations dans la bande de fréquence du mode NVIS (ici 7 MHz). Je recommande de visiter le site : VOACAP Online - Propagation prediction
Pour charger la simulation, il faut télécharger le fichier NEC de simulation du demi-dipôle disponible ICI :

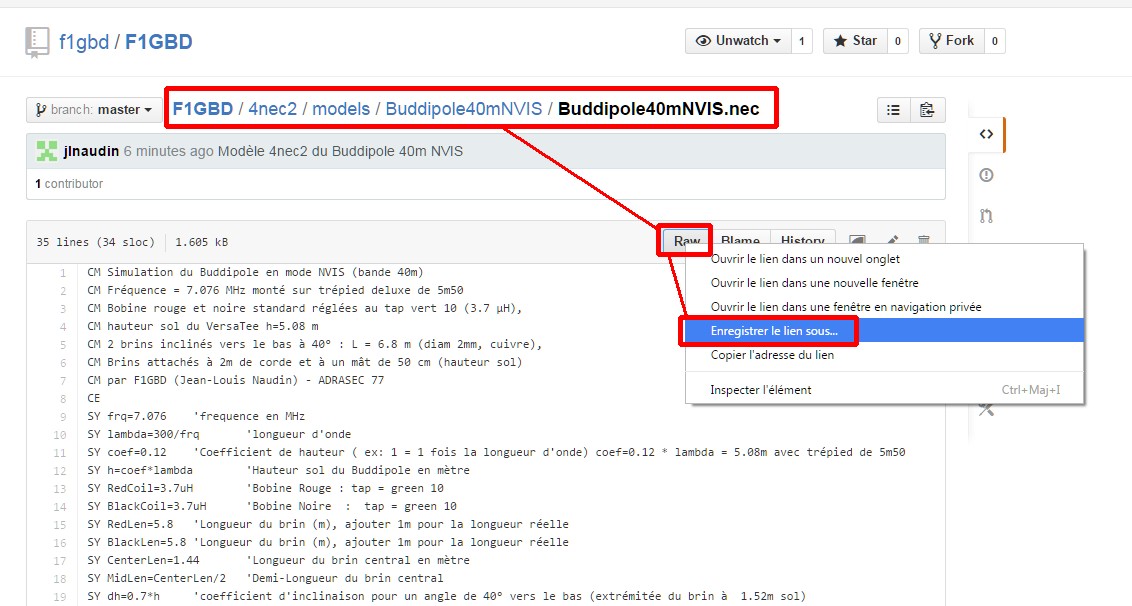

Pour le télécharger, faite un clic-droit sur le bouton RAW et sélectionnez enregistrez sous
SUITE DE L'ETUDE du BUDDIPOLE 40m NVIS
