Simulation d'un demi dipôle utilisé en mode NVIS (1) - f1gbd/F1GBD GitHub Wiki
Après avoir lancé l'application 4nec2, chargez le fichier DemiOndeNVIS.nec :

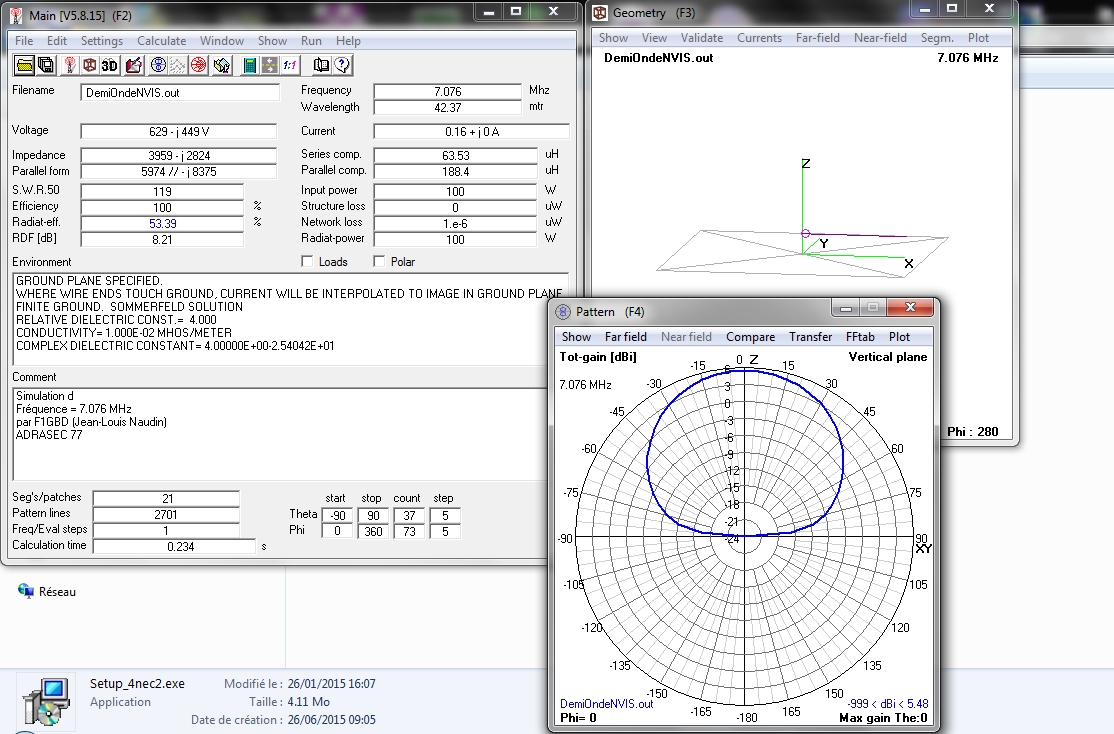

après avoir chargé le fichier du demi-dipôle vous obtenez les écrans suivants :

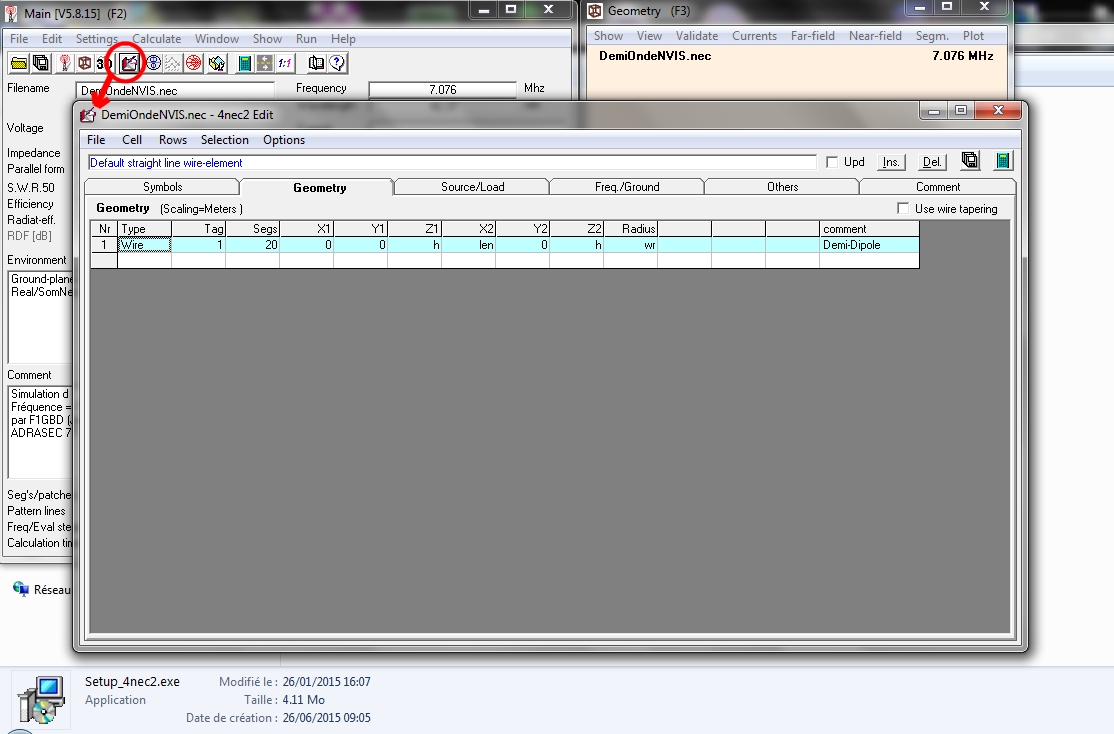

en cliquant sur l'icône d'édition on obtient les paramètres détaillés de l'antenne :
nous avons ici un seul élément (le demi-dipôle, Tag 1, type Wire). Il est composé de 20 segments, il est placé à une hauteur h du sol, il est constitué d'un fil conducteur de rayon wr et de longueur len.

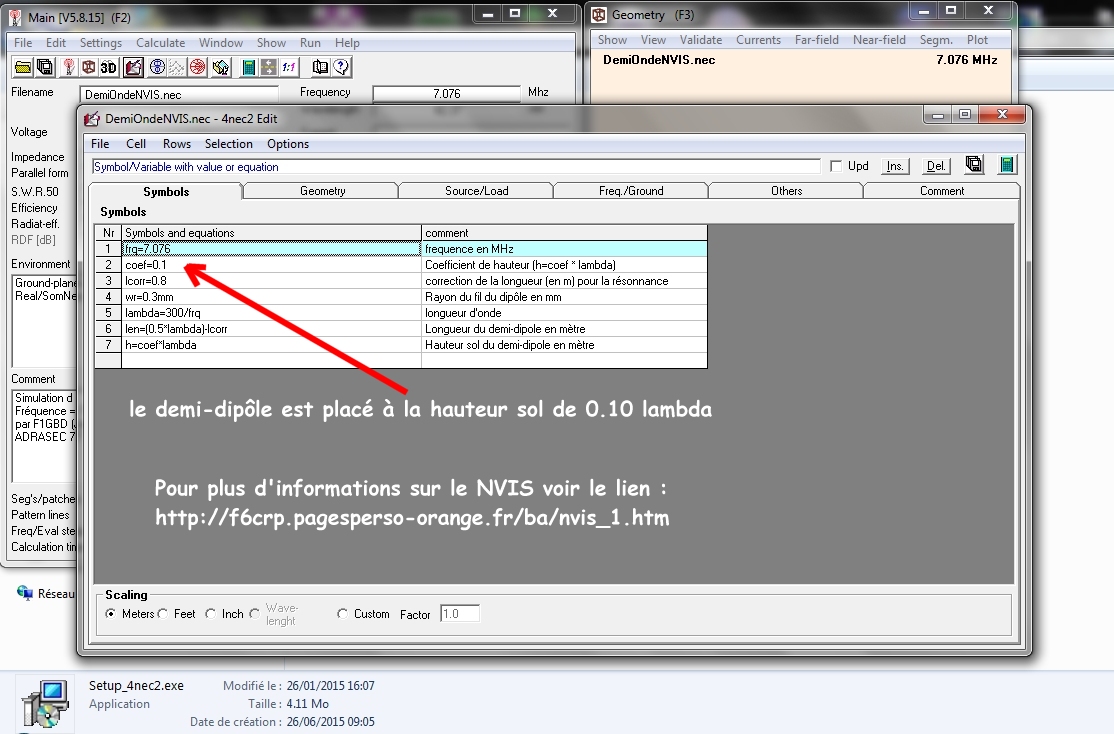

en cliquant sur l'onglet Symbols on obtient les paramètres détaillés de l'antenne :
Voici le détail des paramètres du demi-dipôle :
- frq : est la fréquence d'utilisation de l'antenne (ici 7.076 MHz pour faire du JT65)
- coef : est le coefficient caractérisant la hauteur sol (en m) du demi-dipôle. 0.1 signifie que l'antenne est placée une hauteur de 0.1 fois la longueur d'onde.
- lcorr : est un coefficient de correction de la longueur de l'antenne en fonction du diamètre du fil et de la hauteur sol. A déterminer expérimentalement par la simulation (ici il est de 0.8).
- wr : est le rayon du fil utilisé, ici, il est de 0.3 mm soit 0.6 mm de diamètre. les autres paramètres lambda, len, h, sont calculés automatiquement.
Ainsi, vous pouvez donc vérifier par vous-même avec le simulateur 4nec2, l'effet de la hauteur sol du demi-dipôle sur l'angle de rayonnement simplement en modifiant le paramètre coef.

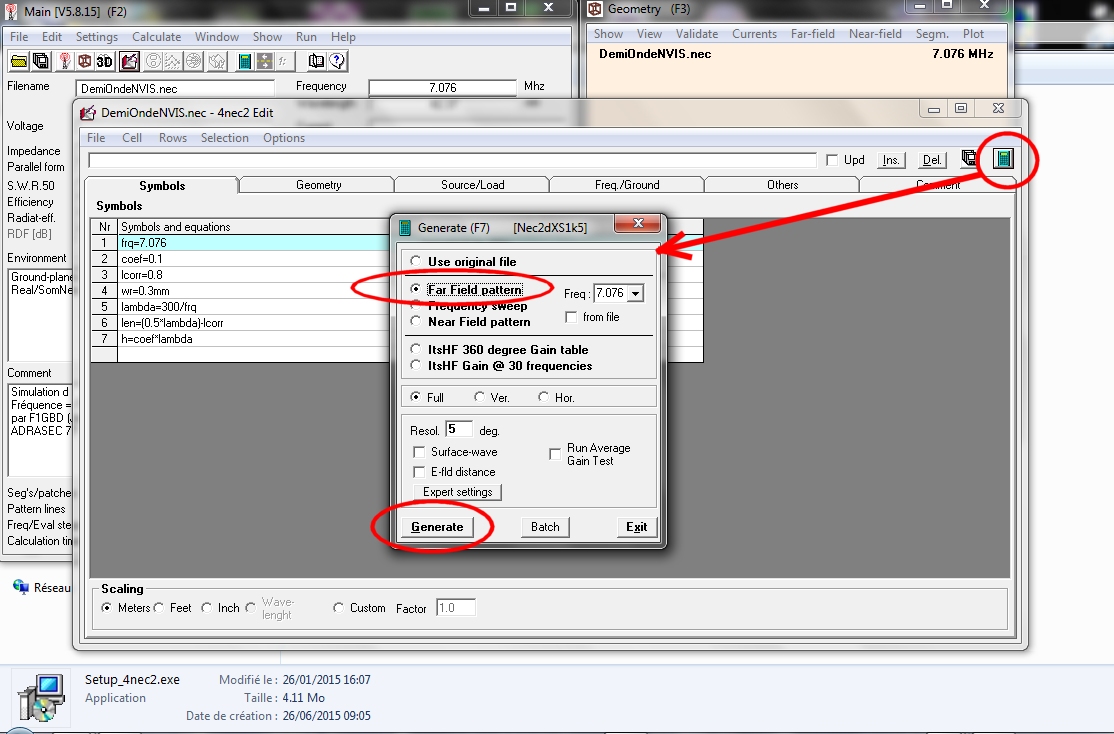

Pour lancer le calcul il suffit de cliquer sur la petite calculette, "Far Field pattern" et "Generate"

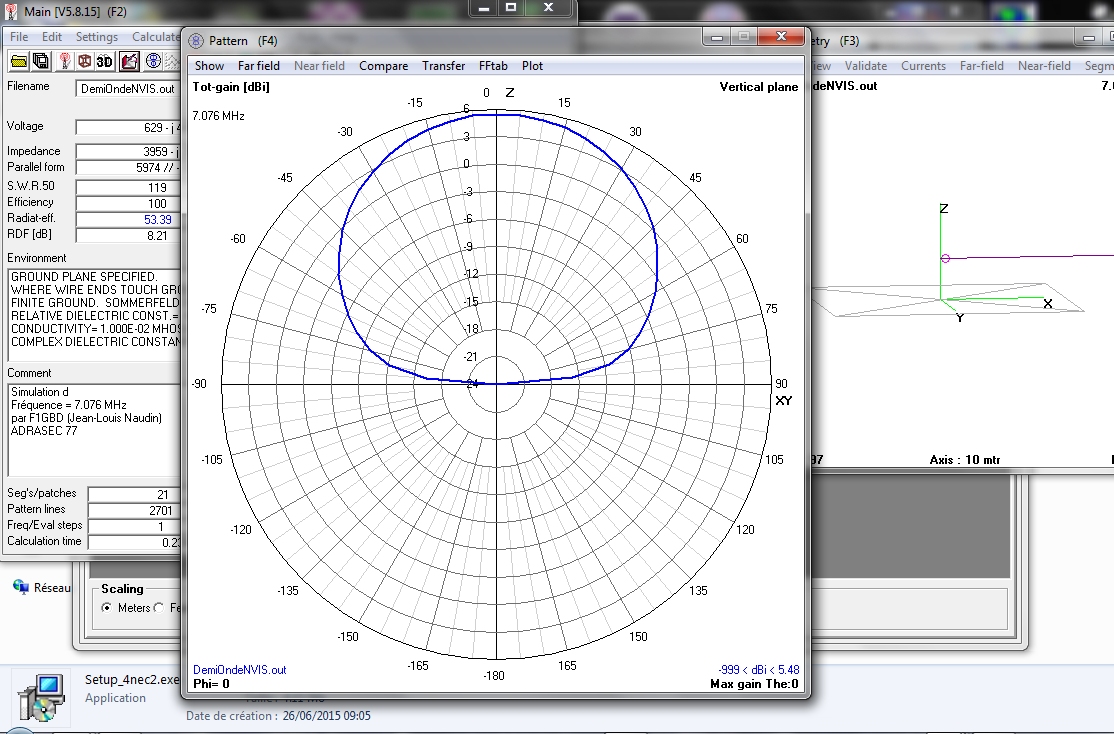

Pour une hauteur sol de 0.1 lambda nous obtenons ici un rayonnement propice au NVIS (rayonnement à la verticale) :
Vous pouvez aussi vérifier la résonance de l'antenne en sélectionnant les paramètres ci-dessous :

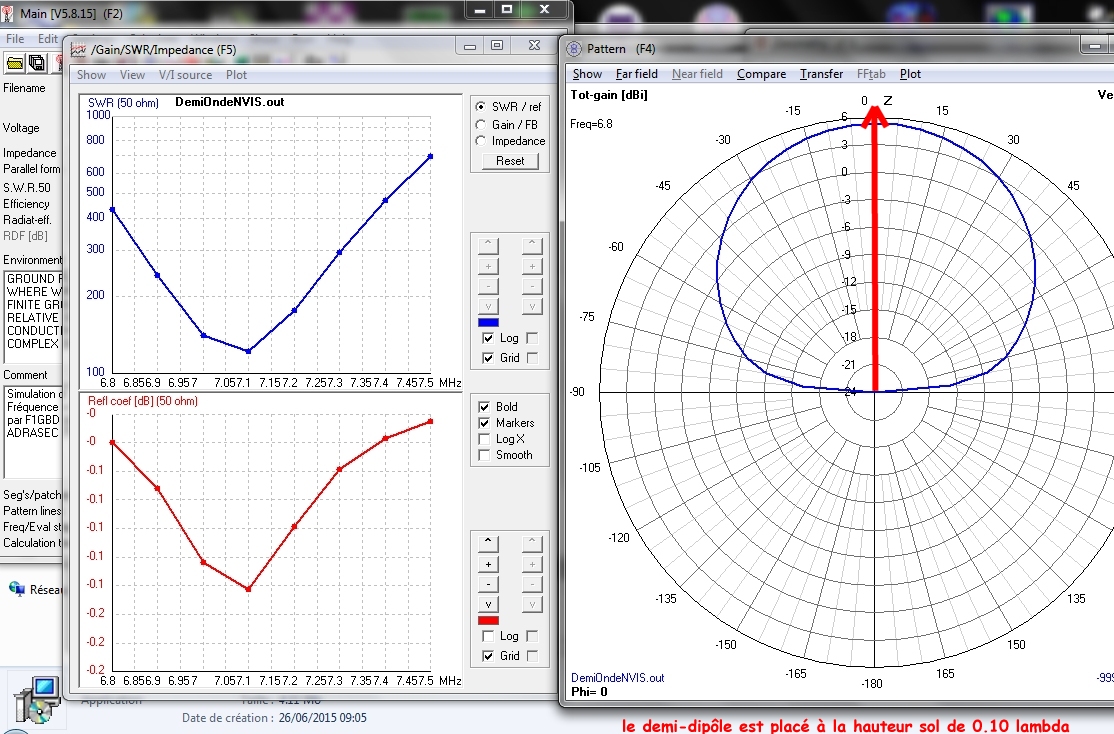

Voici donc le résultat : l'antenne rayonne favorablement à la verticale et résonne à la bonne fréquence (7.076 MHz) :
SUITE DE LA SIMULATION DU DEMI-DIPOLE NVIS
