Schéma de l'interface de pilotage d'un Emetteur par le Transcodeur406

Voici deux schémas d'interfaces possibles :

  • le premier, permet de piloter un émetteur standard avec une commande PTT séparée,
  • le second, permet de piloter un émetteur avec une commande PTT mixée avec le micro. c'est le cas de l'ICOM IC-2E par exemple.

Le Transcodeur406 pilote un émetteur avec commande PTT séparée

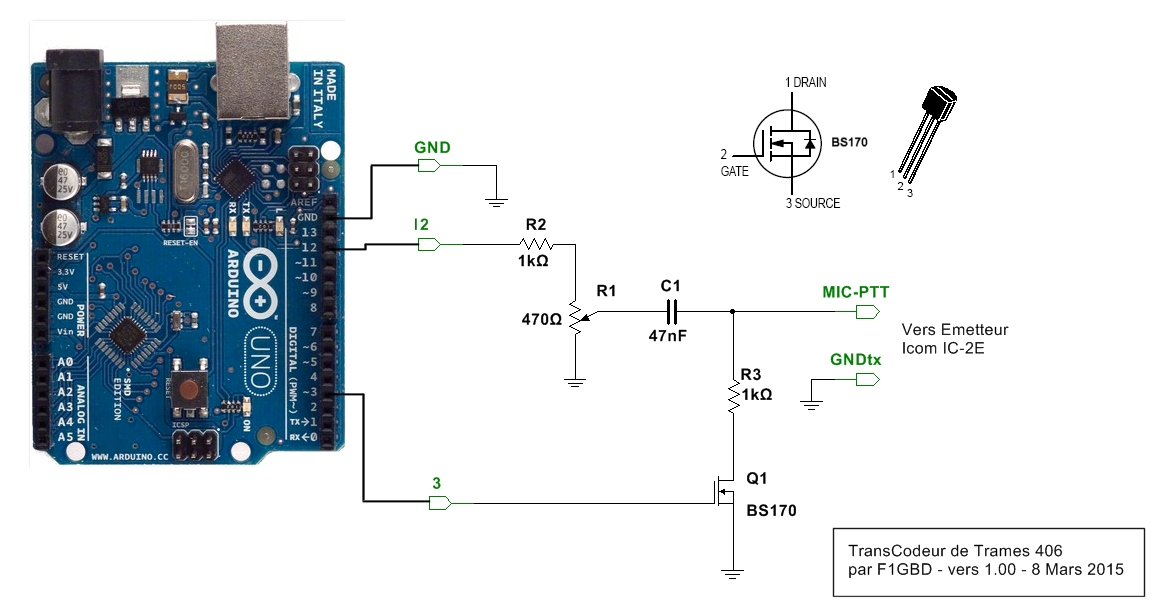

Le Transcodeur406 pilote un émetteur avec commande Micro/PTT unique

Le Transcodeur406 en test sur un IC-2E

Dans tous les cas les signaux mesurés à l'oscilloscope à la sortie 12 de l'Arduino UNO et à l'entrée micro de l'émetteur doivent ressembler à ceci :

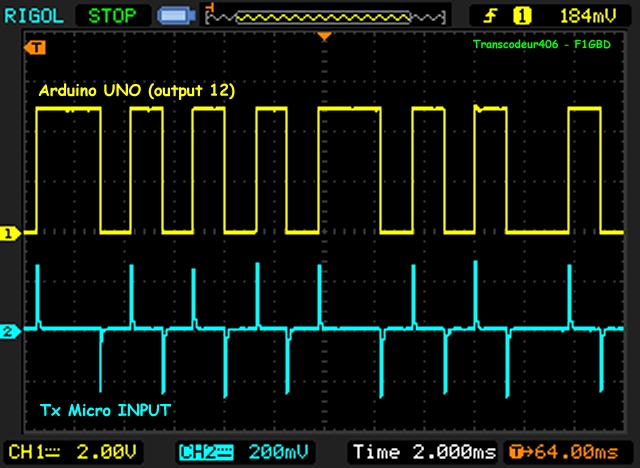

Signaux à l'entrée et à la sortie de l'interface Tx

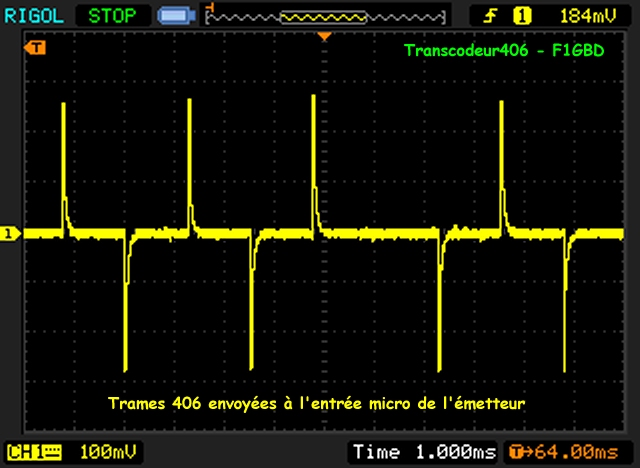

Signal envoyé à l'entrée micro du TX
