Réalisation de la mallette de radiocommunication MRT : préparation de la mallette

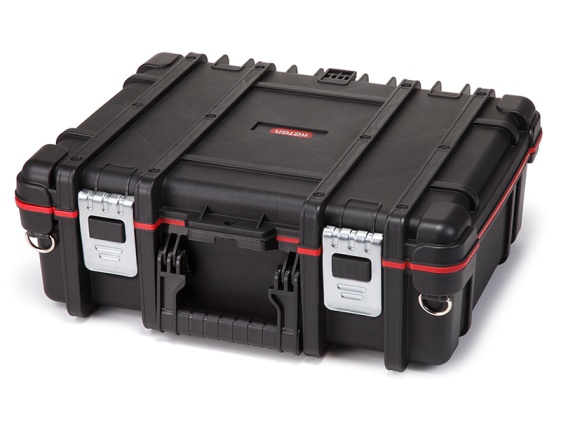

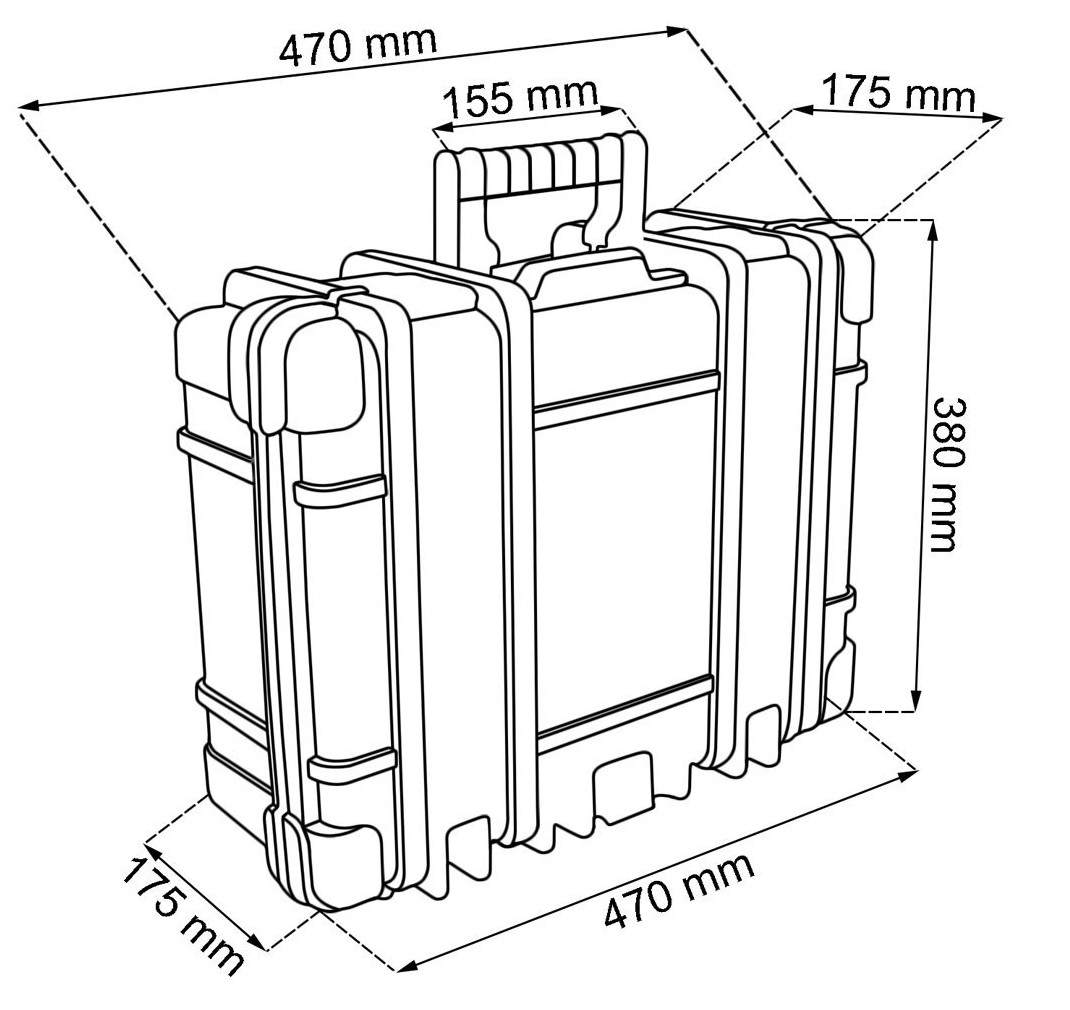

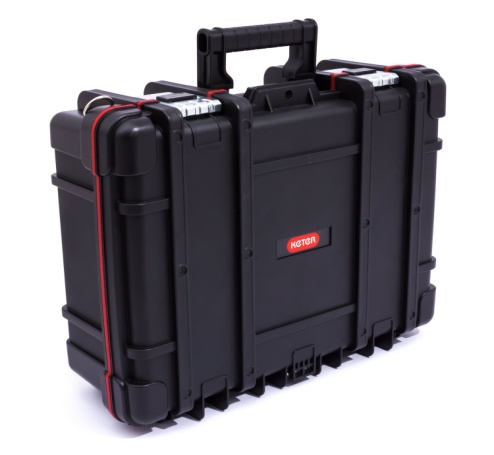

Voici les photos et les dimensions de la mallette d'électricien Keter telle qu'elle est vendue (sans outils) :

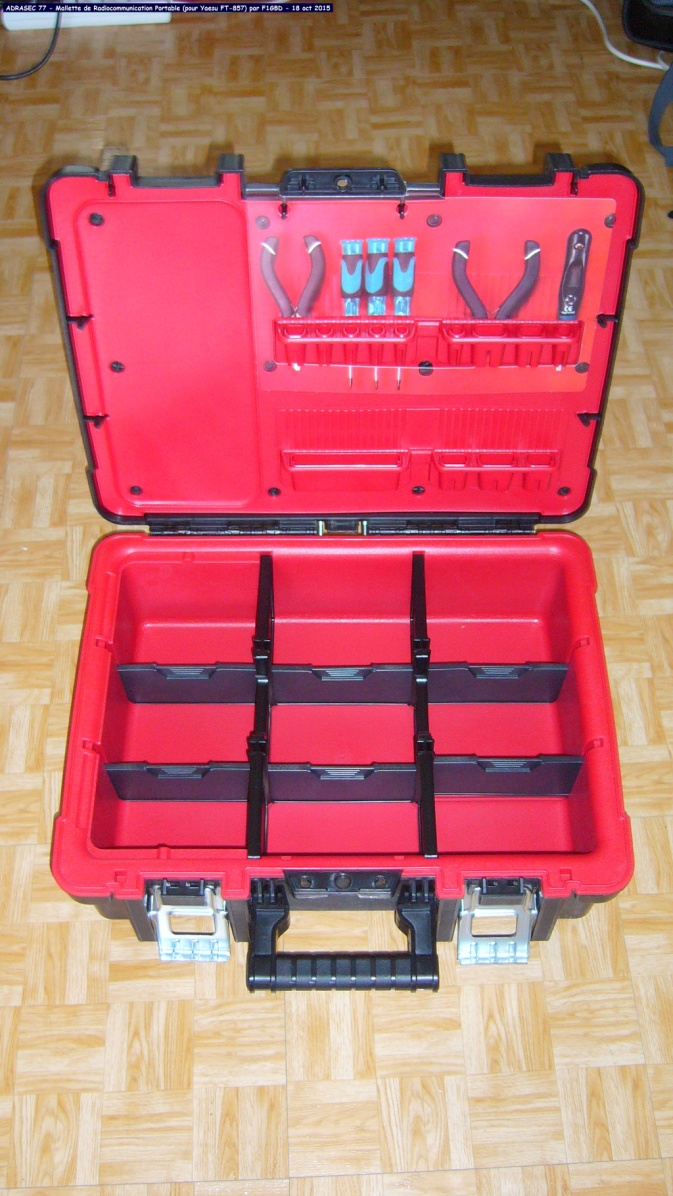

La premières des choses à faire, c'est de retirer les cloisons amovibles et de placer la mallette à l'envers. En effet, la mallette sera utilisée à l'envers, ici, c'est le couvercle qui servira de base de support pour l'équipement radio et le fond de la mallette servira de couvercle...

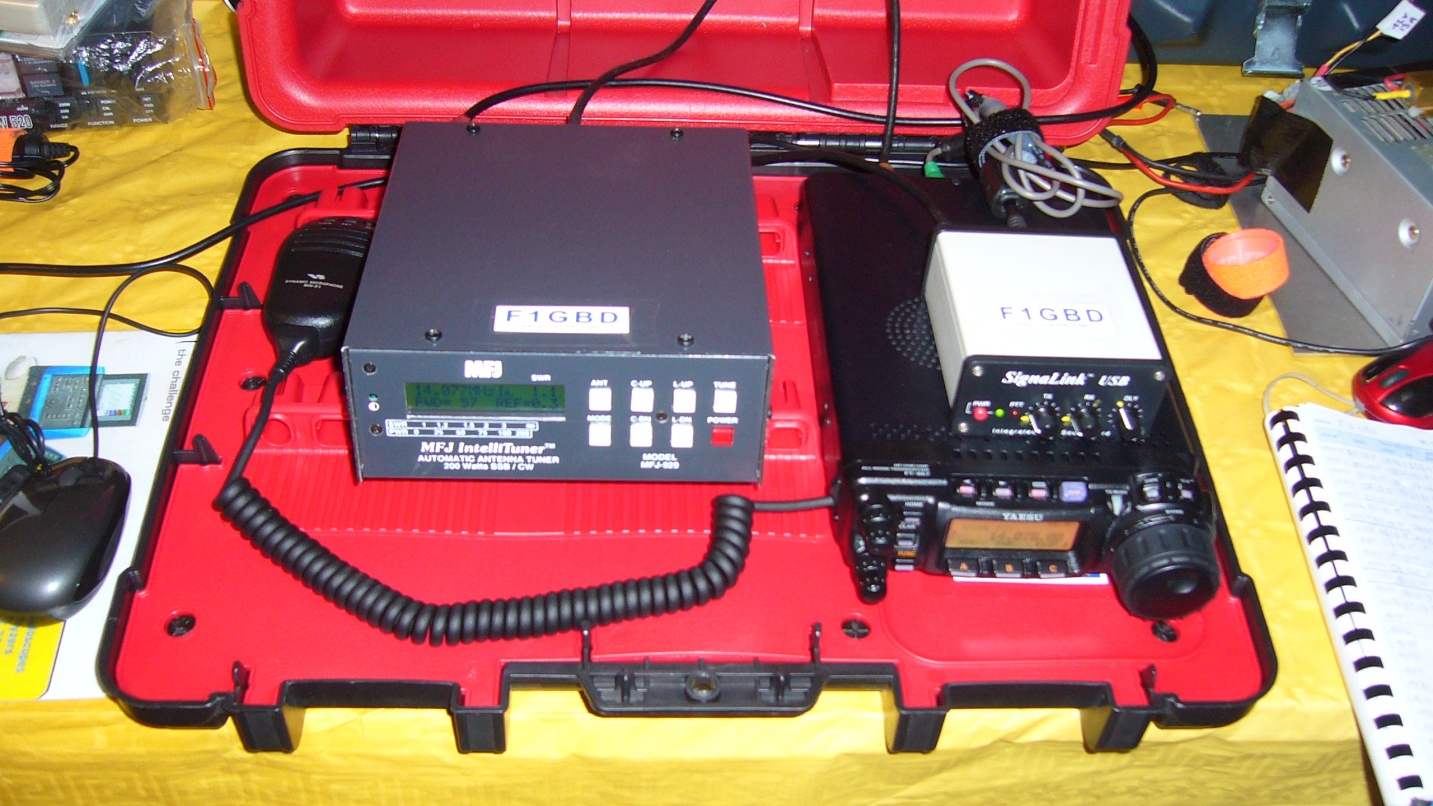

Poser "à blanc" l'équipement radio sur le couvercle pour tester le positionnement des éléments...

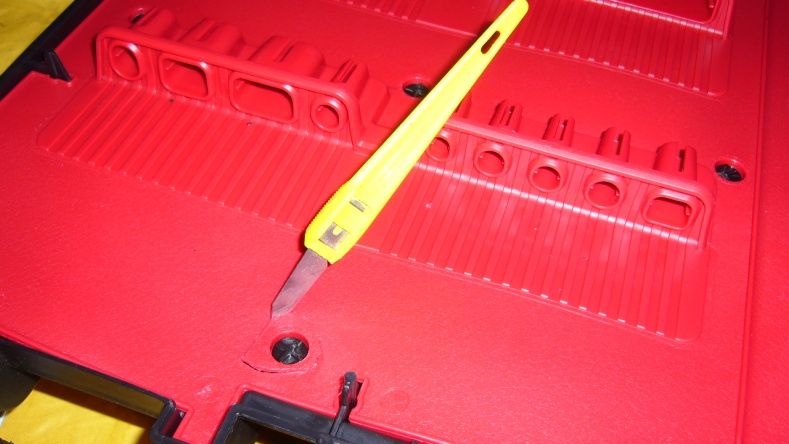

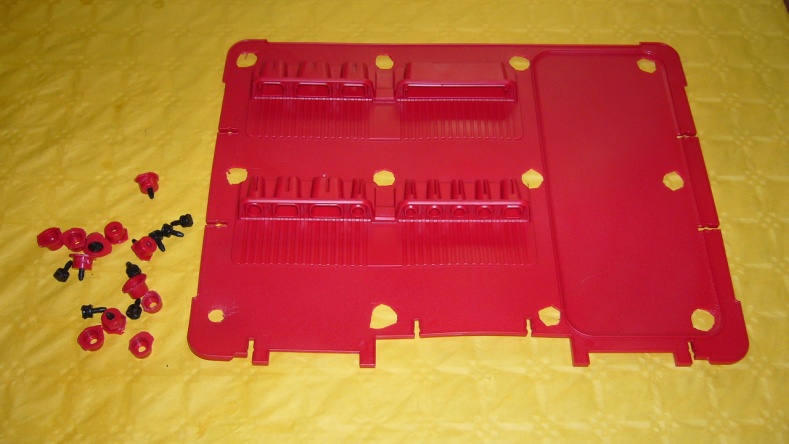

On constate que la surface de plastique rouge qui sert à l'origine de porte outils est une gène pour la bonne fixation de l'émetteur et de l'auto-tuner... Il faut donc retirer cette surface de plastique rouge. Cette surface rouge est maintenue fermement dans le couvercle par des rivets en plastique et donc, à l'aide d'un cutter, j'ai découpé autour des rivets.

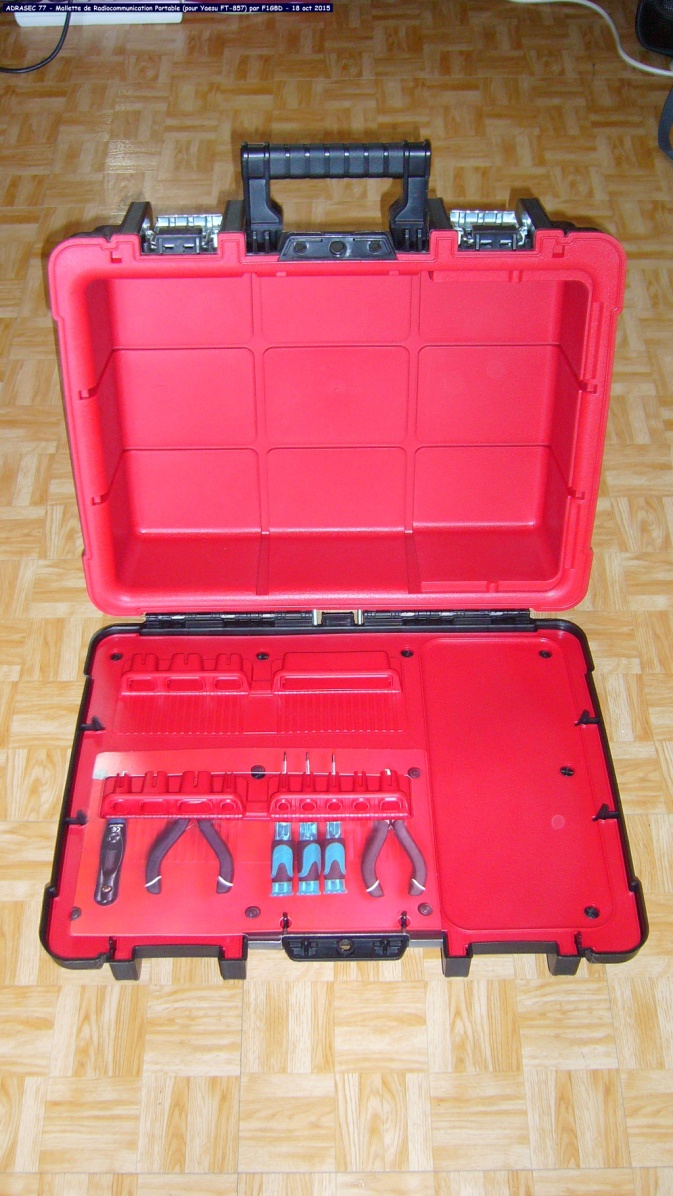

Les rivets sont ensuite très facilement retirés à l'aide d'une pince multiprises.
Les rivets sont ensuite très facilement retirés à l'aide d'une pince multiprises.

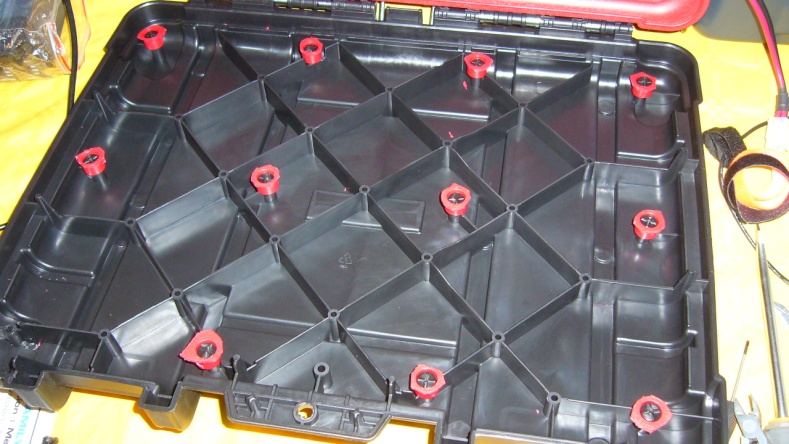

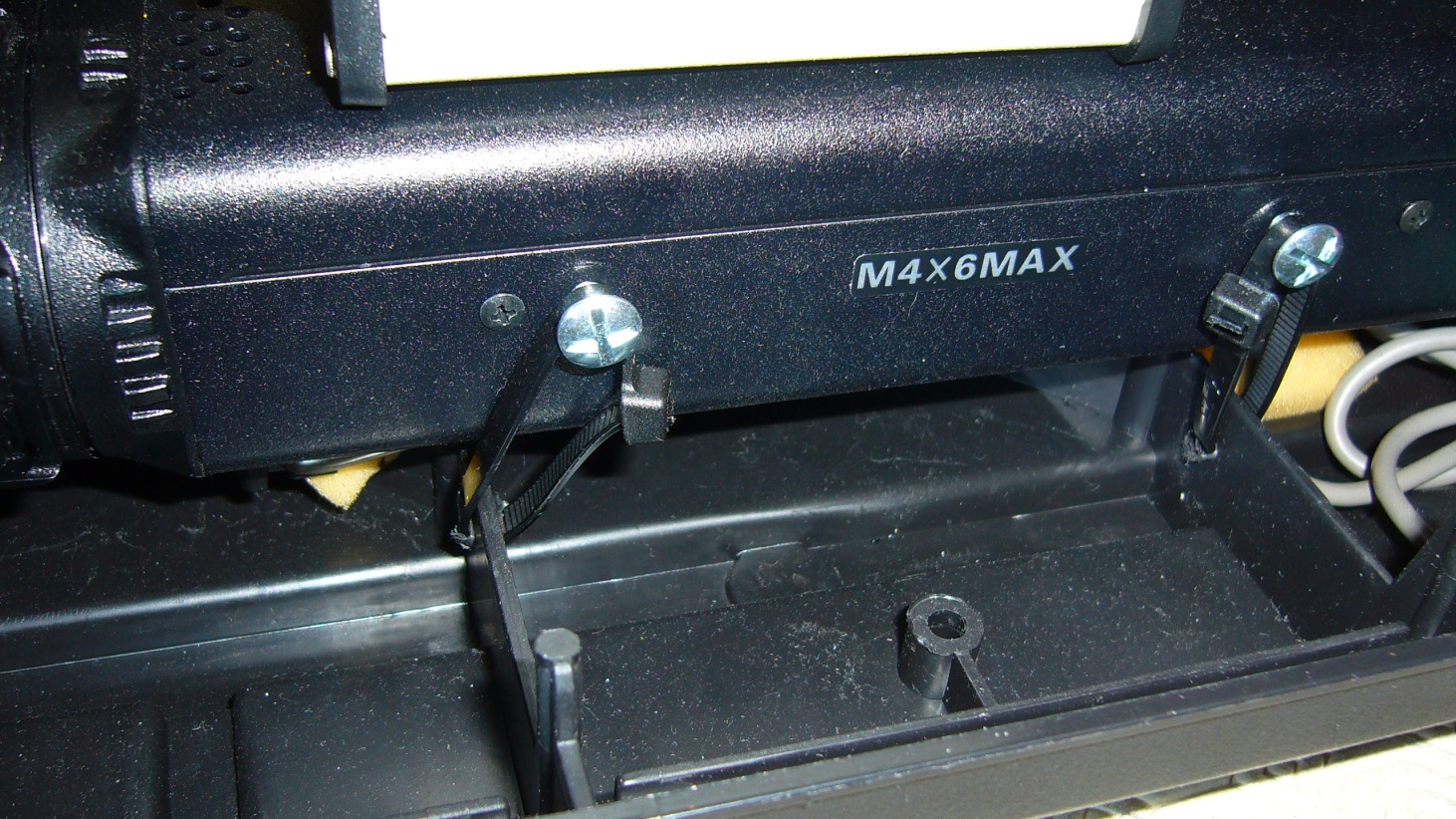

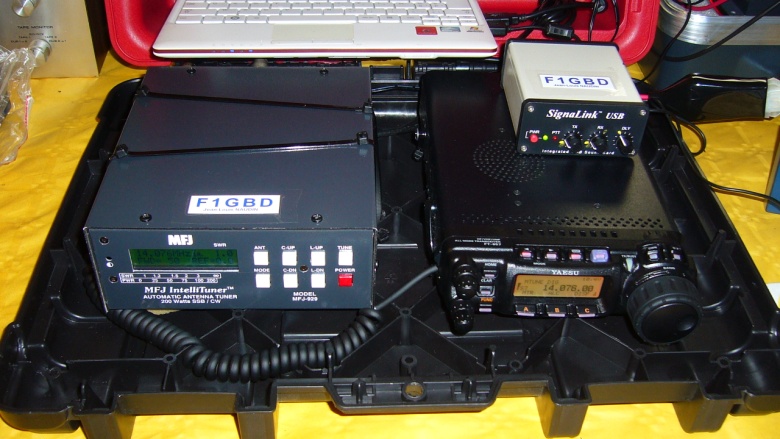

On peut voir que le couvercle de la mallette est renforcé par des longerons, ceux-ci serviront de point d'ancrage du transceiver et de l'auto-tuner. Il suffit de faire des fentes dans les longerons à l'aide d'une fraise ou d'un forêt puis de passer des tie-rap (Rilsan) pour fixer le transceiver via des vis (boulons poêlier 4x10 mm) (voir photo ci-dessous) :
La fixation du transceiver est simple mais efficace....

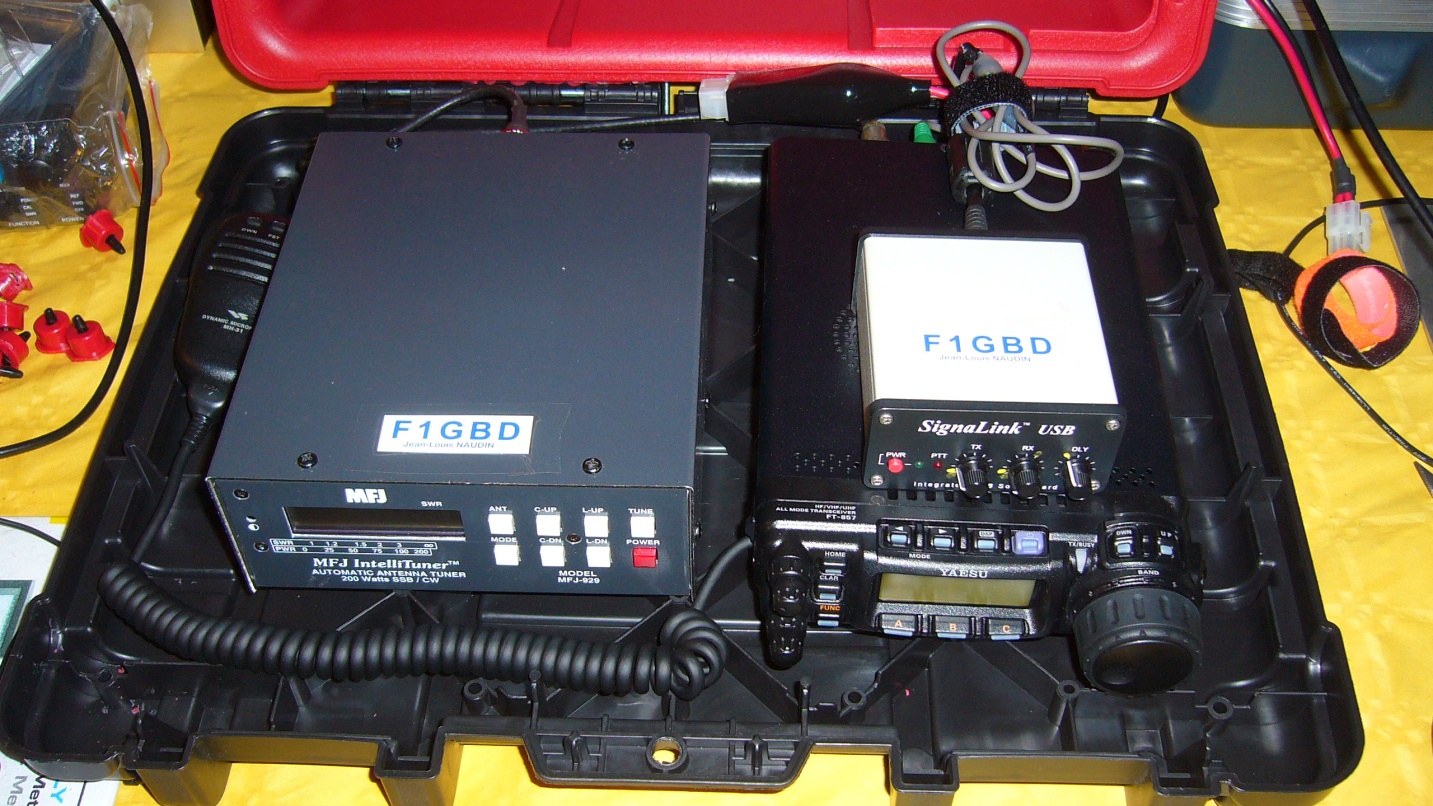

Le boîtier de l'autotuner est fixé aussi à l'aide de tie-rap (Rilsan) via les longerons du couvercle, le Signalink, quant à lui, est simplement fixé sur le transceiver avec du Velcro adhésif.

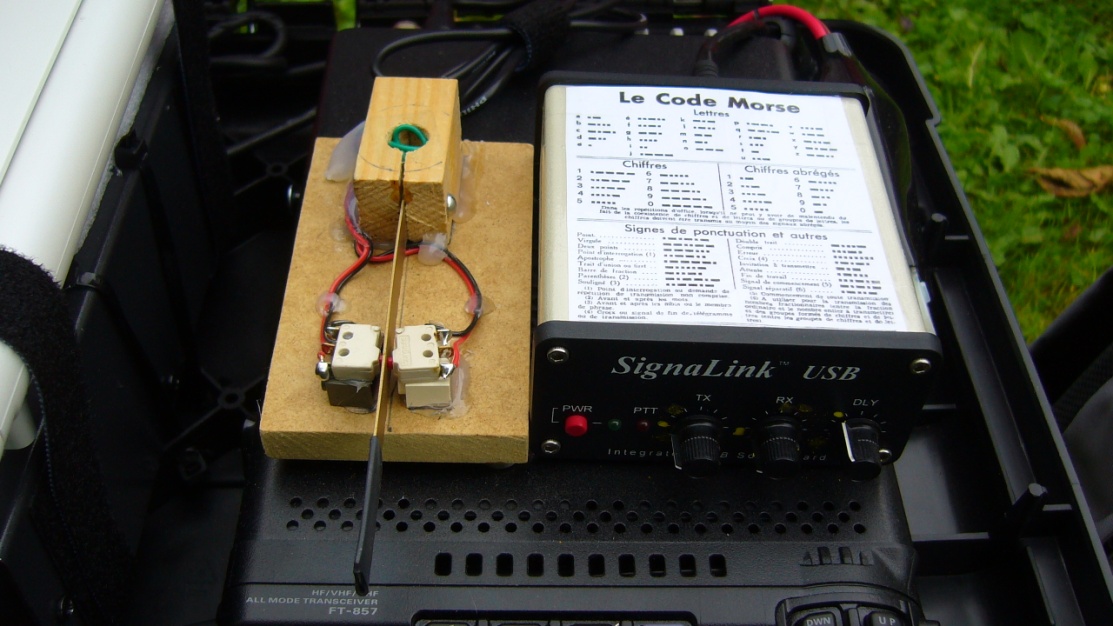

Le PC se place à l'arrière de la mallette, le couvercle servant de pare-soleil... Afin de pouvoir faire de la CW, j'ai réalisé un manipulateur morse de type "iambic" en utilisant une lame de scie comme manipulateur et des micro-switches pour les contacts "dit-dah"... (photo ci-dessous). Quatre petits aimants à Néodyme collés sous le socle maintiennent fermement le manipulateur sur le boîtier métallique du transceiver.

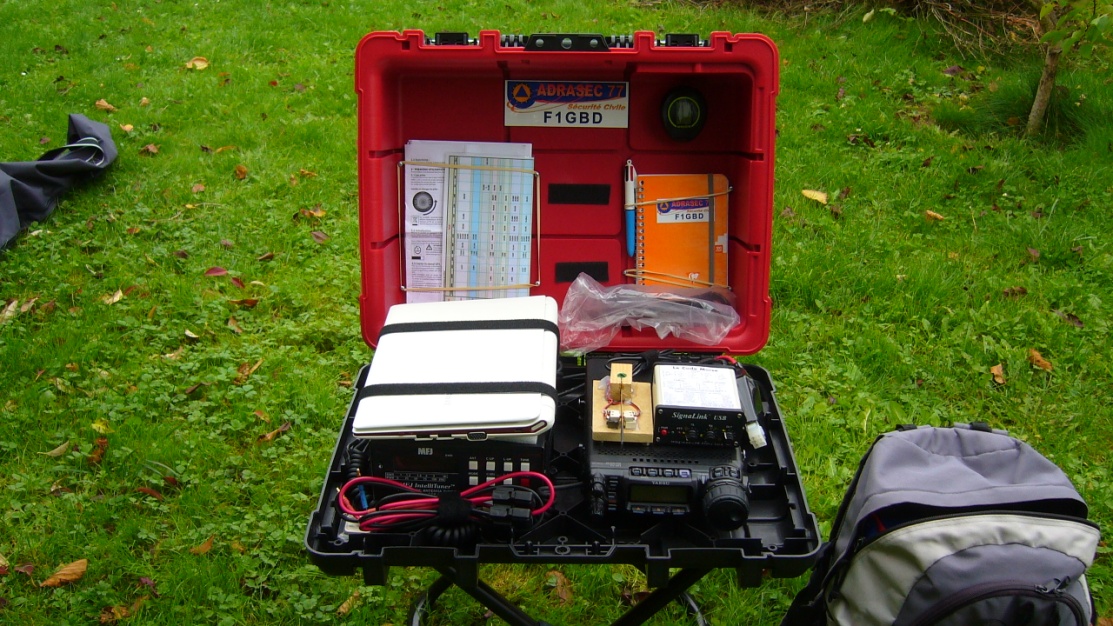

Voici comment sont emballés les différents éléments dans la mallette pour le transport. Le PC est fixé sur le tuner avec des sangles velcro.
