Installation du code binaire de DFT406 dans la carte Arduino MEGA2560

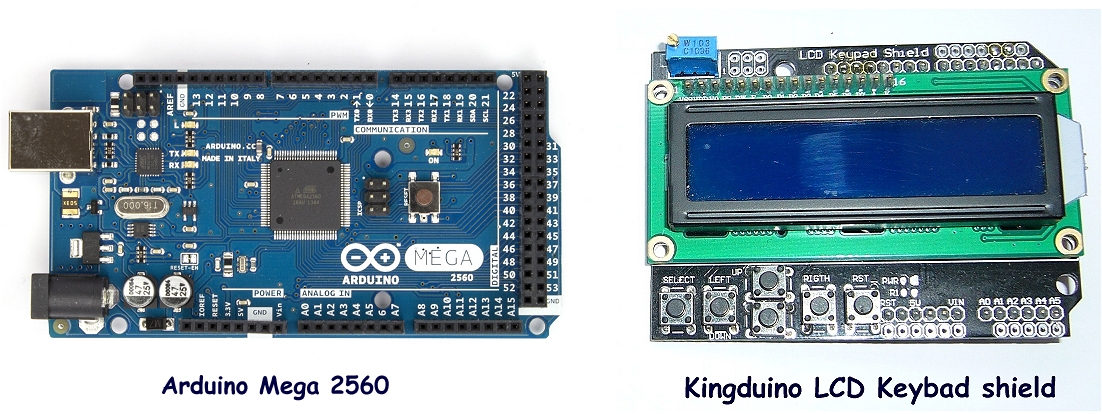

Matériel requis pour tester le DFT406:

• une carte Arduino MEGA2560
• un module afficheur Kingduino LCD Keybad shield (optionnel) mais bien pratique

1. La première des opérations à effectuer est de télécharger l'ensemble de ce hub sous forme d'archive ZIP sur votre disque dur. Il faut pour cela cliquer sur "Download ZIP" sur la page sommaire. ![Téléchargez le contenu de ce HUB] (https://raw.githubusercontent.com/f1gbd/F1GBD/master/images/Installation_com0.jpg)

Vous allez obtenir une archive ZIP "FIGBD-master.zip" qu'il faut décompacter.

2. Pour installer le code binaire (hex) du firmware du DFT406 dans l'Arduino MEGA, il faut connecter le câble USB sur la carte Arduino MEGA

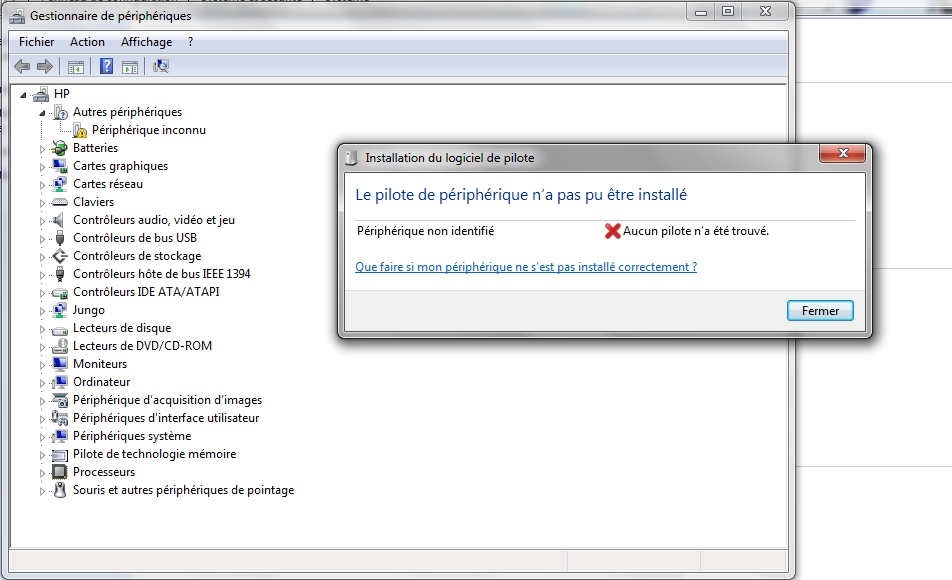

• le drivers de communication avec la carte s'installe et le message suivant est affiché:

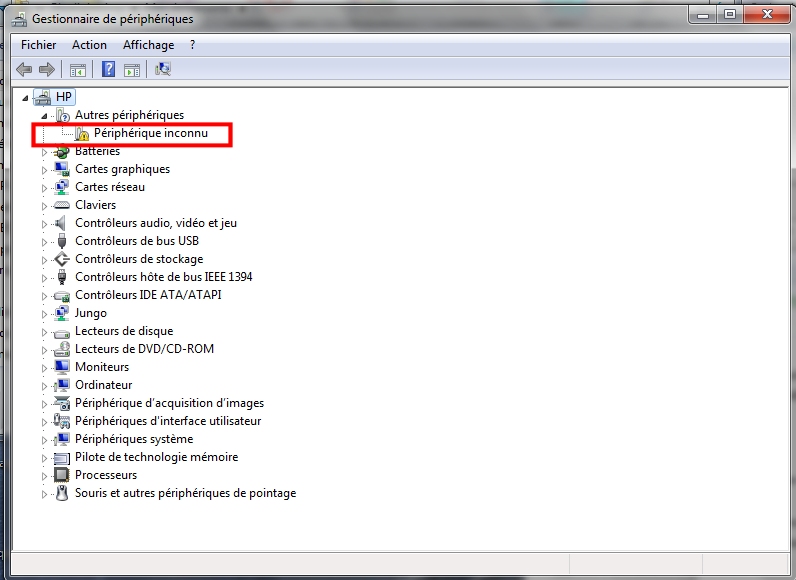

3. Après quelques minutes, le message "périphérique inconnu" est affiché par le gestionnaire de périphériques :

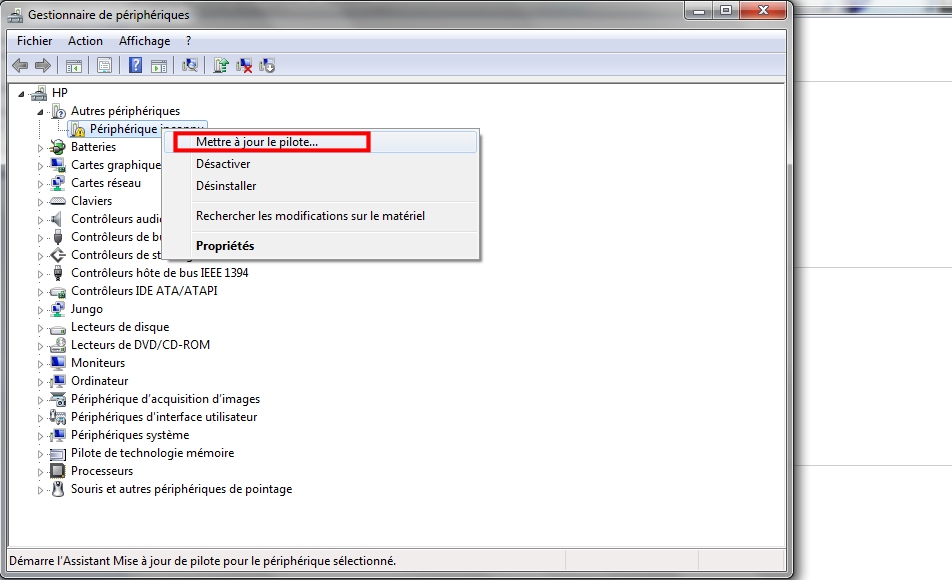

4. Cliquez-droit sur "Périphérique inconnu" pour "Mettre à jour le pilote" :

5. Sélectionnez le dossier "Drivers" :

6. sélectionnez "Installer ce pilote quand même" :

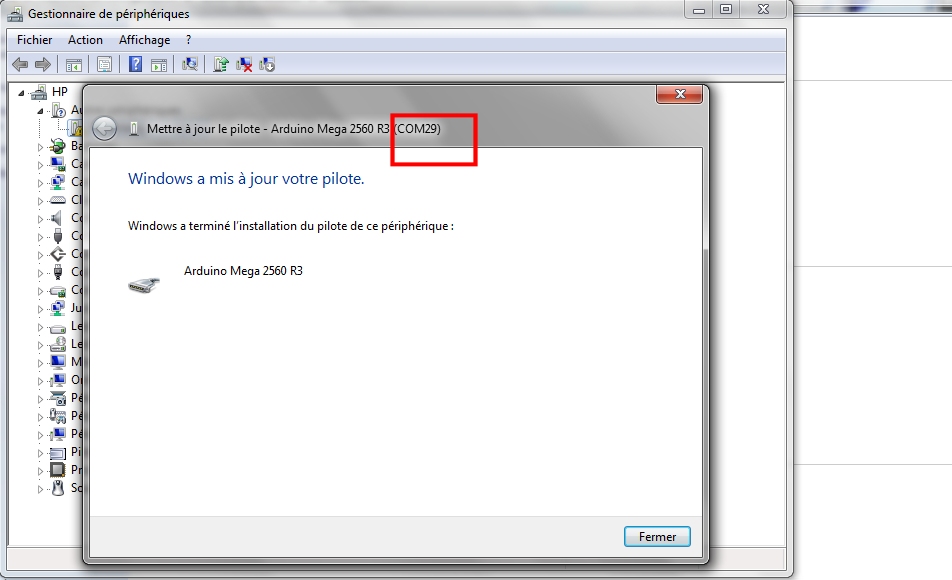

7. Après quelques minutes, le pilote s'installe, notez bien le n° du port COM, ici le port COM29:

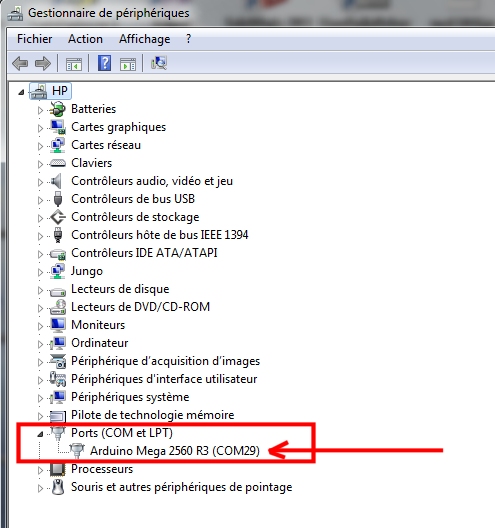

8. Vérifiez bien dans le gestionnaire de périphérique que c'est le bon port COM :

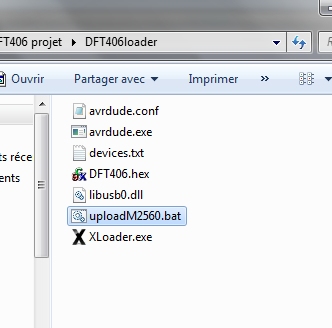

9. Assurez vous que l'Arduino MEGA est connecté, ouvrir le dossier "DFT406loader"

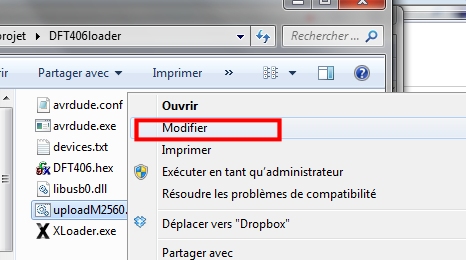

9. Cliquez-droit sur le fichier "UploadM2560.bat" afin de le modifier :

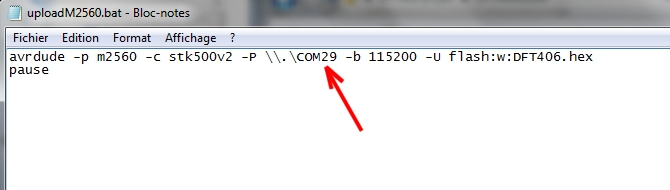

10. Affectez le bon port COM (ici par exemple le COM 29) :

11. Puis exécutez le programme "UploadM2560.bat" :

12. Si tout ce déroule correctement, voici ce que l'on observe

11. Voilà, votre DFT406 est prêt pour les tests, vous n'avez plus qu'à le connecter sur le DDF2020...
