Voici un petit tutoriel qui vous explique comment envoyer ou recevoir une petite image en mode décamétrique en utilisant le logiciel FLdigi.

J'ai utilisé le logiciel FLdigi version 3.23.04 disponible en téléchargement libre et gratuit à cette adresse : http://sourceforge.net/projects/fldigi/files/fldigi/

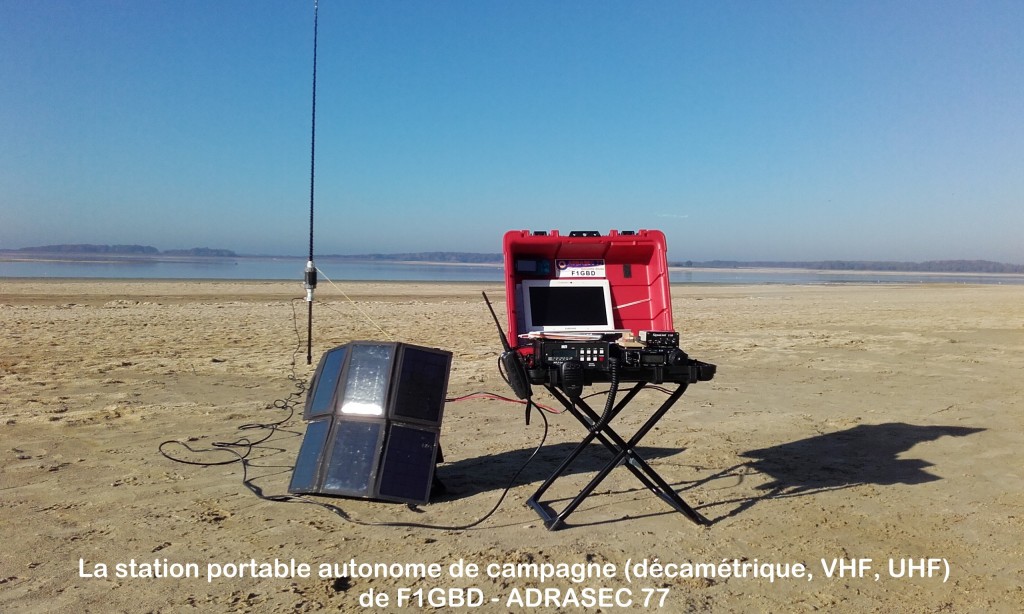

Ce tutoriel suppose que vous avez déjà paramétré et configuré correctement FLdigi avec votre interface de communication (Signalink, MicroHam ou autre) connectée à votre transceiver décamétrique. En ce qui me concerne, j'utilise un transceiver Yaesu FT-857 avec une interface Signalink USB installé dans la mallette de terrain "maison" MRT v2.0 déjà présentée dans ce site..

FLdigi

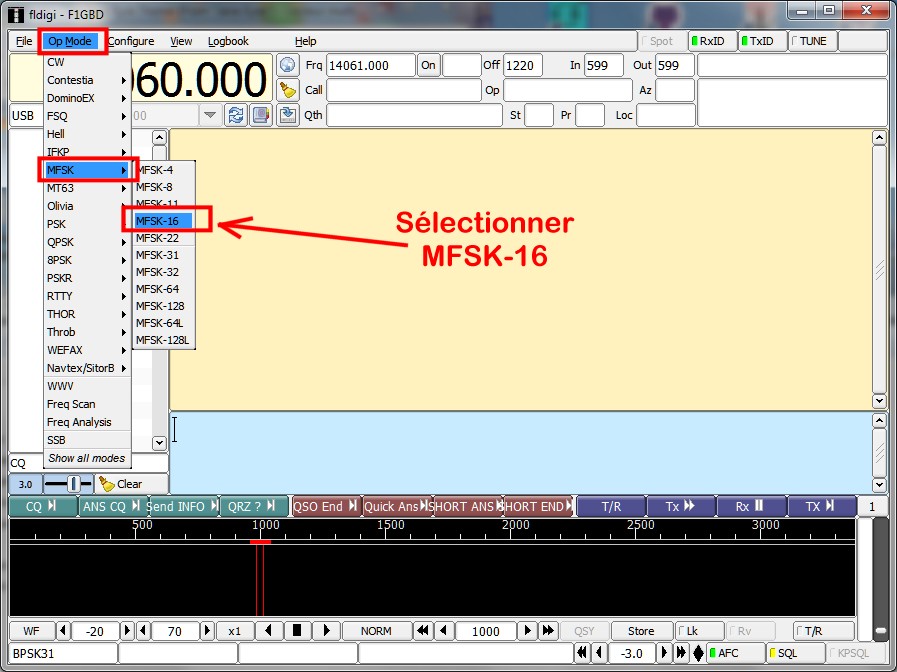

Pour envoyer une image de petite taille (ici dans l'exemple (400x294) taille 46 Ko en jpg), les deux correspondants doivent se mettre dans le mode MFSK-16

FLdigi

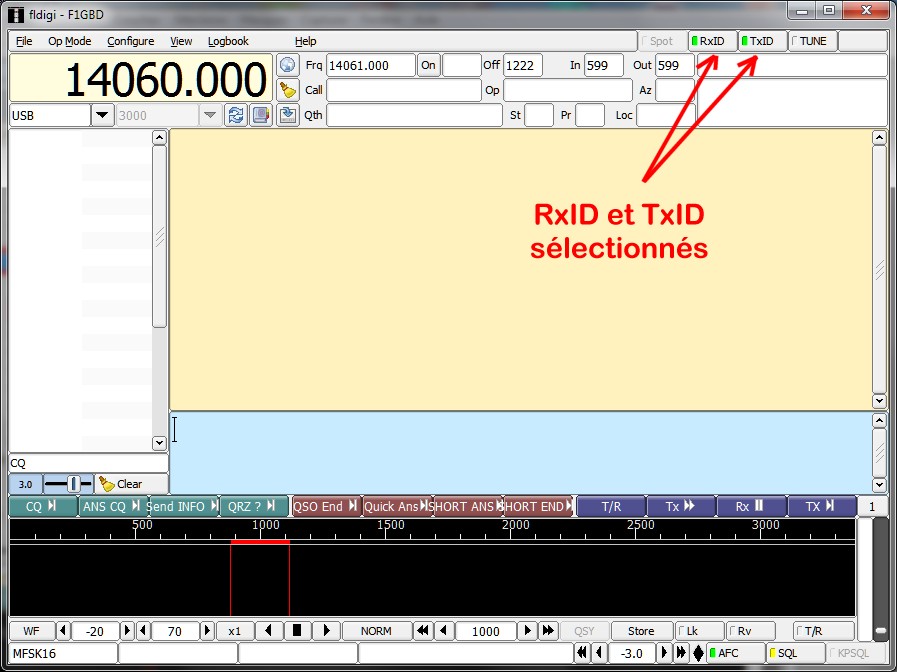

les indicateurs RxID et TxID doivent être ACTIVES pour l'émetteur et le récepteur de l'image.

FLdigi

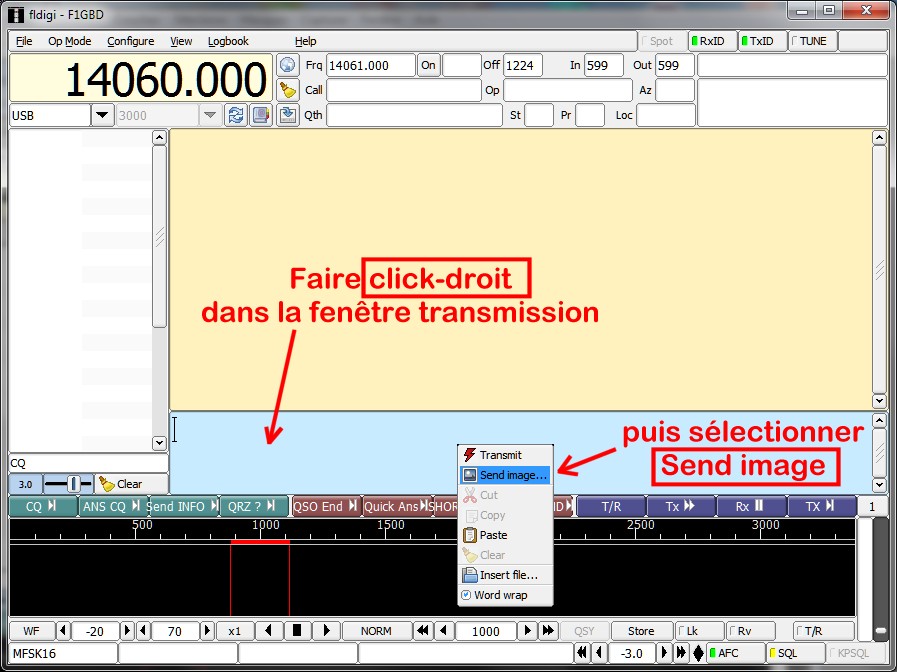

Pour envoyer une image, c'est tout simple.... Il suffit de faire un click-droit sur la zone bleue (voir ci-dessous):

FLdigi

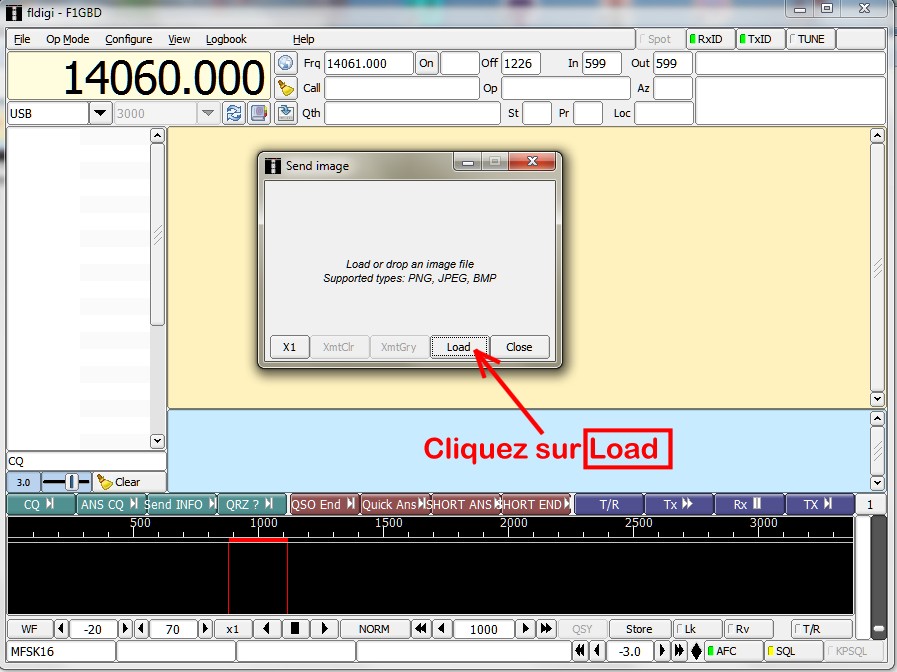

Une fenêtre apparaît, cliquez sur le bouton Load

FLdigi

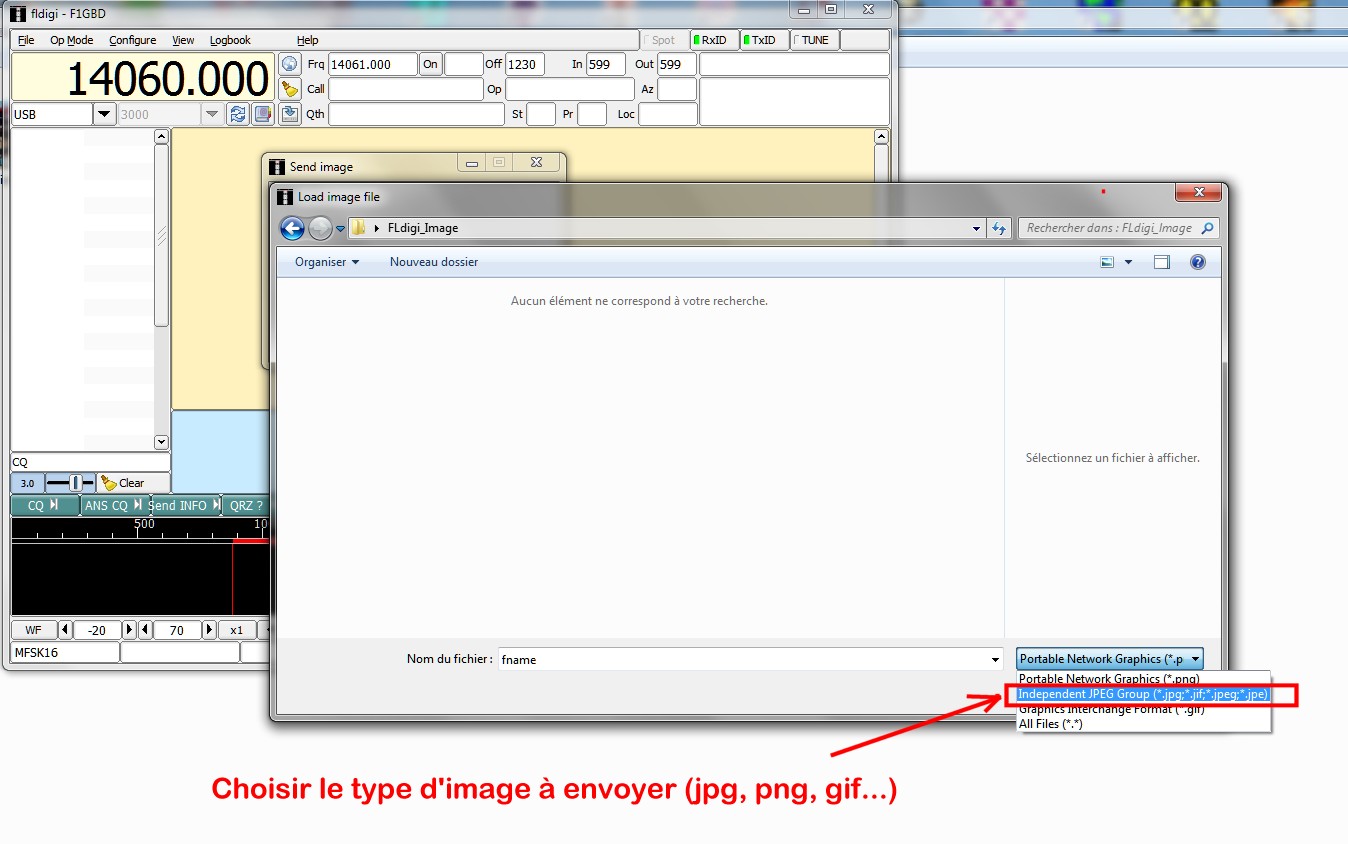

Choisir le type d'image à transmettre (jpeg, png ou gif...)

FLdigi

Pour envoyer l'image en :

  • "niveaux de gris" (fortement recommandé), cliquez sur le bouton XmtrGry
  • "couleur", il suffit de cliquez sur le bouton XmtrClr

Remarque: Si la couleur n'est pas indispensable, je recommande d'envoyer l'image en "niveaux de gris" afin de réduire le temps de transmission.

FLdigi

L'image apparaît dans la fenêtre au fur et à mesure de sa transmission, pour l'interrompre cliquez sur AbortXmt

FLdigi

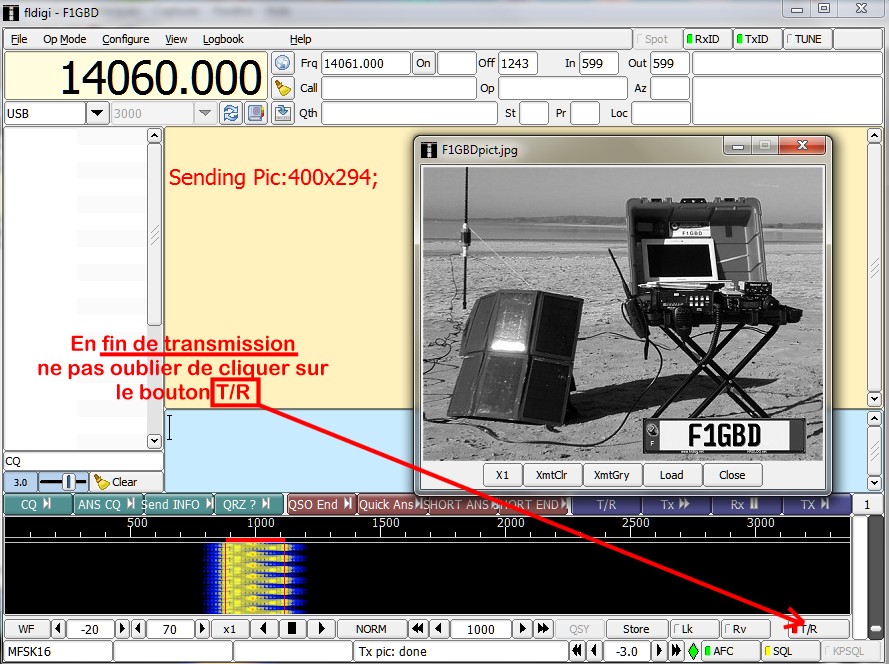

Une fois l'image transmise n'oubliez pas de cliquer sur le bouton T/R pour couper l'émission du transceiver.

FLdigi

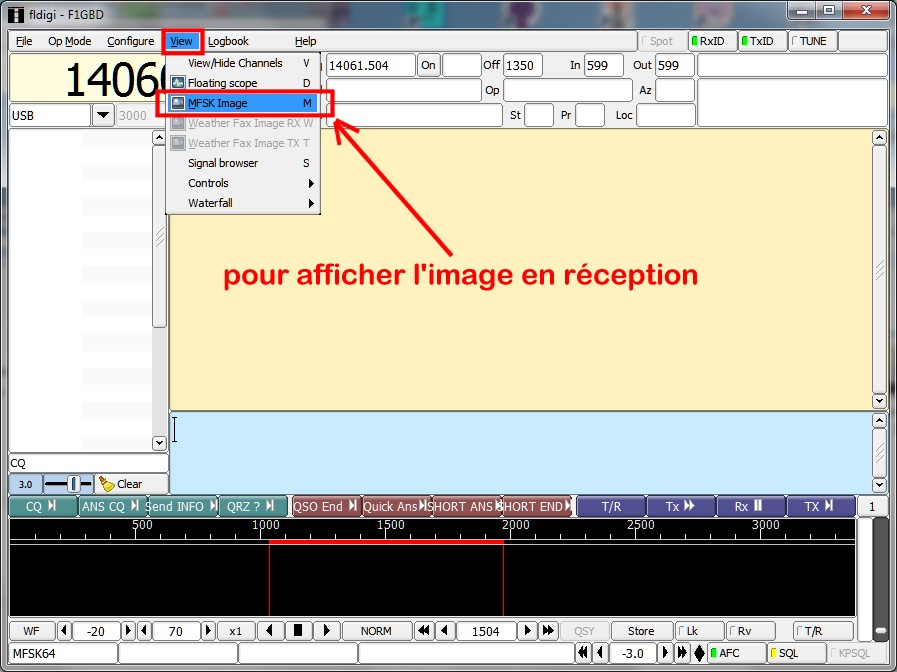

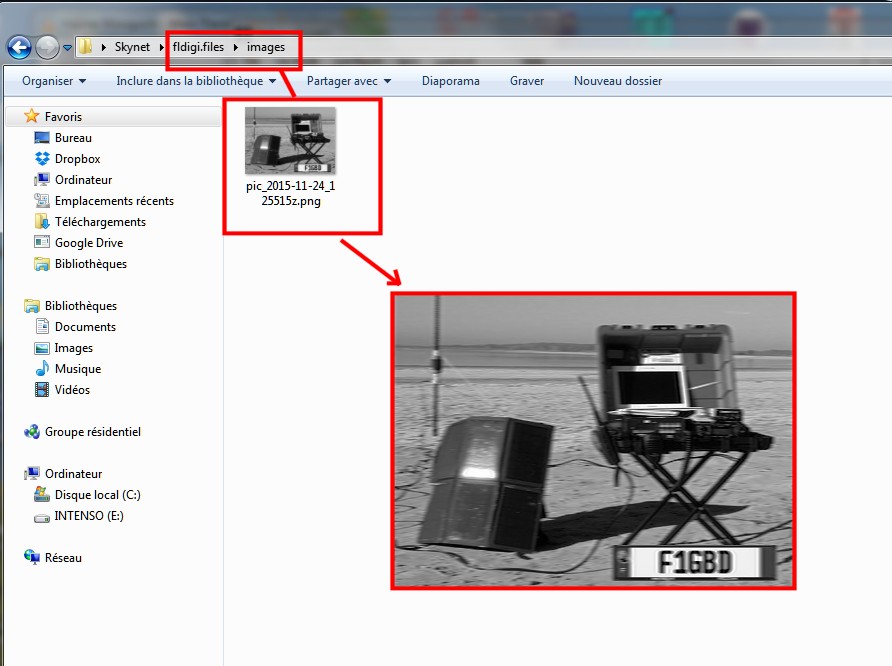

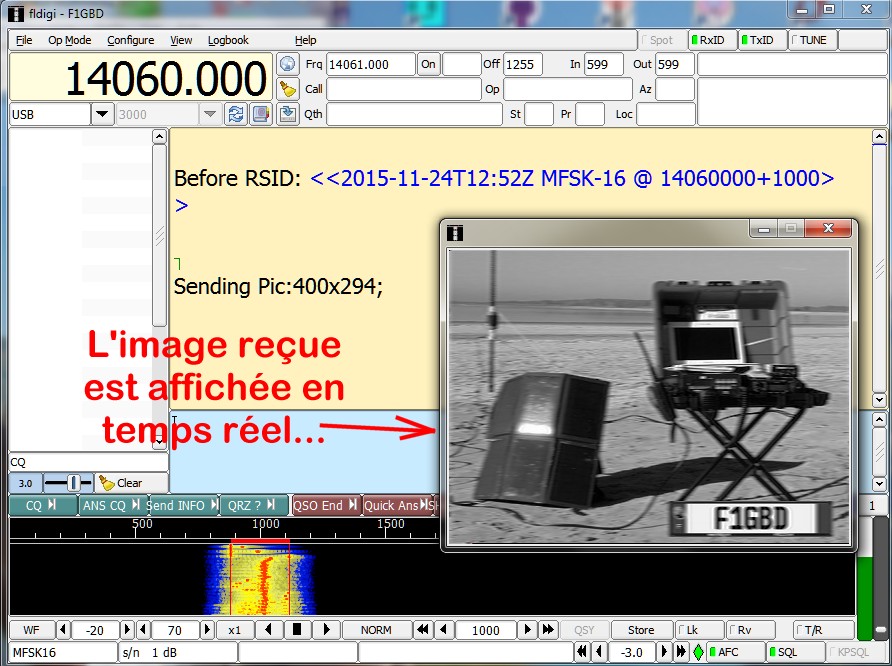

Côté receveur, l'image reçue peut être affichée en temps réel en sélectionnant l'option MFSK image dans le menu View

FLdigi

FLdigi

FLdigi

FLdigi

Et voilà...

Bonnes transmissions d'images avec FLdigi en décamétrique...

73 de F1GBD
