Voici un exemple pratique d'utilisation du logiciel de simulation 4nec2 pour la mise au point et l'étude d'une antenne NVIS de type demi-dipôle.
Si vous n'avez pas déjà installé le logiciel 4nec2 reportez-vous à cette page
"Le N.V.I.S. (Near Vertical Incidence Skywave), en français : onde radio ionosphèrique à incidence quasi verticale, est un mode de propagation utilisé pour des radiocommunications locales et régionales dans la bande des moyennes fréquences et hautes fréquences (1,6 à 12 MHz) à l’intérieur d’une zone arbitraire de 240 km autour de l'émetteur.
Ce mode de propagation des ondes radios nécessite une antenne NVIS dont le lobe de rayonnement principal est en direction du ciel." - source Wikipédia : https://fr.wikipedia.org/wiki/NVIS
source : http://kv5r.com/ham-radio/nvis-army-fm-24-18/
Les antennes NVIS sont fréquemment utilisées par l'armée et les organisations de secours (comme l'ADRASEC pour la France ou l'ARES pour les US). Les stations radio équipées d'antennes NVIS peuvent communiquer entre elles, même si elles sont placées dans le creux d'une vallée ou occultées par des obstacles rendant difficile voir impossible des liaisons radio conventionnelles (VHF, UHF, Décamétrique normal...).
Pour en savoir plus sur la propagation NVIS, je vous recommande de lire cet excellent article de F6CRP à : http://f6crp.pagesperso-orange.fr/ba/nvis_1.htm
En me basant sur l'article de F6CRP, je vais donc commencer par la modélisation d'un demi-dipôle placé horizontalement à différentes hauteurs du sol. Ainsi, grâce au simulateur 4nec2, nous allons pouvoir observer le diagramme de rayonnement de l'antenne en fonction de la hauteur sol du demi-dipôle.

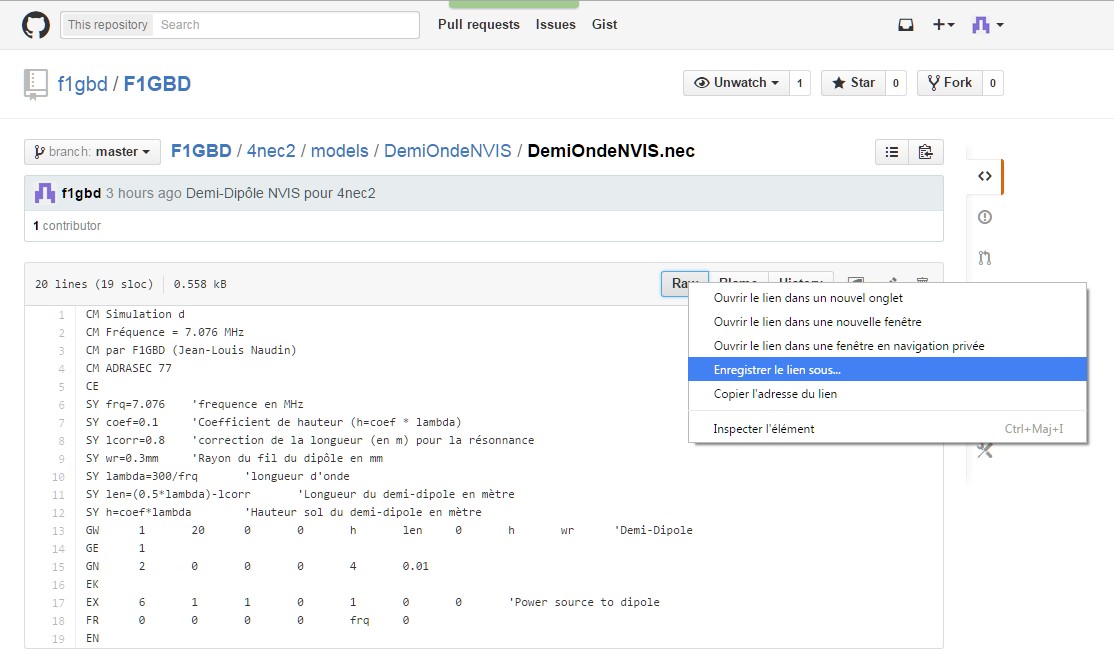

Il faut dans un premier temps télécharger le fichier NEC de simulation du demi-dipôle disponible ICI :
Pour le télécharger, faite un clic-droit sur le bouton RAW et sélectionnez enregistrez sous

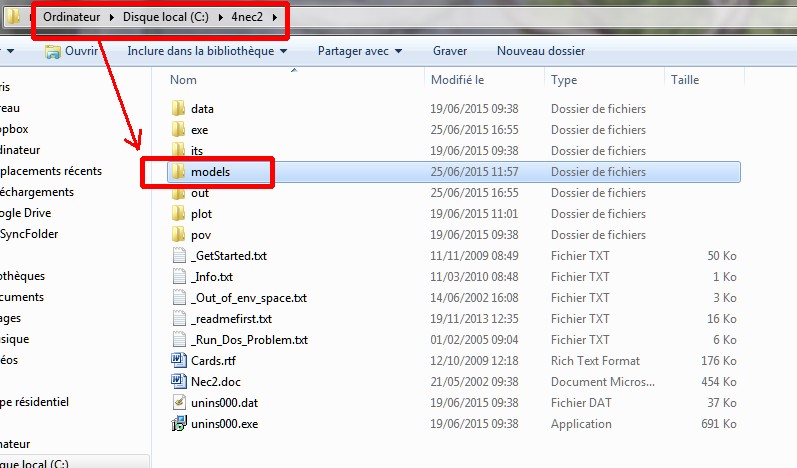

Je vous recommande de l'installer dans le dossier "models" du répertoire de 4nec2 :

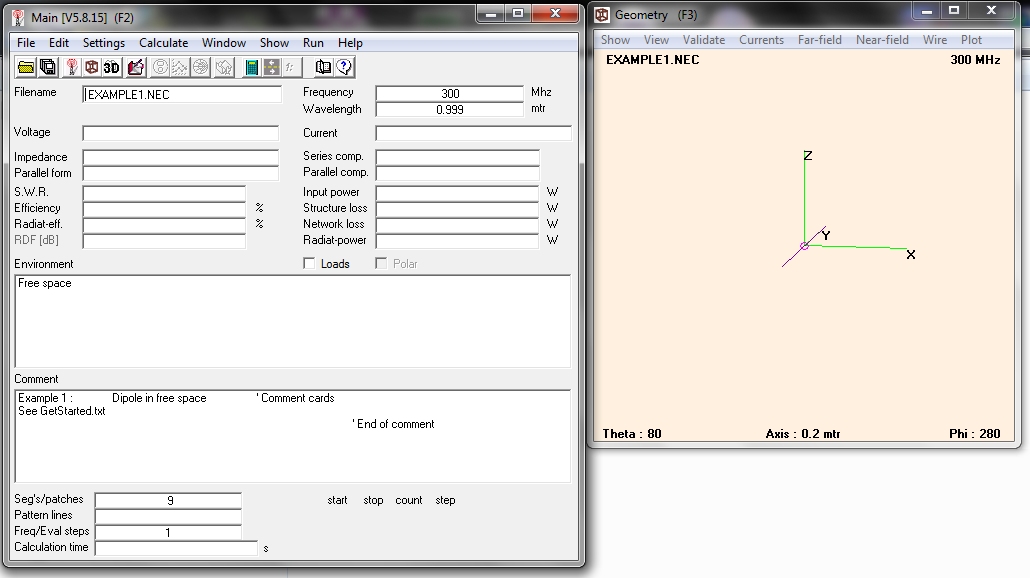

Lancez ensuite l'application 4nec2 :
SUITE DE L'ETUDE du DEMI-DIPOLE NVIS
