1 - Construction de l'antenne capacitive : montage du condensateur

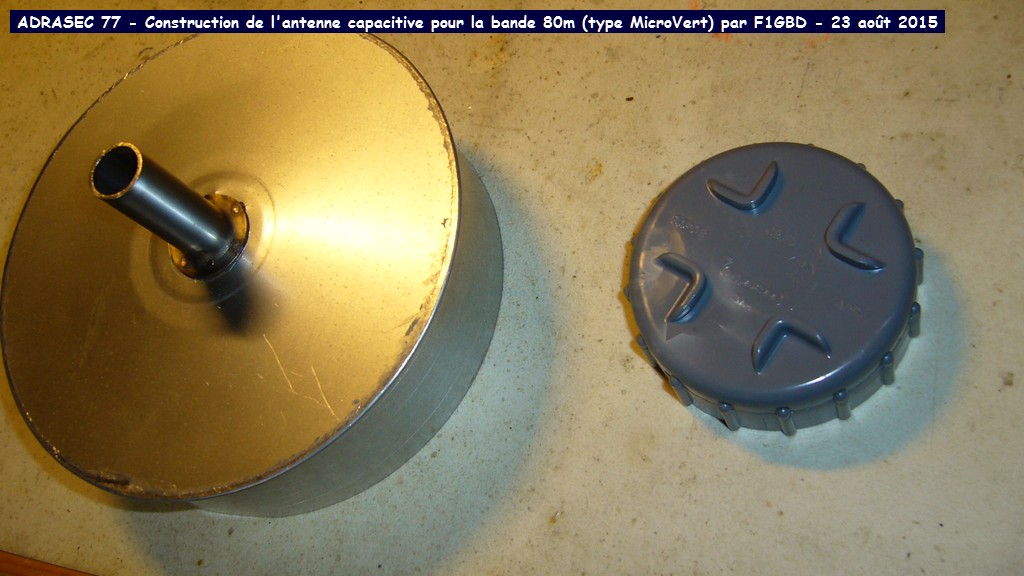

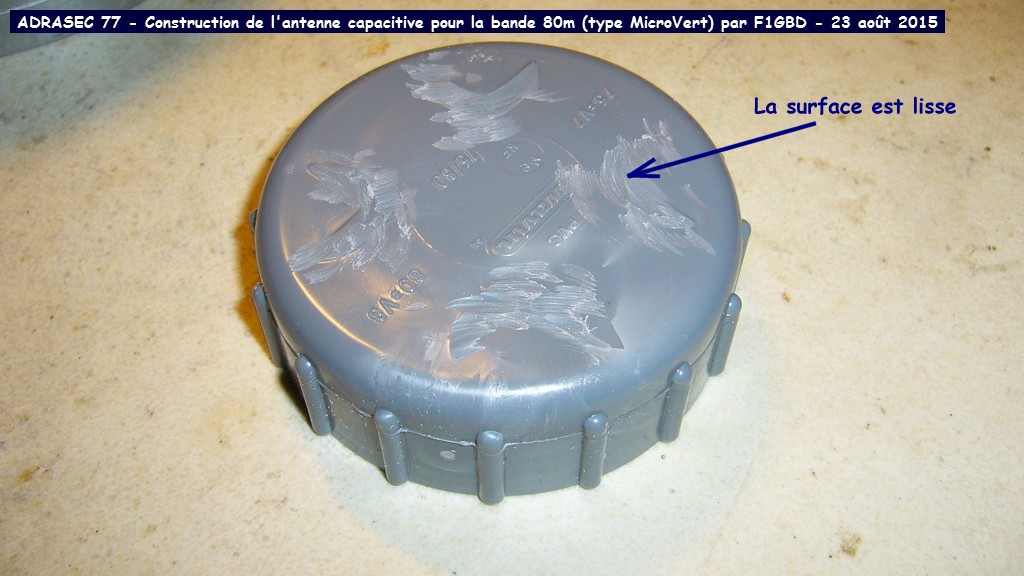

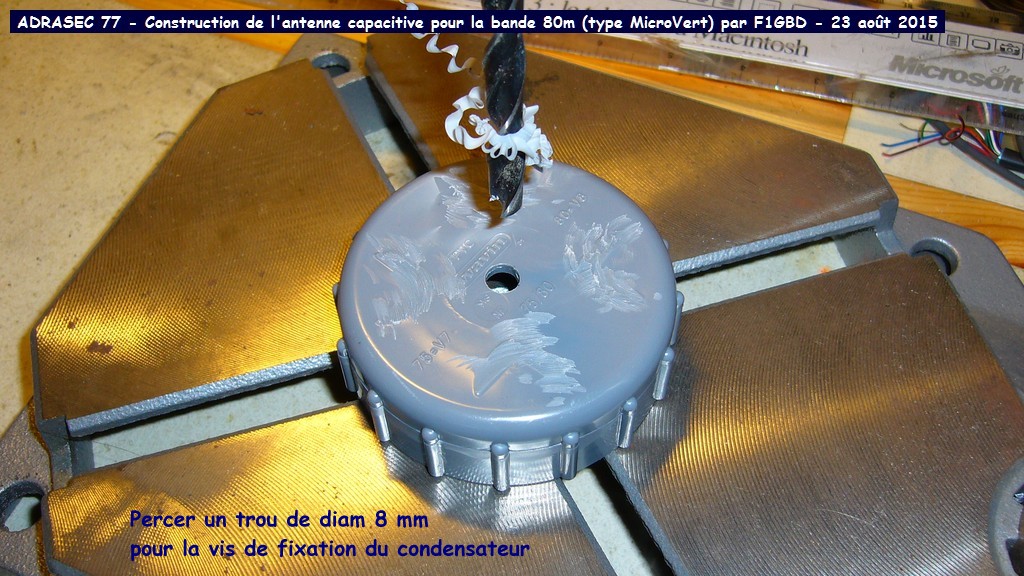

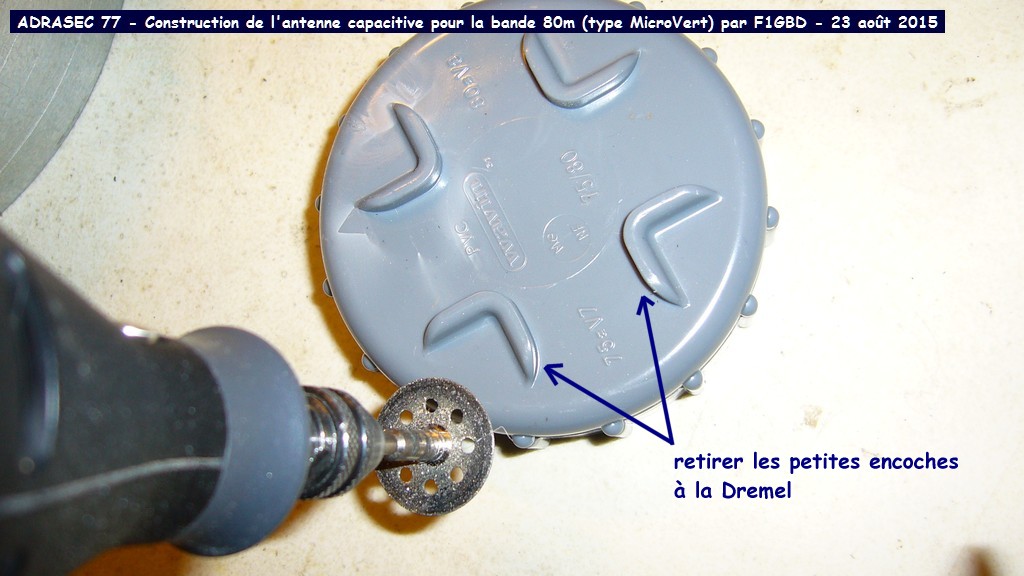

Montage du support du condensateur : perçage du tampon de visite

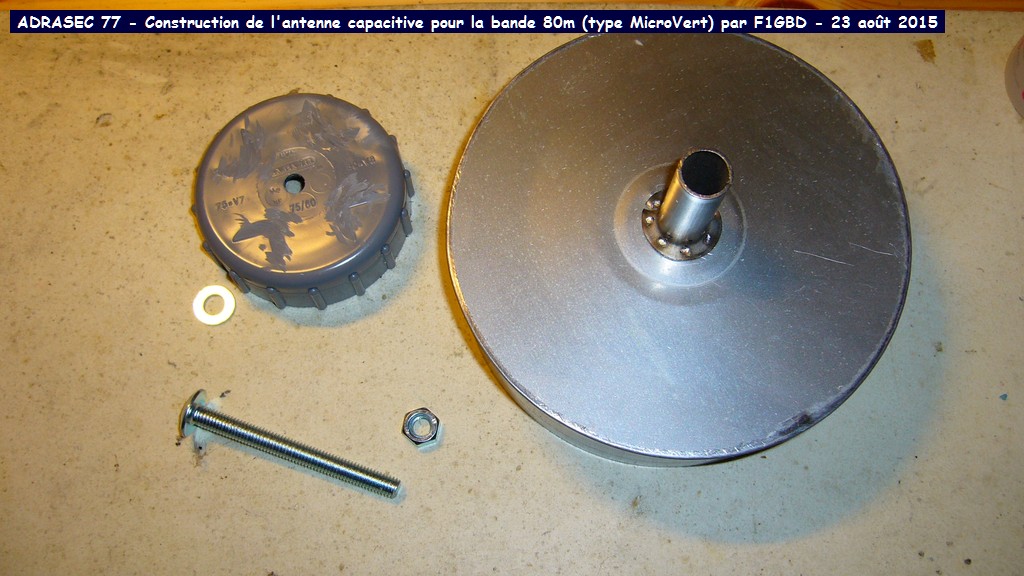

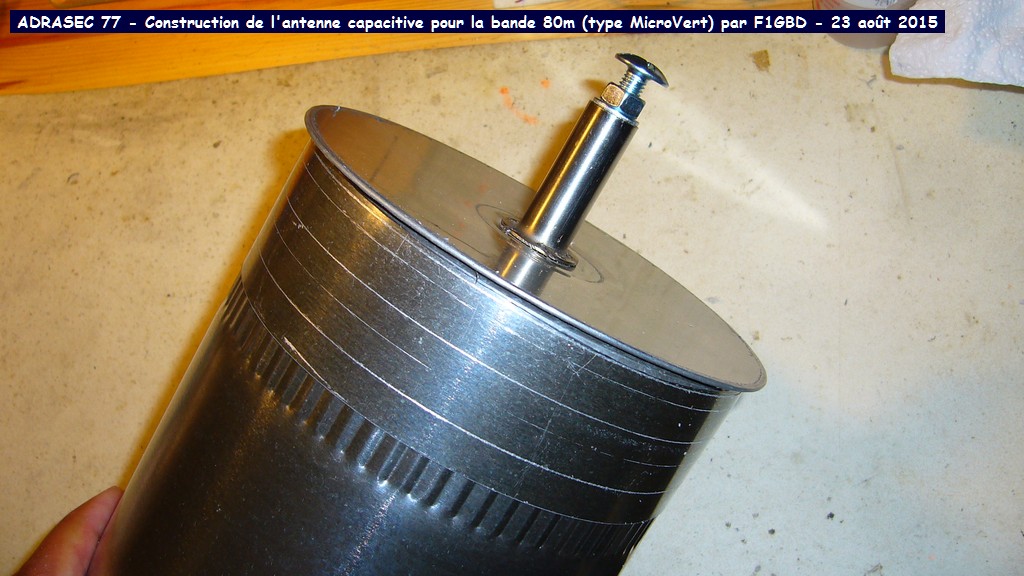

Le boulon poêlier de 8 mm va maintenir en place le tampon de visite en PVC sur le capot en aluminium

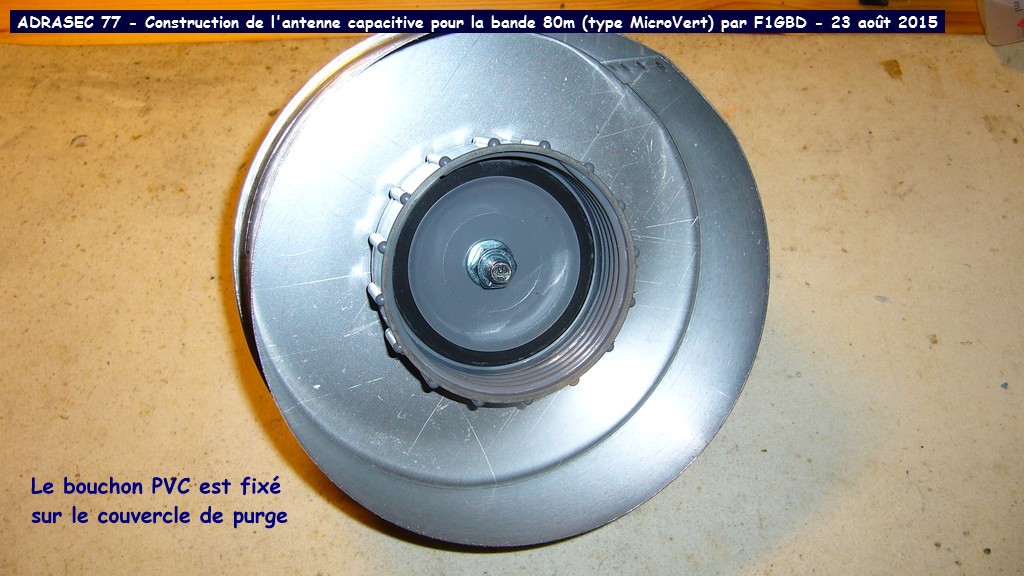

Le tampon de visite ainsi fixé sur le bouchon alu va maintenir centré le condensateur sur le tube PVC principal
Une antenne télescopique pourra être soudée dans l'axe du boulon central pour affiner le réglage du ROS

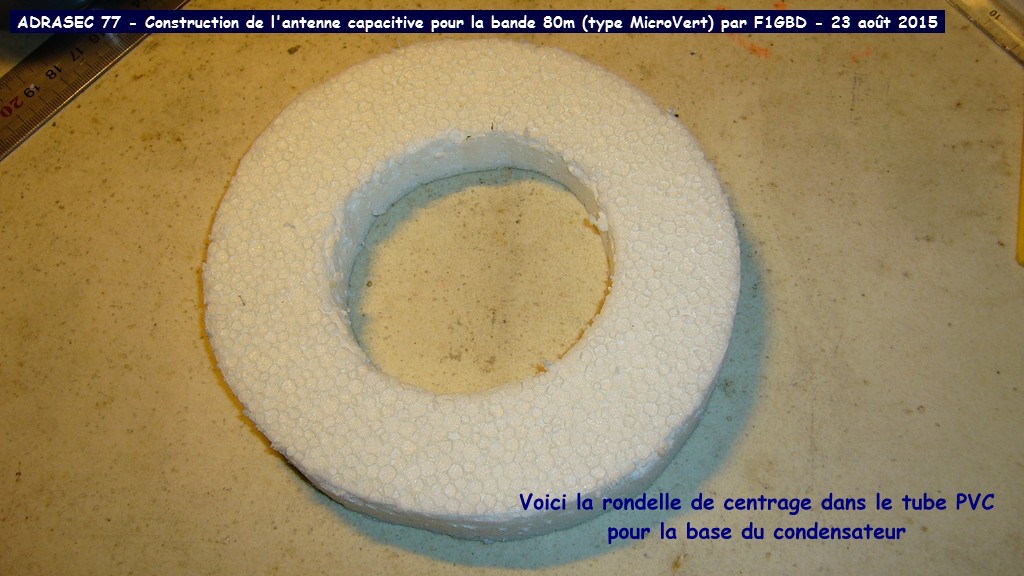

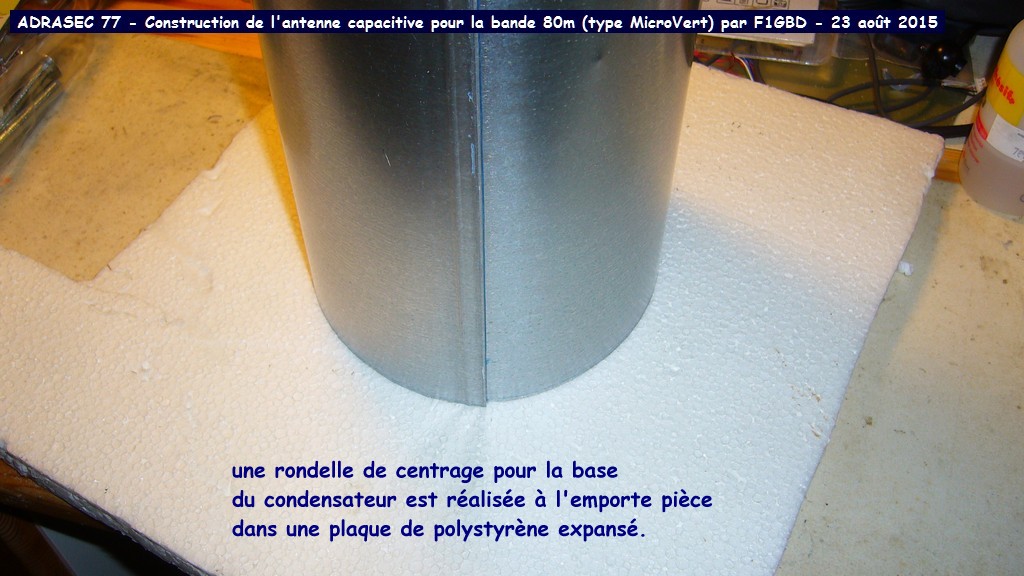

Une rondelle en polystyrène est découpée "à l'emporte pièce" et assure le centrage
SUITE : Construction de l'antenne capacitive : montage de la bobine
