2 - Construction de l'antenne capacitive : montage de la bobine

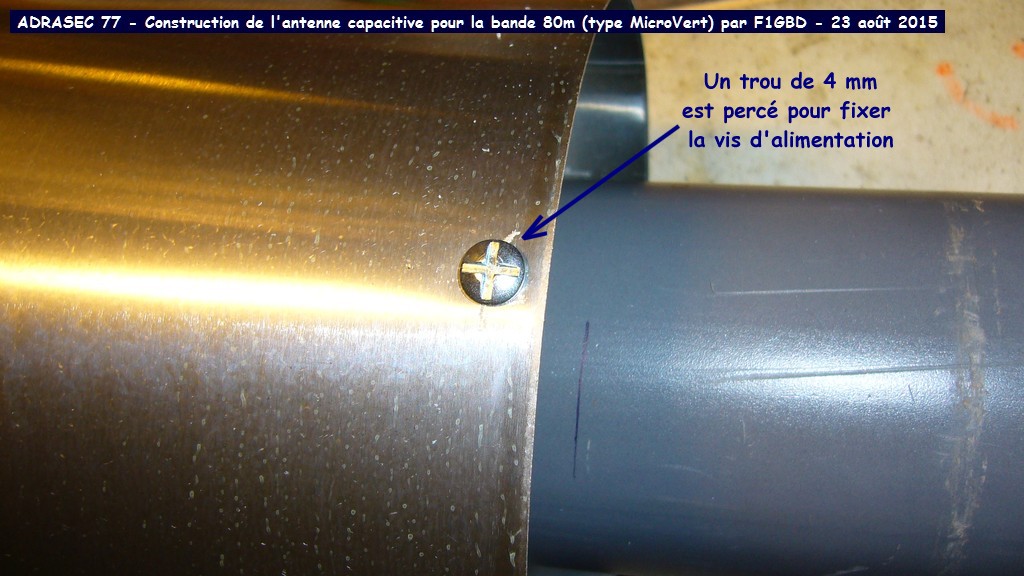

Un trou de 4 mm est percé dans le bas du condensateur pour permettre la mise en place de la vis de fixation du câble d'alimentation de l'antenne.

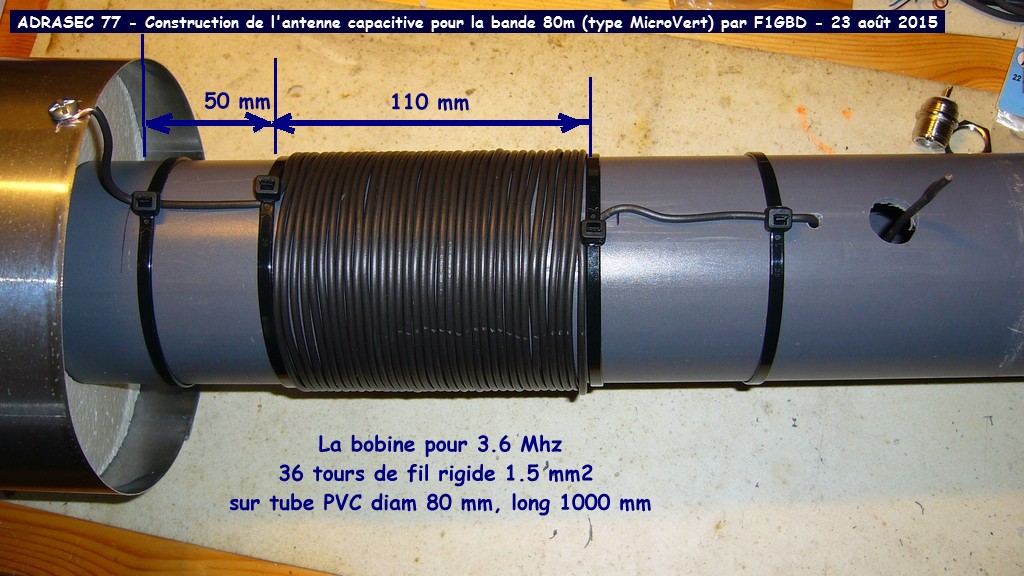

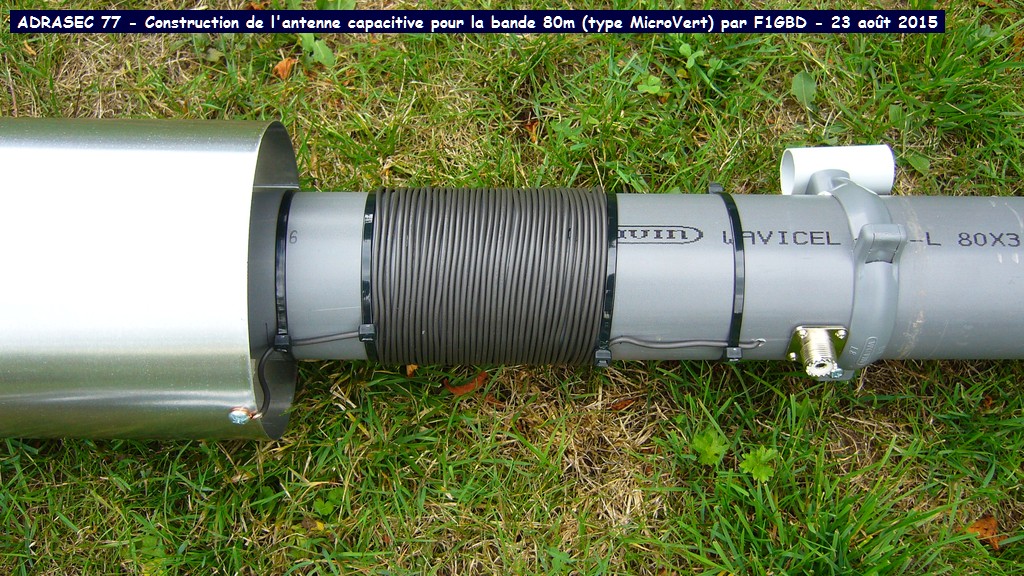

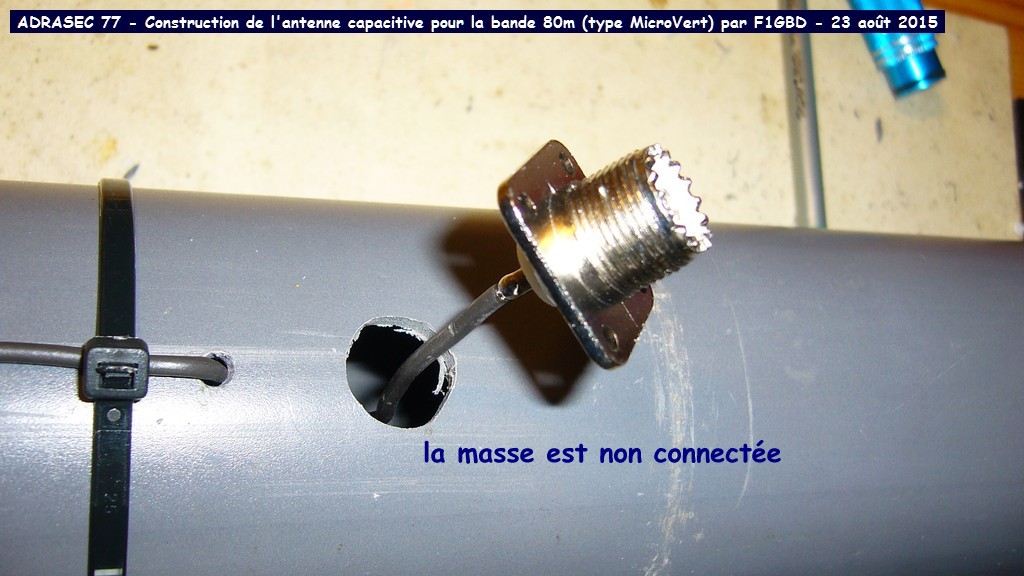

La bobine est mise en place à 50 mm du bas du condensateur. La masse de la PL femelle n'est pas connectée.

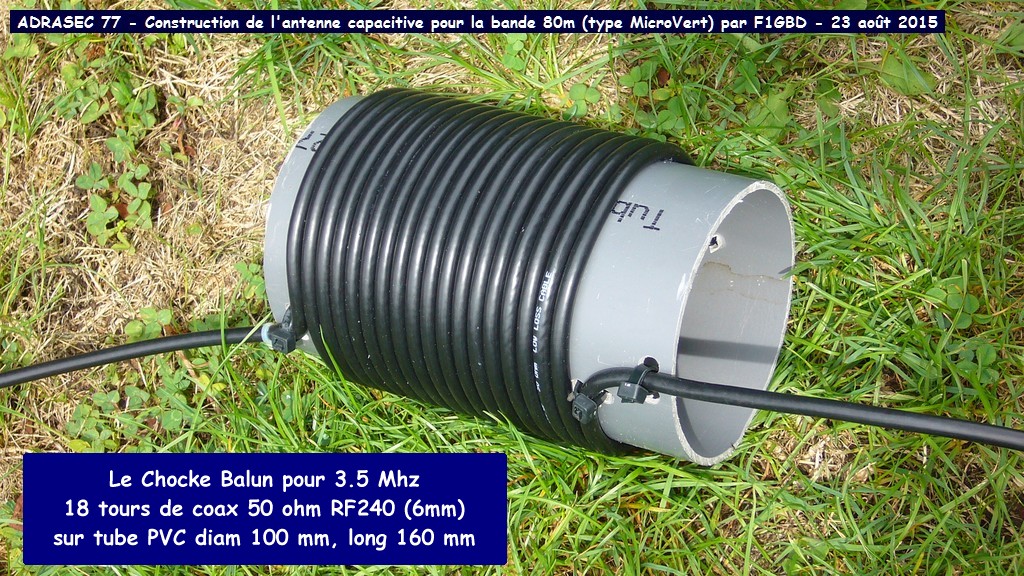

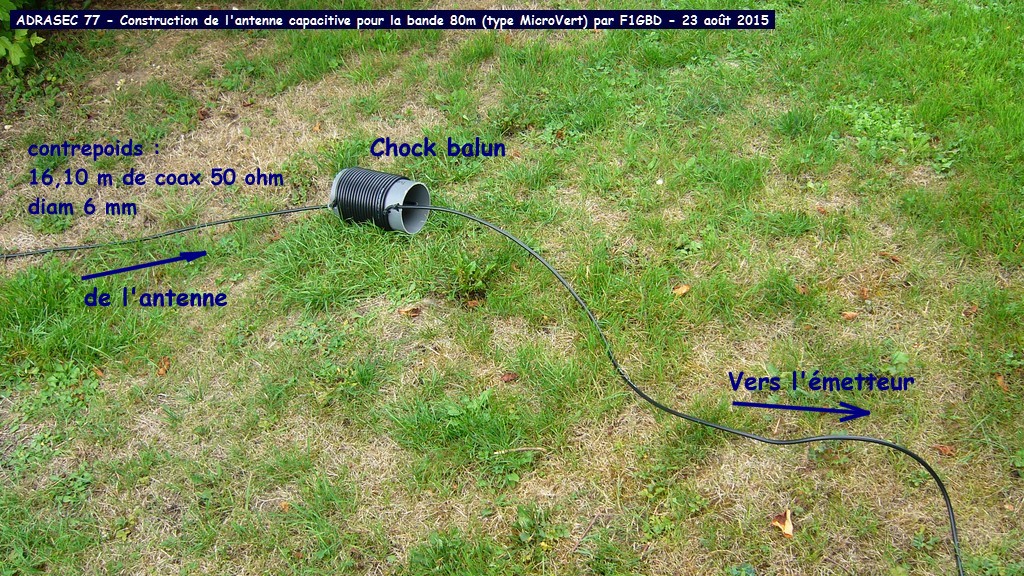

Le "chock balun" est réalisé avec 18 tours de câble coaxial 50 ohm sur un tube de diamètre 100 mm. J'ai utilisé, en tout, 30 m de coaxial RF 240 "Low loss". Le "Chock balunn" est à 16.10m de l'antenne et le reste du câble va vers l'émetteur.

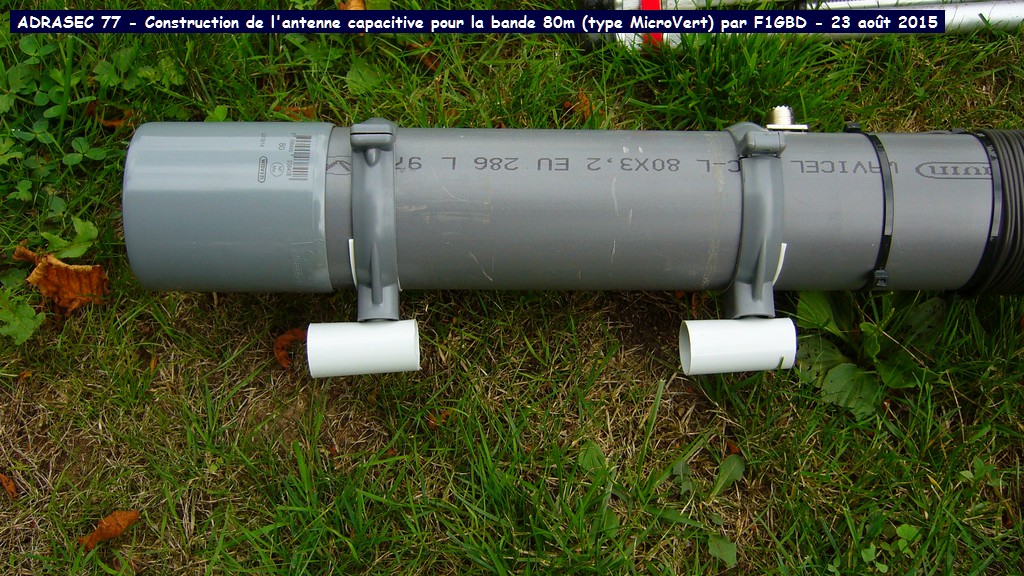

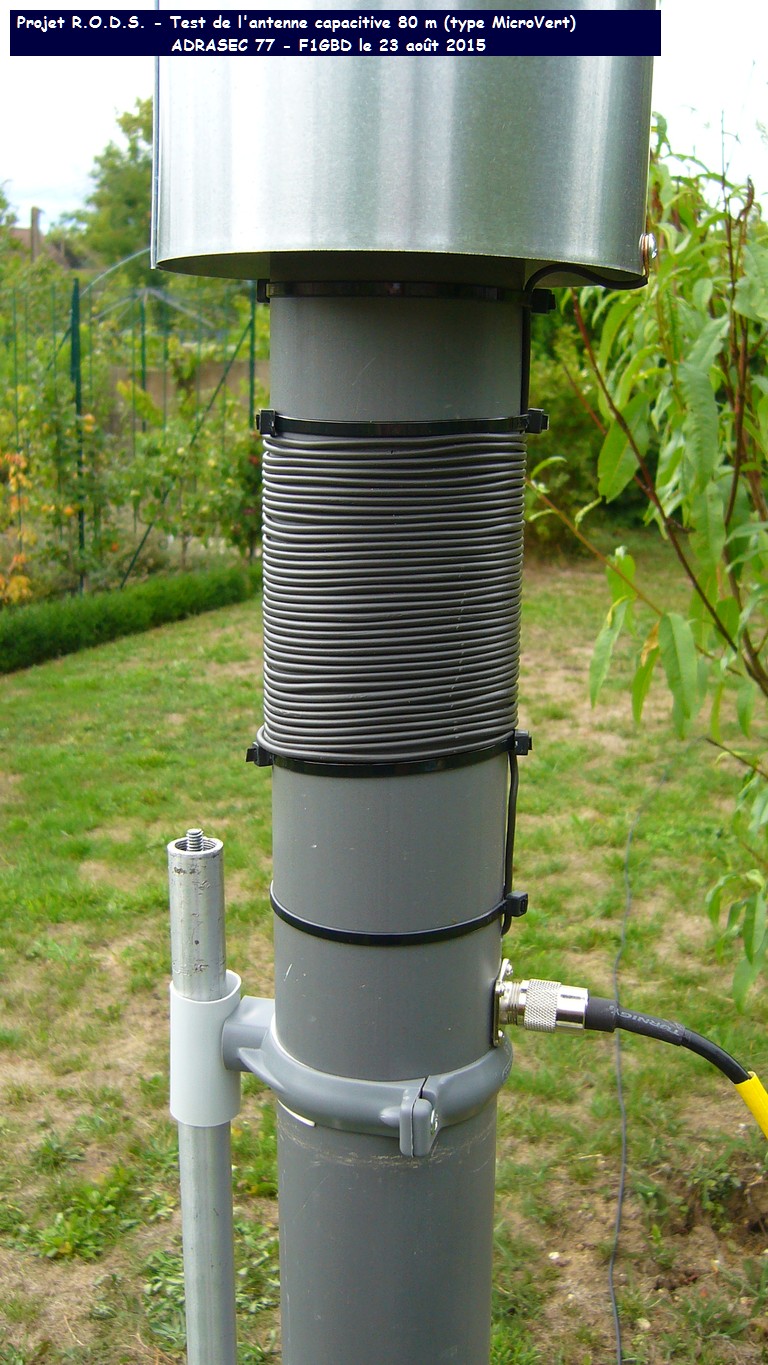

Voici quelques détails de la fixation de l'antenne sur le pied photo

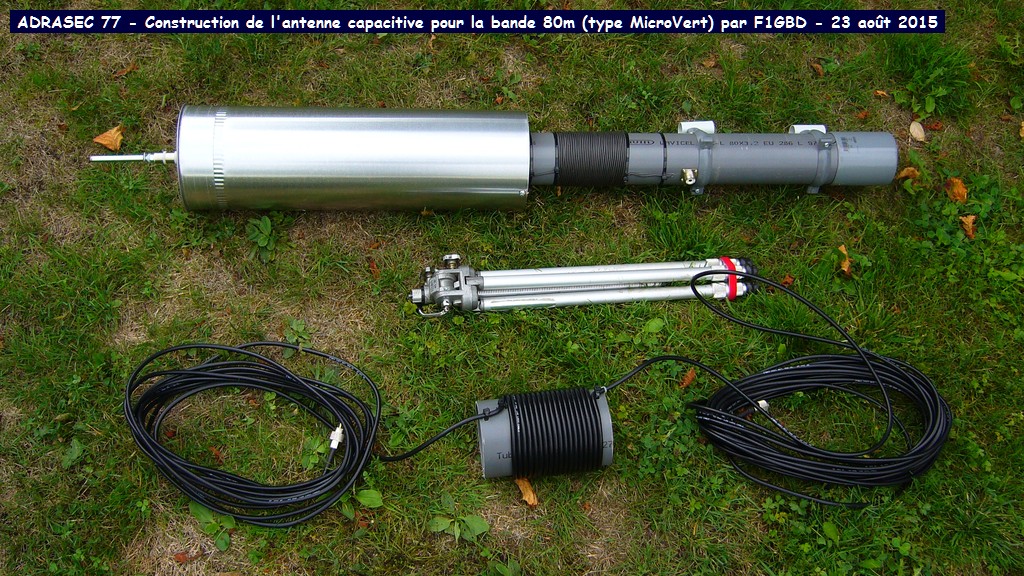

Voici les différents éléments de l'antenne capacitive prête à être déployée.
[2 - Construction de l'antenne capacitive : montage de la bobine]
Paré pour les QSO diurnes en local sur 80 m...
SUITE : Tests et mesures de l'antenne capacitive 80 m
