Tests et mesures de l'antenne capacitive 80 m en mode balise WSPR-2

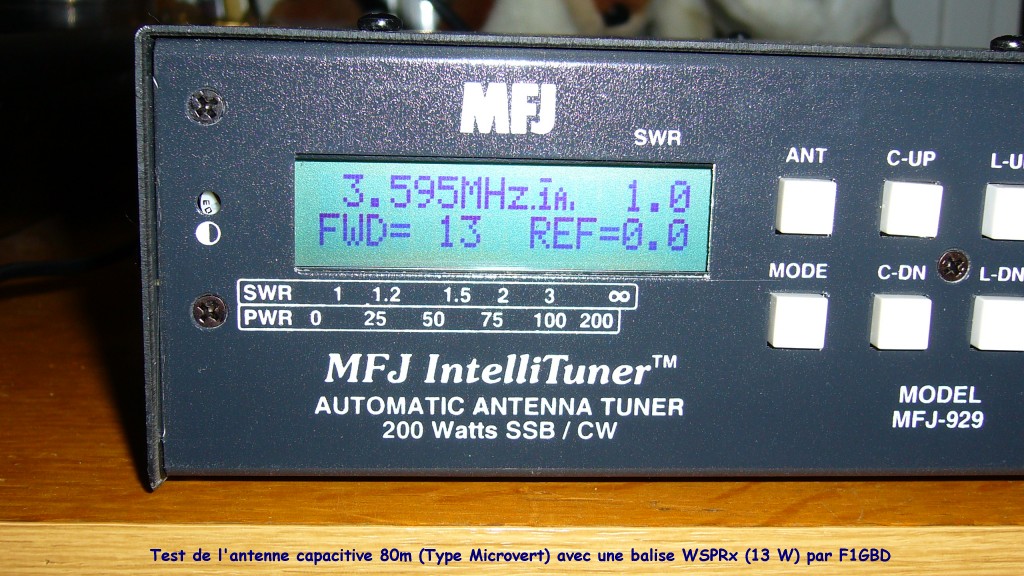

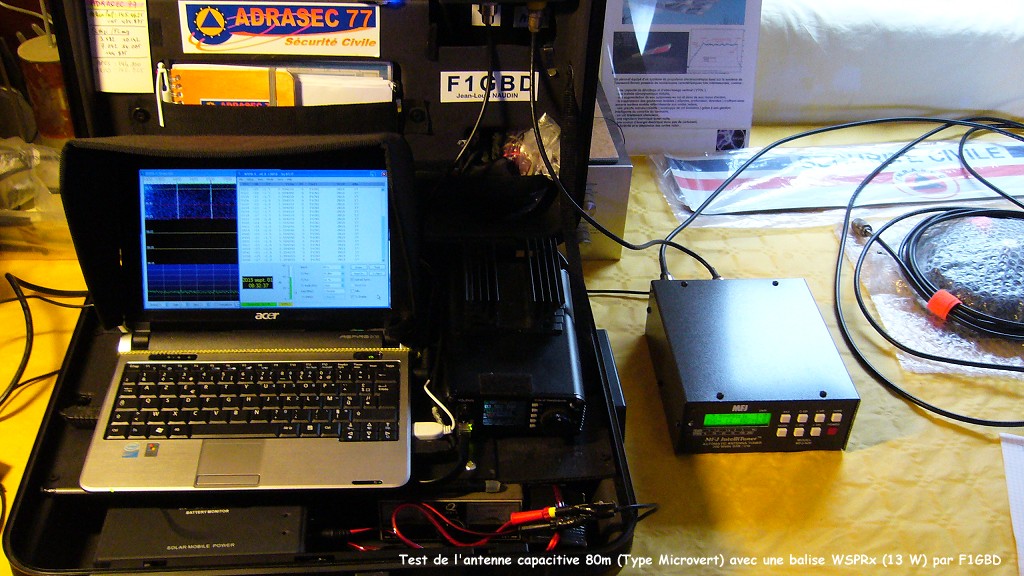

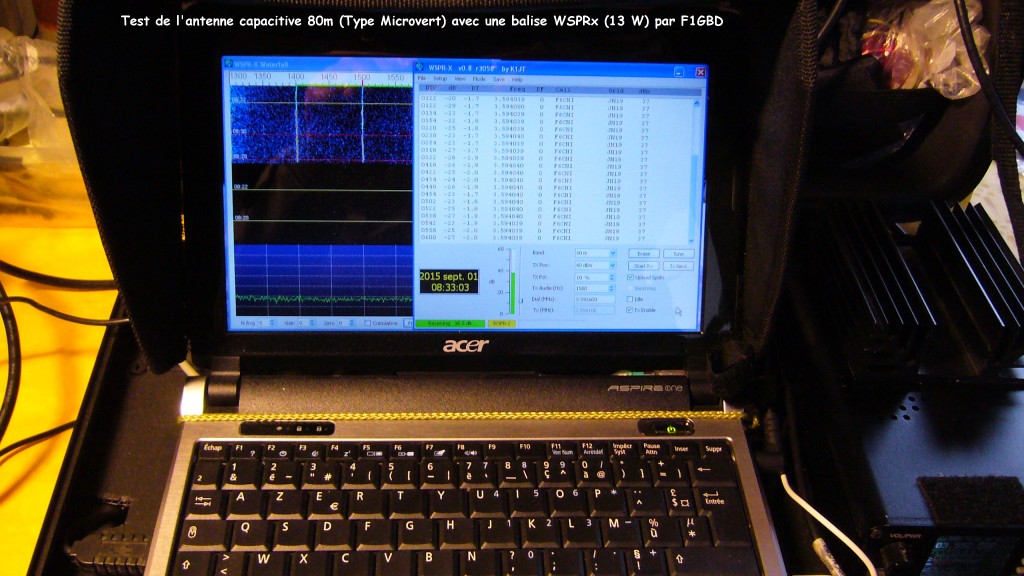

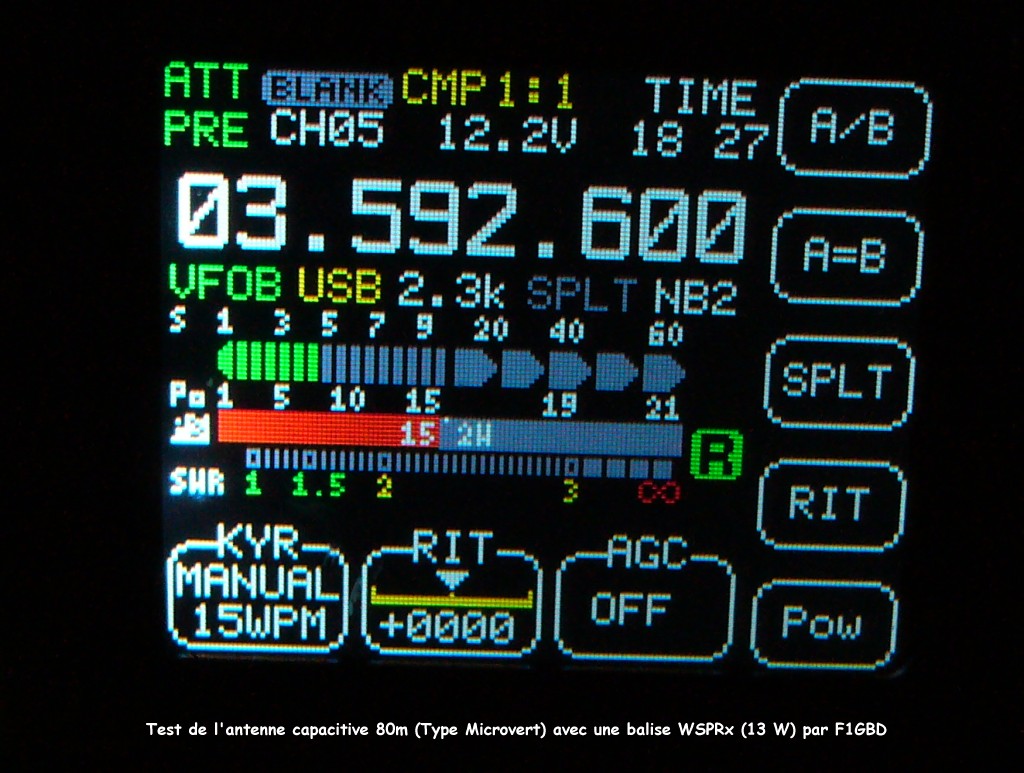

J'ai aussi testé l'antenne sur 24 heures en mode balise avec le logiciel WSPRx de K1JT (4). J'ai utilisé la mallette de terrain ADRASEC-77 équipée d'un émetteur Xiegu X-108 (Puissance maximale à l'émission 20 W) réglé pour une quinzaine de Watts, une boîte de couplage automatique MFJ-929 était connectée sur l'antenne. La puissance mesurée en sortie était de 13 W (41 dBm) avec un ROS de 1.0.

Antenne capacitive 80m Antenne capacitive 80m Antenne capacitive 80m Antenne capacitive 80m Antenne capacitive 80m

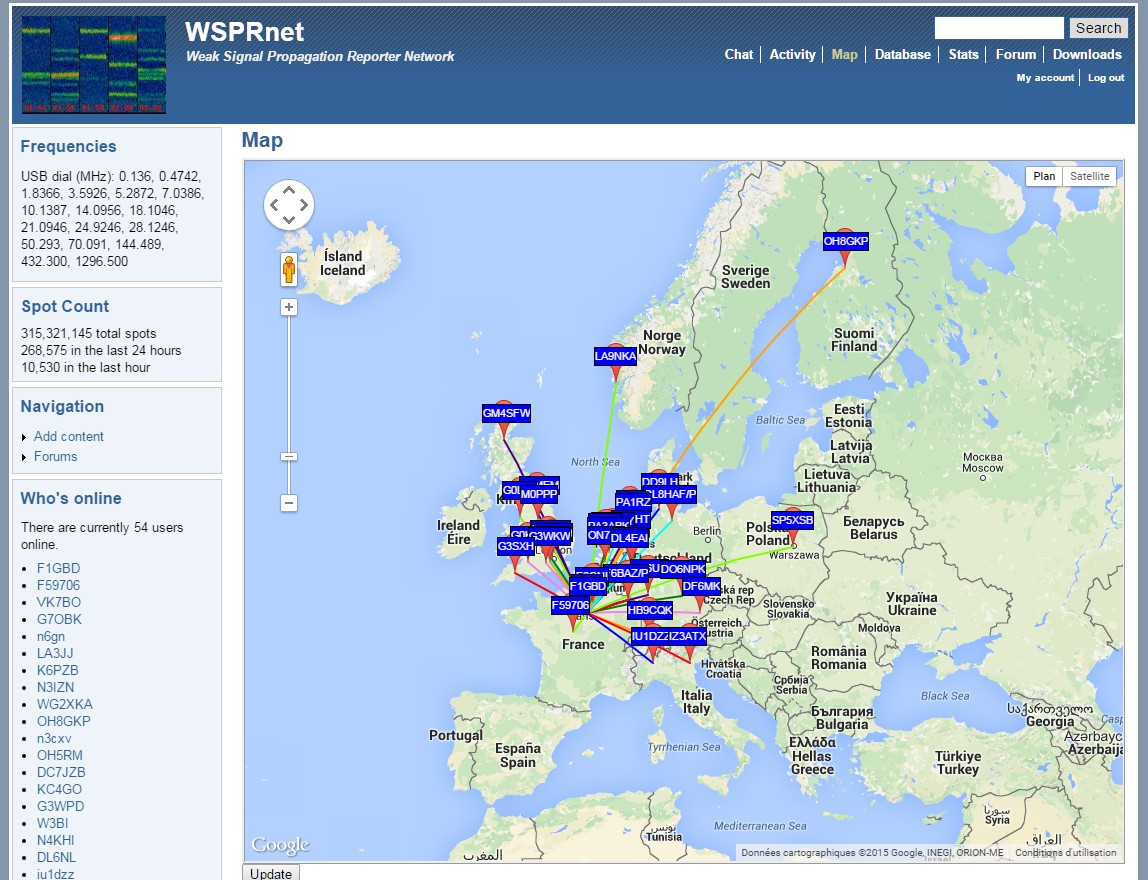

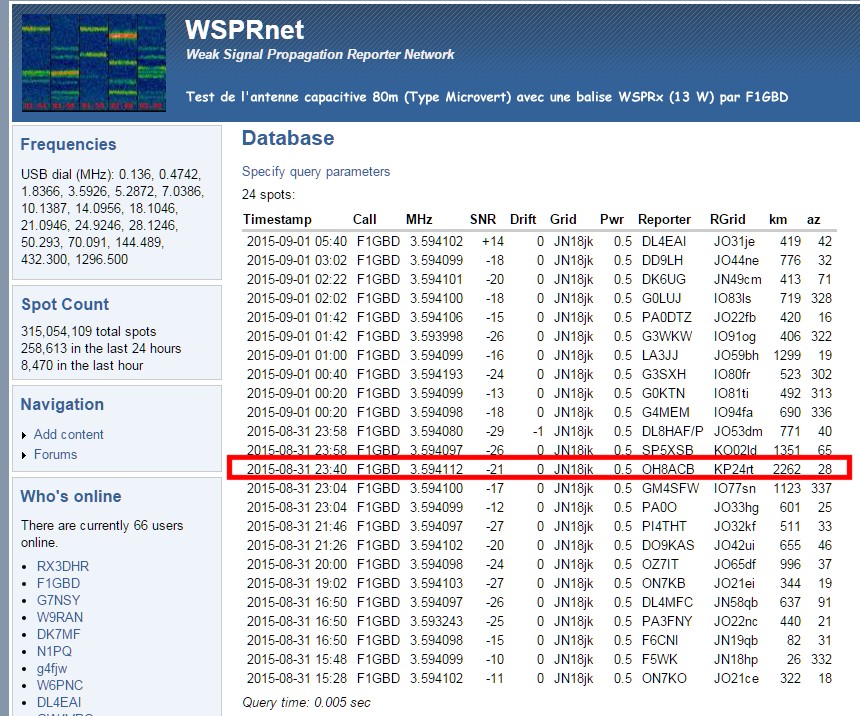

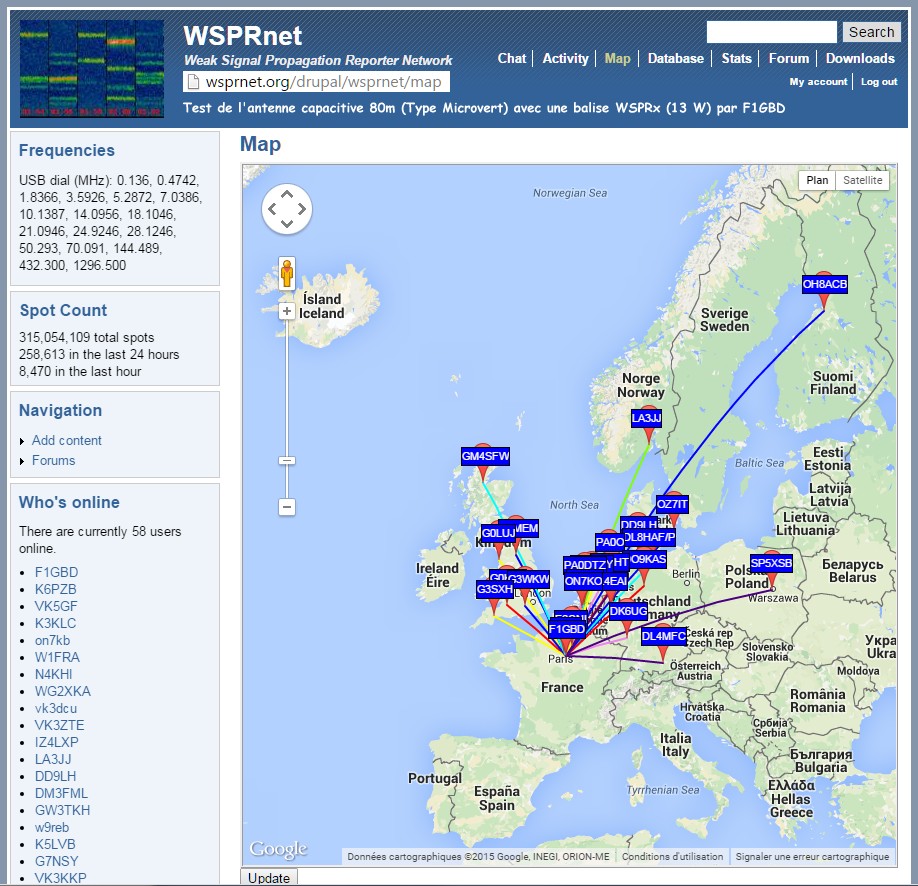

Voici les mesures données par WSPRnet (5) sur 24 heures avec cette configuration : Antenne capacitive 80m

Le record de distance a été de 2262 km avec OH8ACB Antenne capacitive 80m

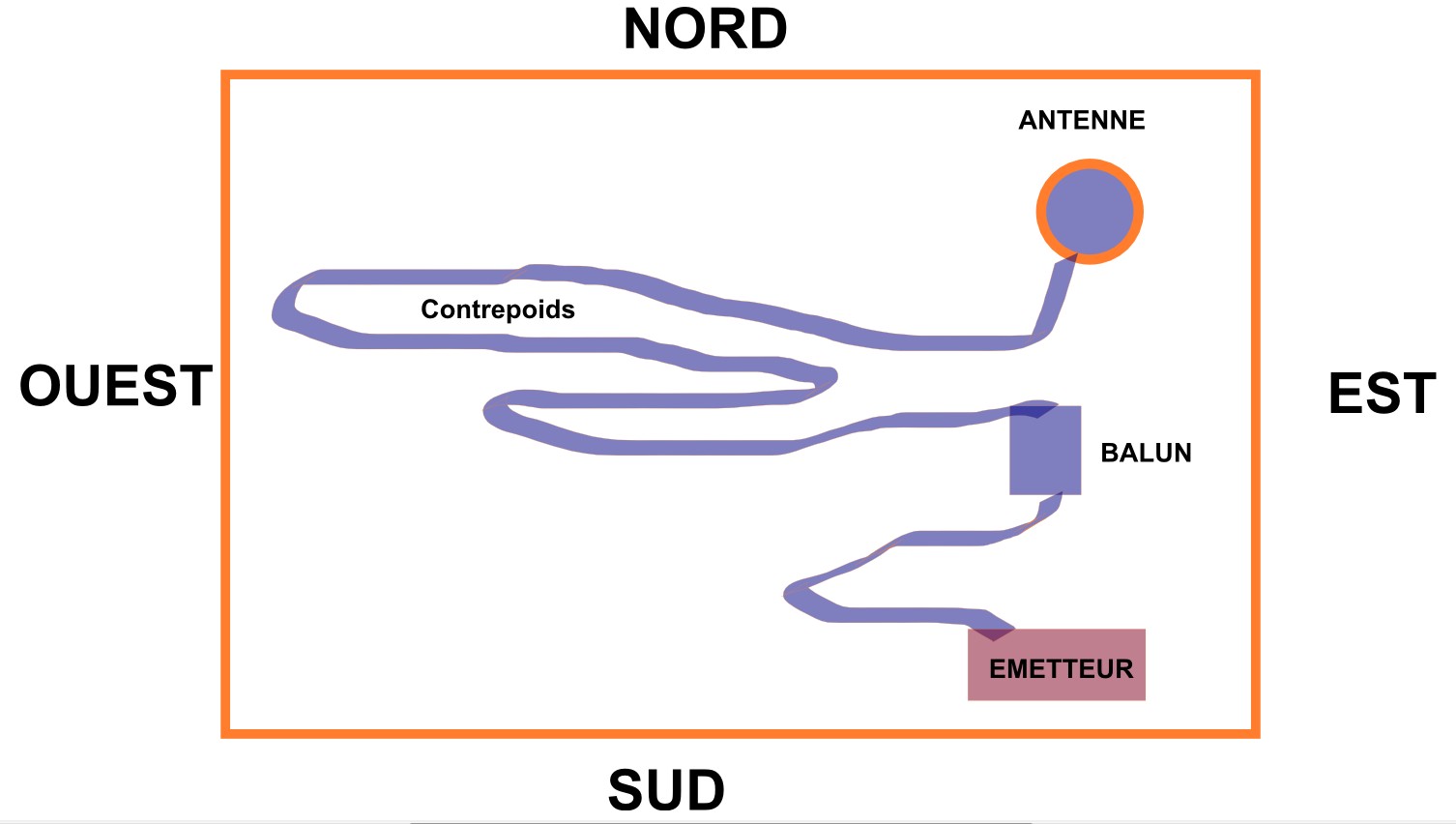

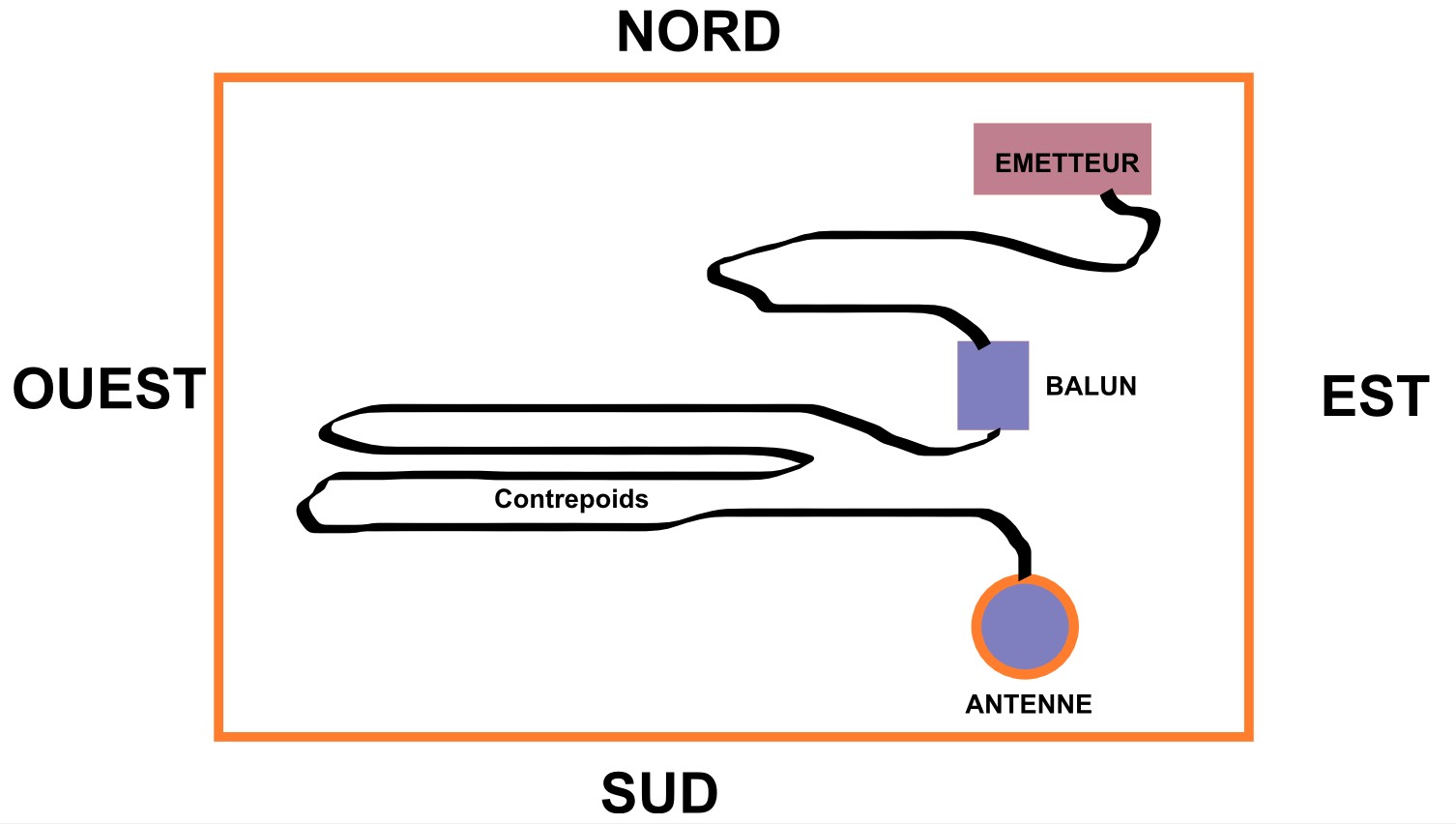

Afin de tester s'il y a un effet de directivité de l'antenne capacitive en fonction de la position géographique du contrepoids, j'ai changé la position de ce dernier (comme l'a suggéré Bernard F1TIT) et relancé le test de la balise WSPR pour 24 heures. L'antenne est à l'intérieur du QRA et le contrepoids est plié en zig-zag. Antenne capacitive 80m

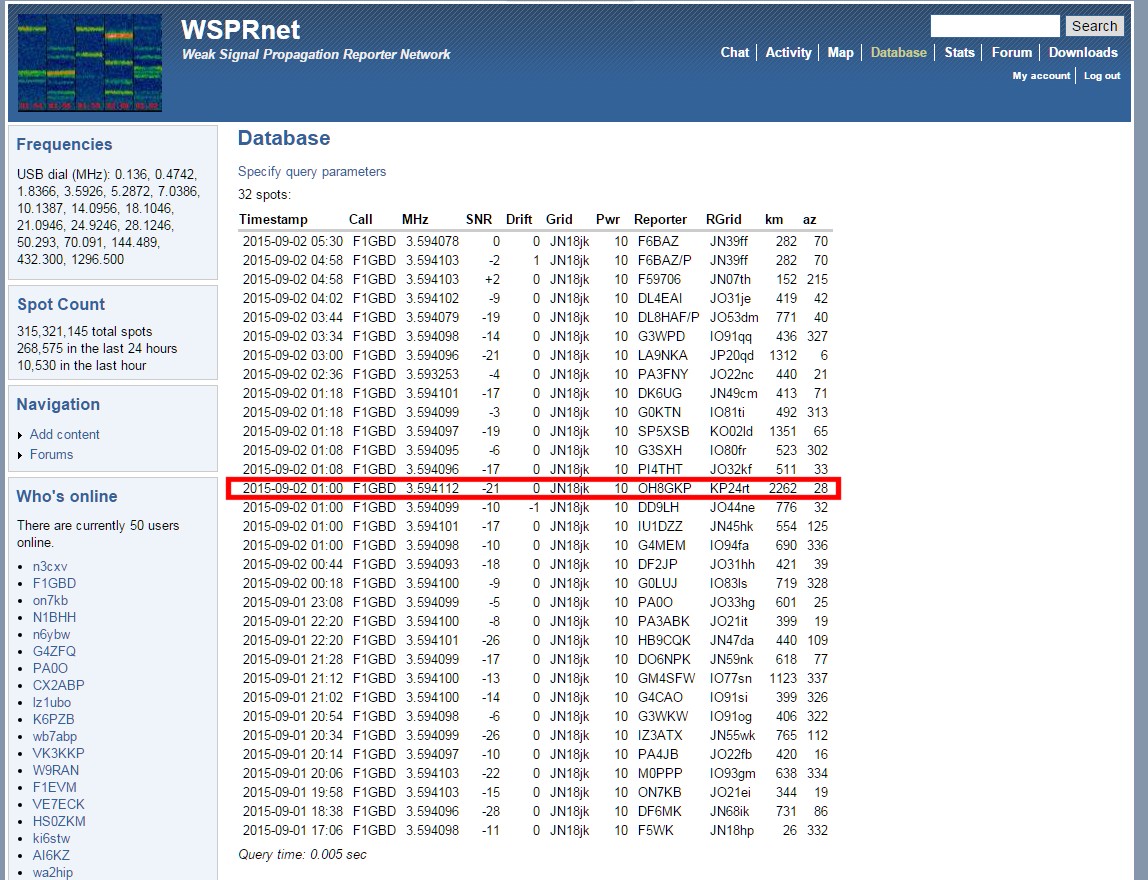

Voici de nouveaux résultats après 24 heures de mesures et tests de l'antenne capacitive 80 m avec le contrepoids retourné de 180° afin de vérifier s'il n'y avait pas de changement dans la position géographique et la force du signal des stations reçues. La puissance d'émission est de 11 W HF (ROS 1.0, REF=0.0), elle est mesurée (FWD=11) et calibrée au tuner automatique avec un MFJ-929 Intellituner. Antenne capacitive 80m

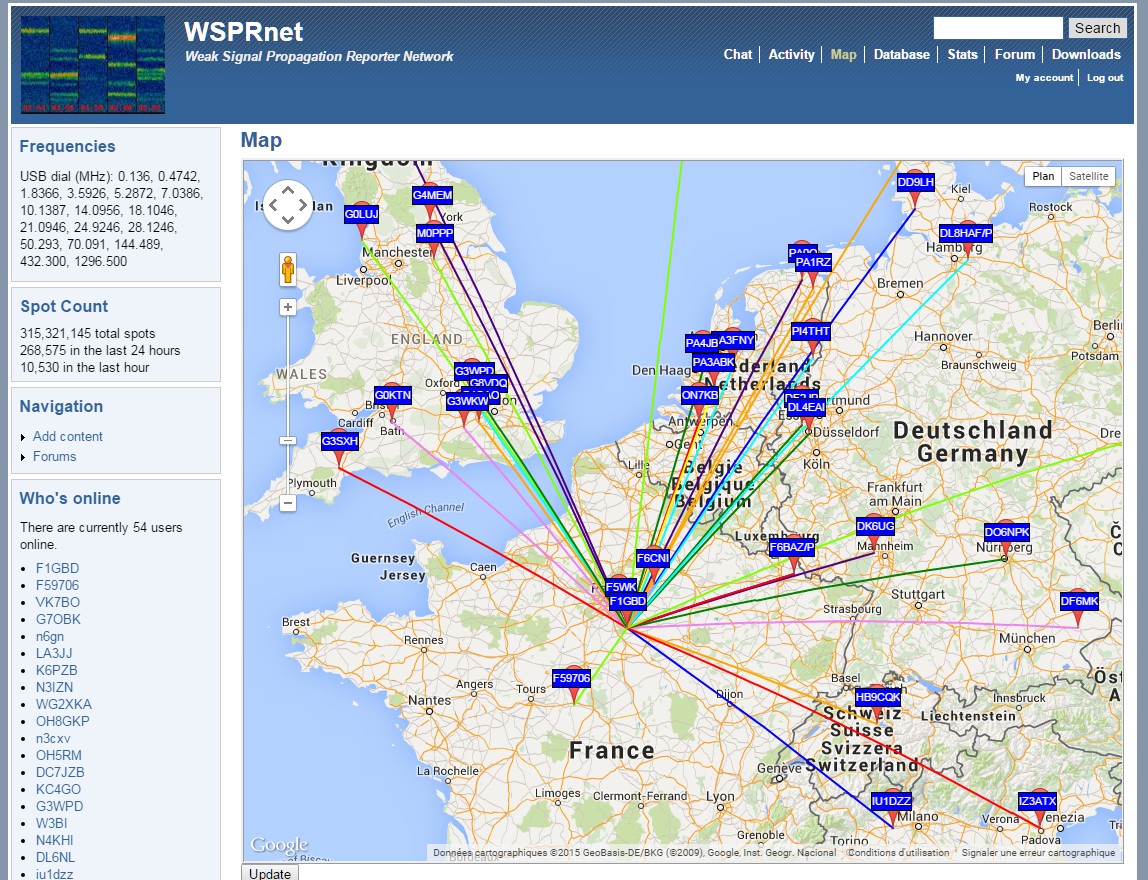

Voici un zoom sur la carte, montrant les stations proches qui ont reçu la balise : Antenne capacitive 80m

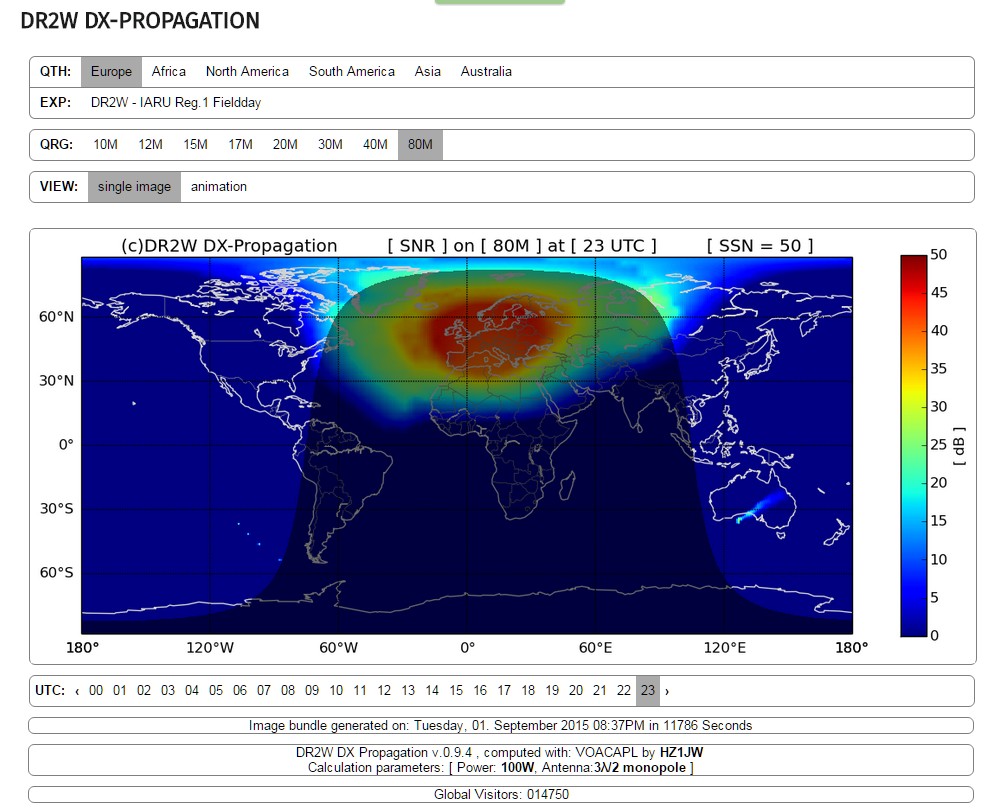

Voici les conditions de propagation lors de ces tests : Antenne capacitive 80m

La station la plus éloignée en Finlande (OH8GKP à 2262 km) m'a reçu dans les 2 cas avec un SNR de -21 dB bien qu'étant au N-N-Est, il semble donc que la position du contrepoids par rapport à l'antenne n'a pas d'influence réellement significative sur les performances de cette antenne capacitive... Antenne capacitive 80m

Le fonctionnement et les performances de cette antenne capacitive pour la bande des 80 mètres sont vraiment très surprenants pour son faible encombrement, son prix et sa facilité de construction et de mise en œuvre...

					73' de F1GBD (Jean-Louis Naudin)
						email : [email protected]

Documents de référence :

  1. "Radiocommunications d'Urgence par Ondes de Sol", le projet R.O.D.S par F1GBD (ADRASEC 77) - v1.01 du 19 juillet 2015.

  2. The Marvelous DL7PE-MicroVert By Juergen Schaefer, DL7PE : http://download.antennex.com/preview/archive4/Apr601/microvert.pdf

  3. Le logiciel WSJT-X : http://physics.princeton.edu/pulsar/k1jt/wsjtx.html

  4. Le logiciel de balise WSPR : http://physics.princeton.edu/pulsar/k1jt/wspr.html

  5. WSPRnet : http://wsprnet.org/drupal/wsprnet/map
