Construction de l'antenne MonoStick80 : installation du bobinage

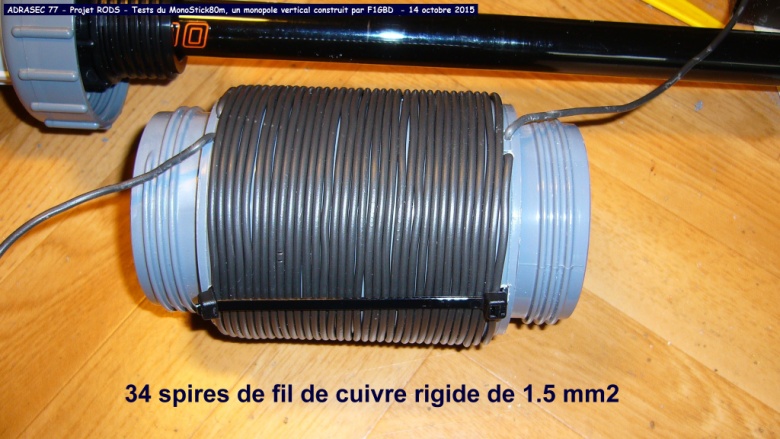

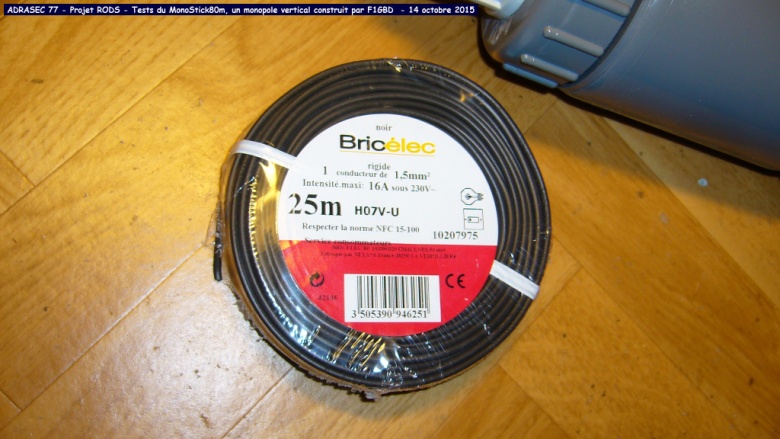

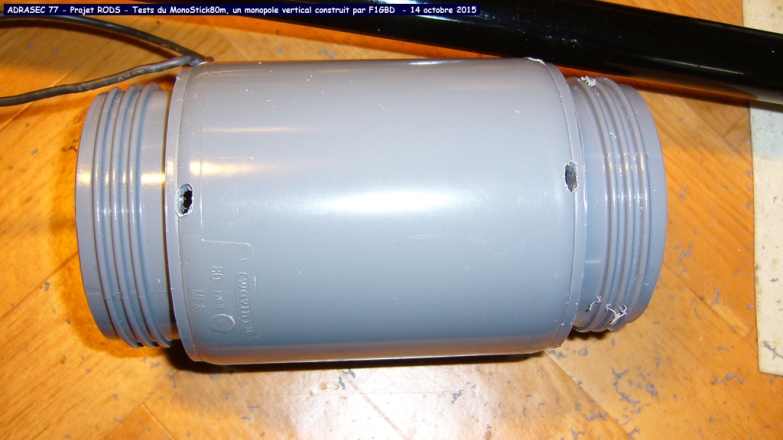

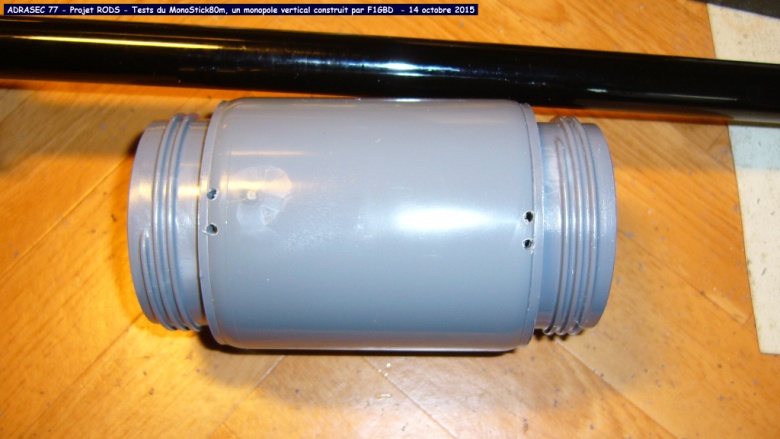

Le bobinage est réalisé avec du fil de cuivre rigide (1 conducteur) de 1.5 mm2. Retirez le corps central pour faciliter le bobinage. Percez 2 trous à chaque extrémité pour passer le fil. Percez aussi 4 fentes pour passer deux Rilsan de maintien.

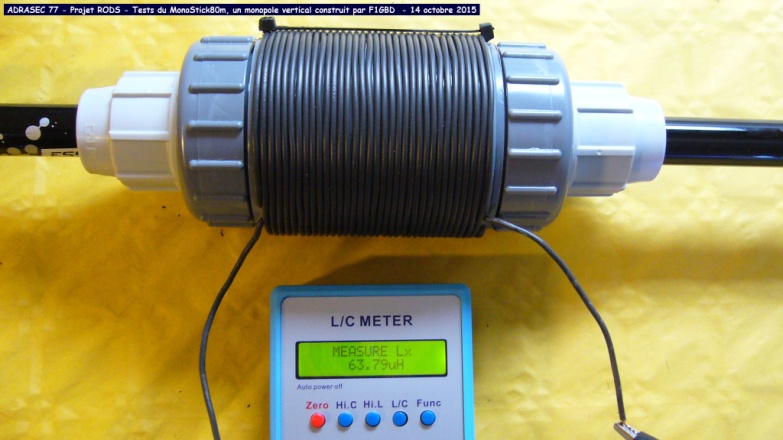

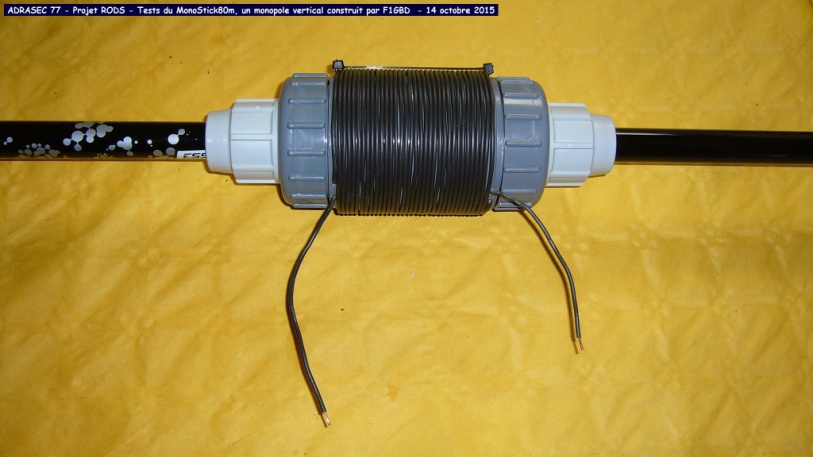

Voici la bobine terminée et mise en place sur la canne à pêche

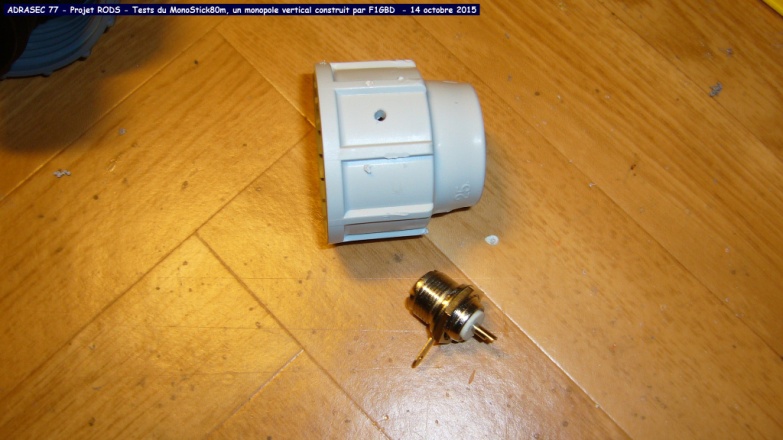

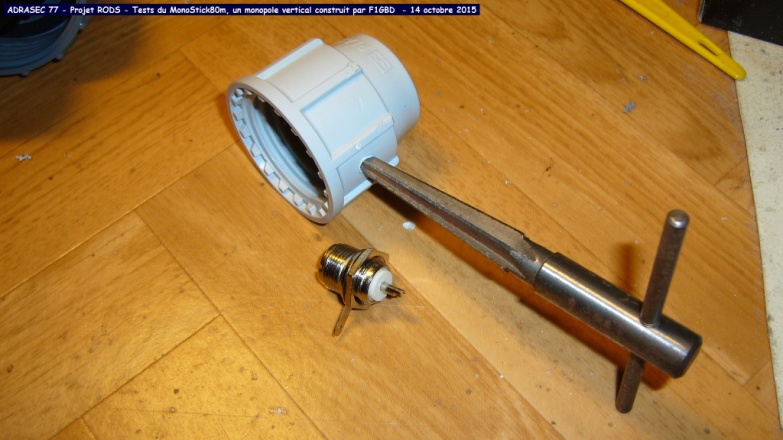

Installation du support de l'embase PL259. Utilisez un manchon de réparation. Il faut percer un trou latéral du diamètre de la PL.

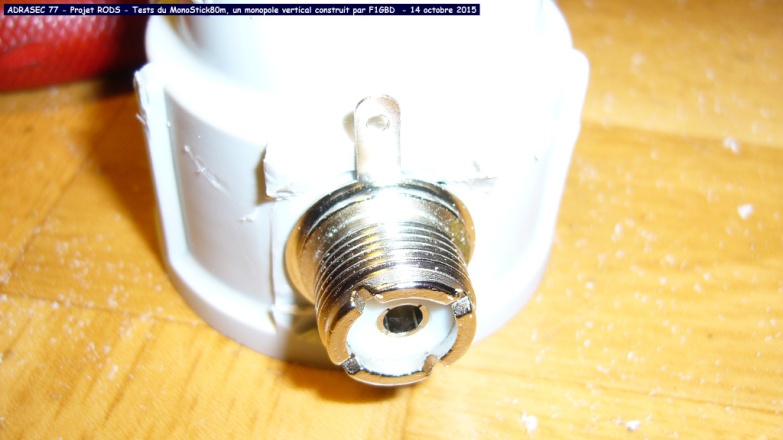

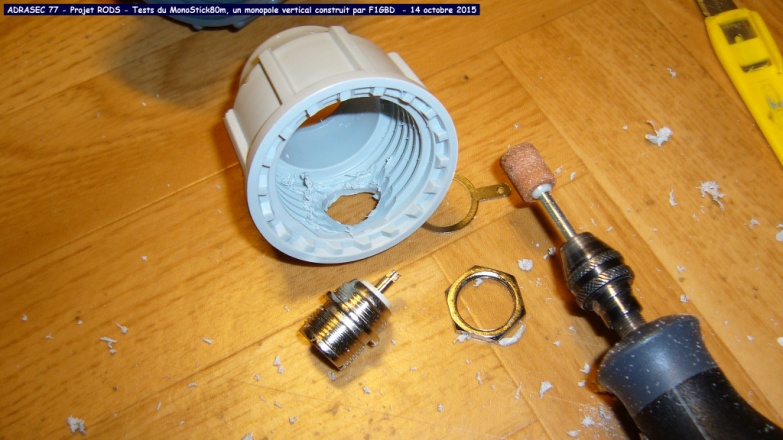

Usinez l'emplacement à la Dremel pour que l'embase puisse se visser correctement.

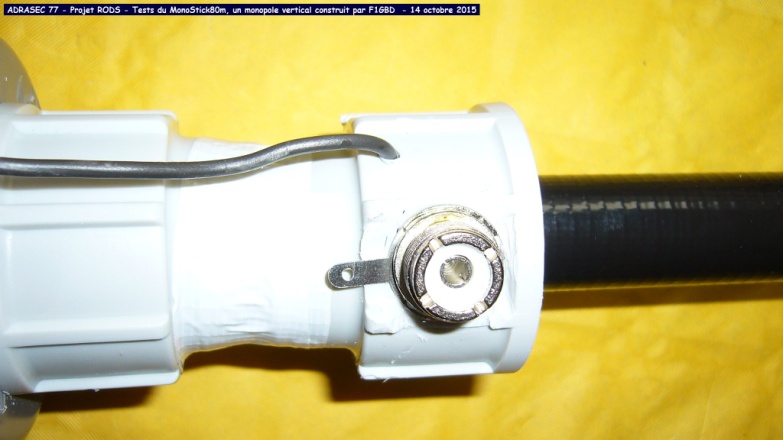

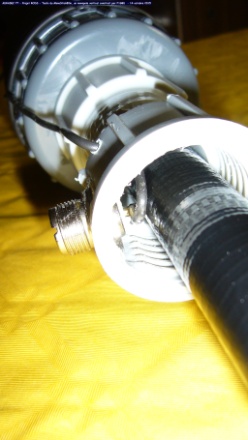

Le manchon de réparation est collé tête bêche avec son homologue en bas du corps de la bobine.

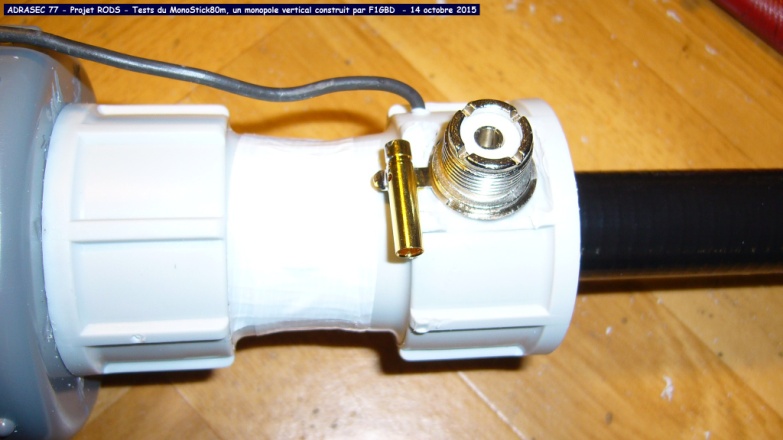

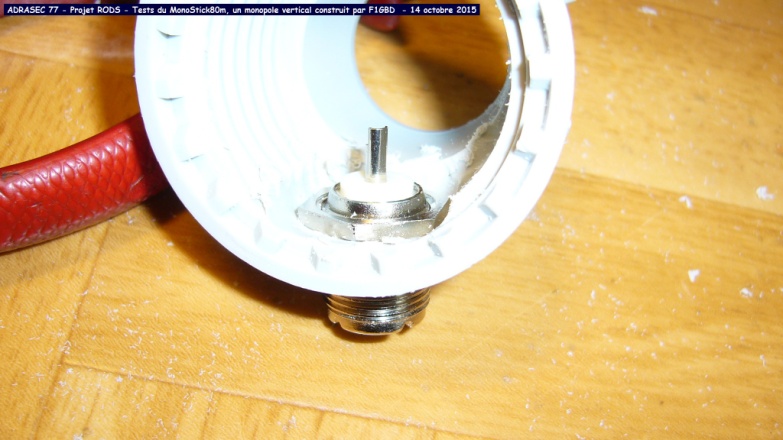

Soudez une prise PK 4 mm femelle pour la connexion du contrepoids à la masse. Le fil de la bobine est soudé sur l'âme de la PL.

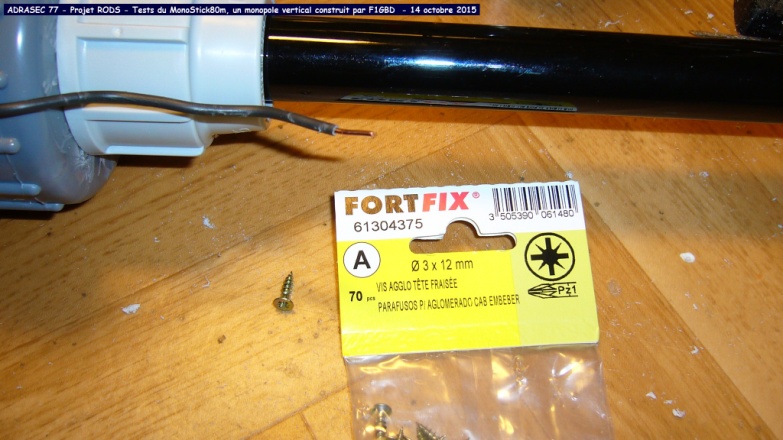

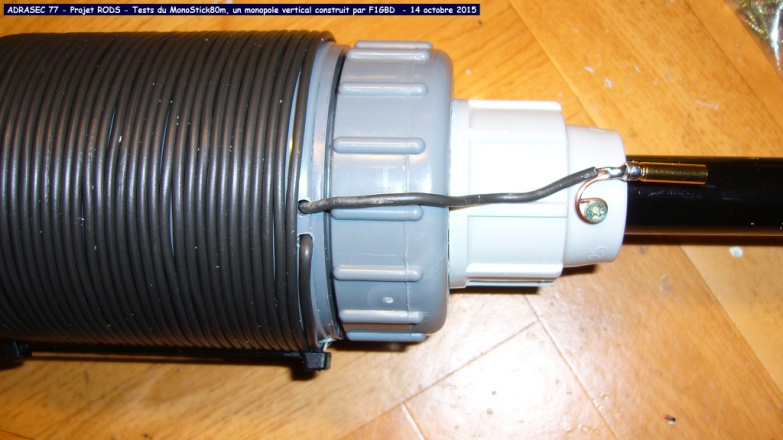

Soudez une prise PK 4 mm femelle sur la partie supérieure de la bobine, puis installez une vis pour maintenir la fiche comme le montre la photo ci-dessous :
Et voilà, la bobine est terminée...
