Construction d'une antenne capacitive (type Microvert (DL7PE)) pour la bande des 80 m
Par F1GBD (ADRASEC 77) - Jean-Louis Naudin - 4 octobre 2015 - version 1.10

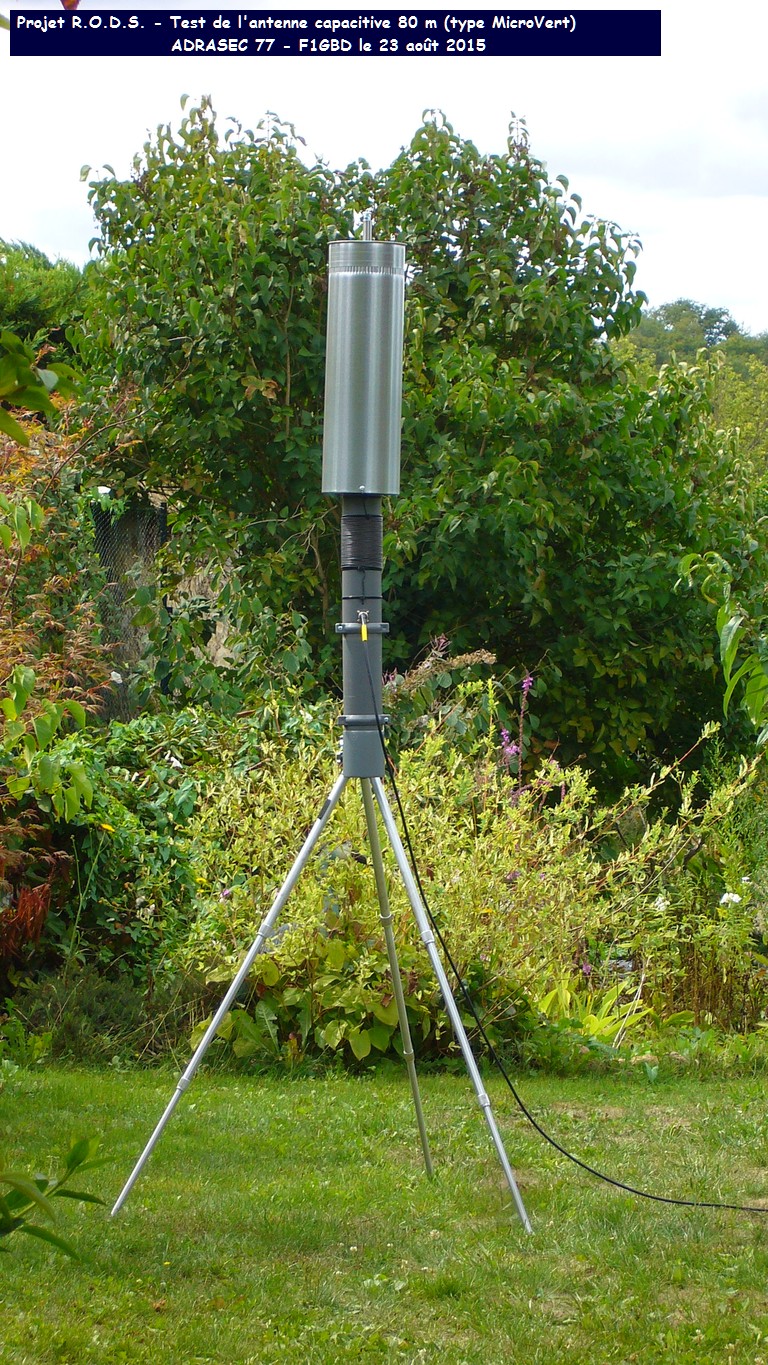

Voici les détails de la construction et les tests d'une antenne capacitive dans la bande des 80 m que j'ai construite et mise au point dans le cadre du projet R.O.D.S. (Radiocommunications par Ondes de Sol) pour l'expérimentation et la mise en place d'un réseau d'urgence palliatif départemental sans relais (1).
L'antenne capacitive 80 m a été présentée sur le stand de l'ADRASEC 77 lors de la Journée Technique FNRASEC organisée par l'ADRASEC 72 (Zone Ouest) du 2 octobre 2015 au Mans.
Cette antenne de construction "maison" est basée sur les travaux de Juergen Schaefer, DL7PE (2).
L'intérêt de cette antenne Microvert est qu'elle est peu encombrante et discrète (pour une antenne destinée à la bande des 80 m). J'ai donc construit et testé cette antenne Microvert en utilisant des matériaux communs (tube PVC, tuyau de poêle...) et donc bons marchés.

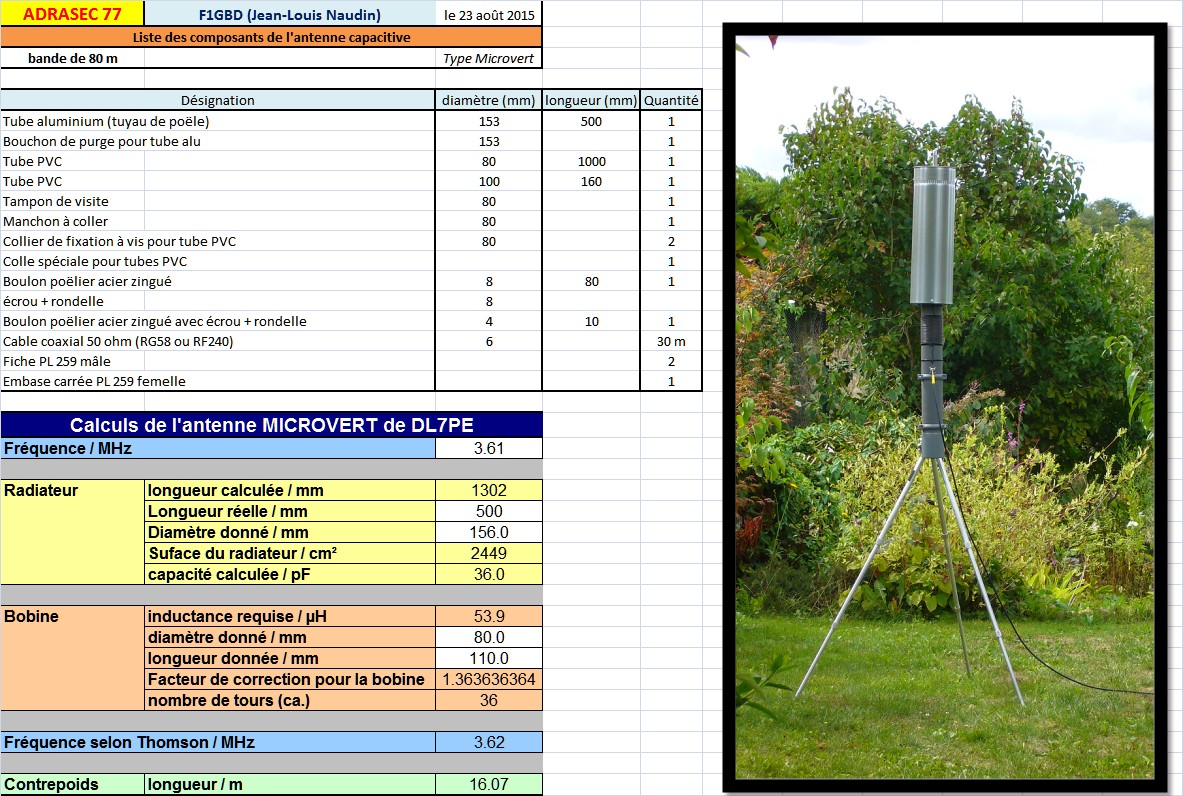

Voici la liste des composants nécessaires à la construction de cette antenne :

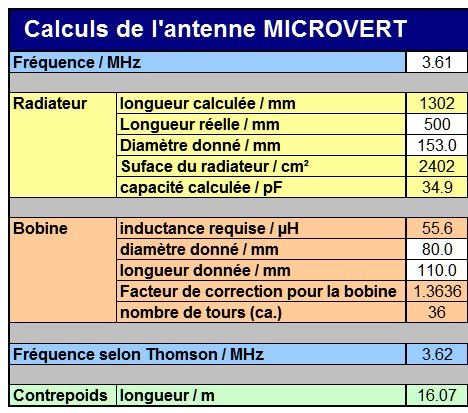

Les dimensions calculées pour la bande des 80 m sont les suivantes :
La feuille de calcul de l'antenne est disponible ICI
Cliquez sur le bouton Raw pour la télécharger

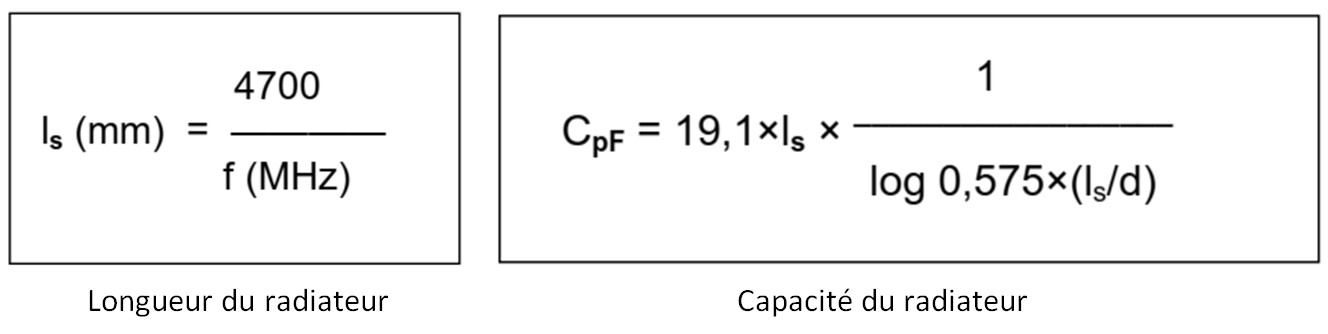

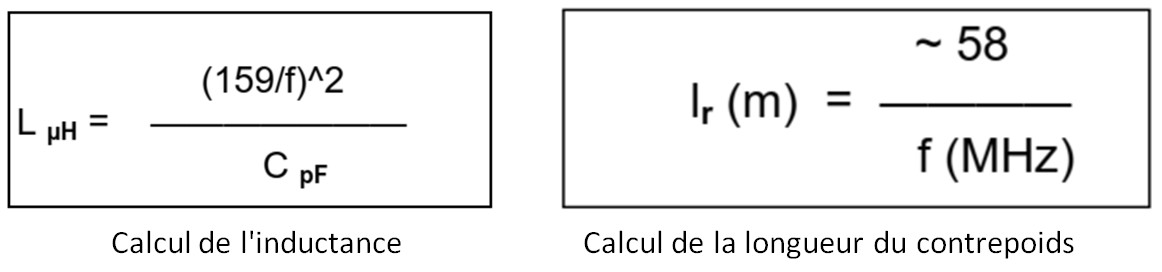

Voici les calculs extraits du document sur la Microvert de DL7PE (2)

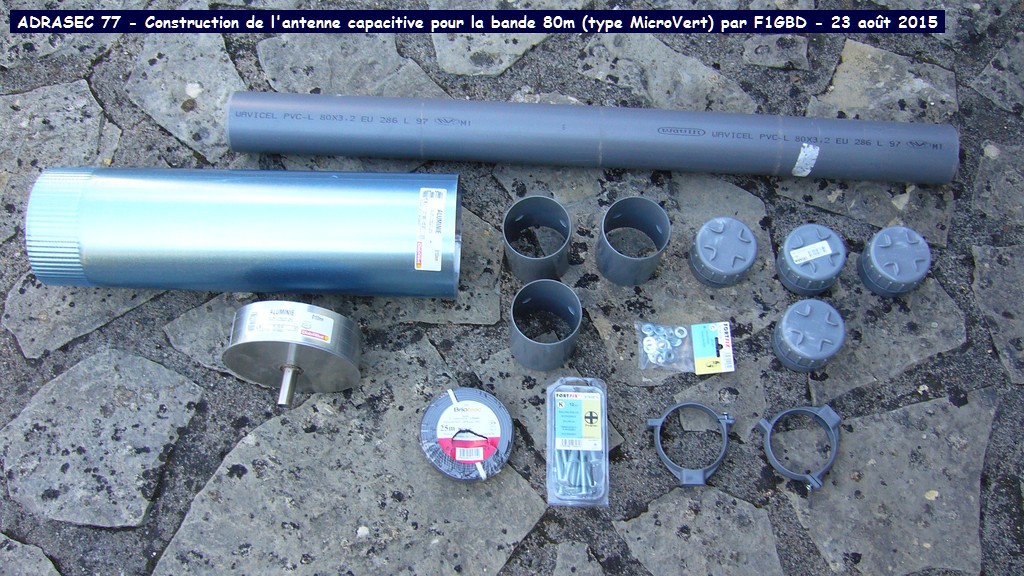

1 - Construction de l'antenne capacitive : les différents composants

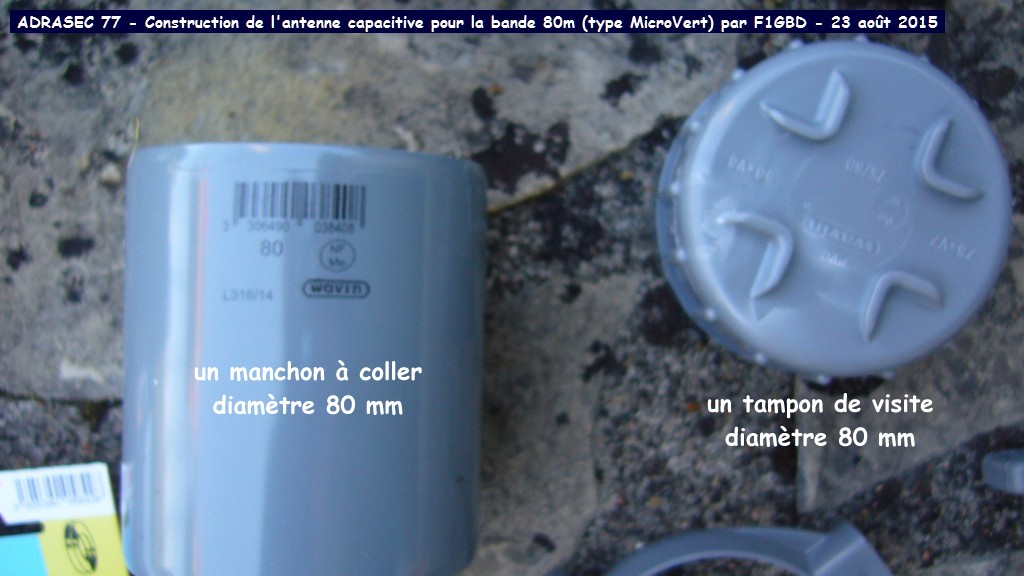

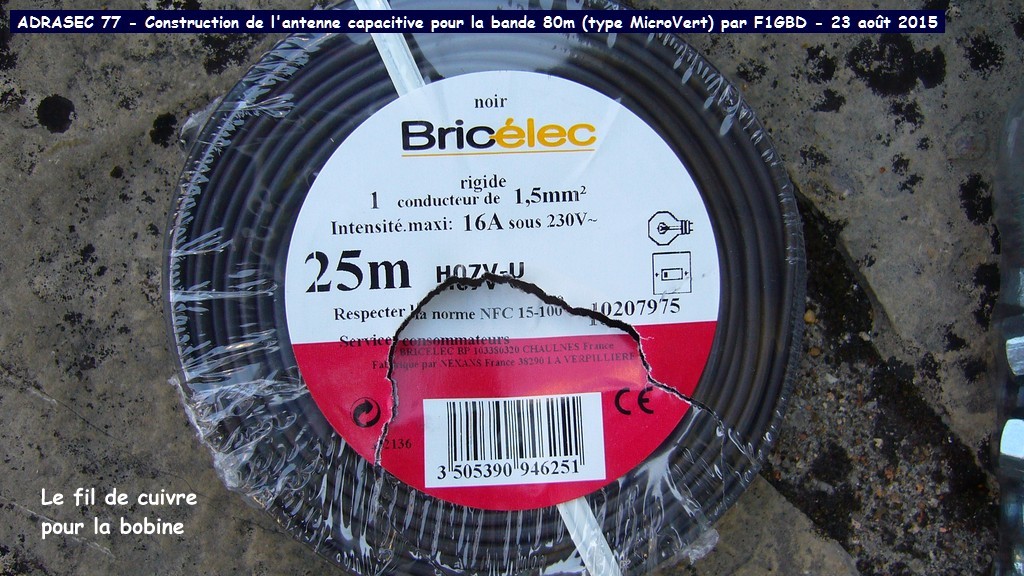

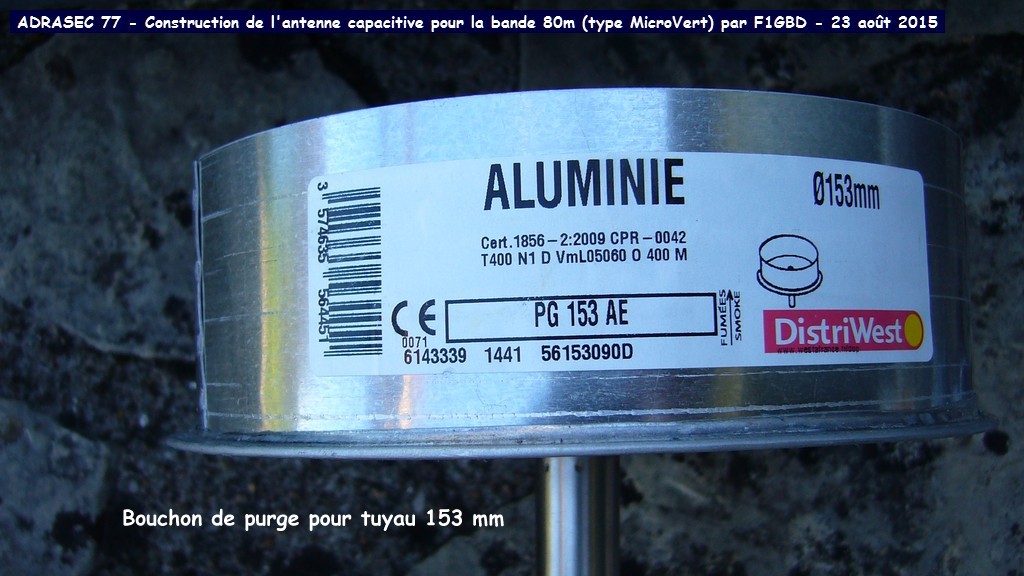

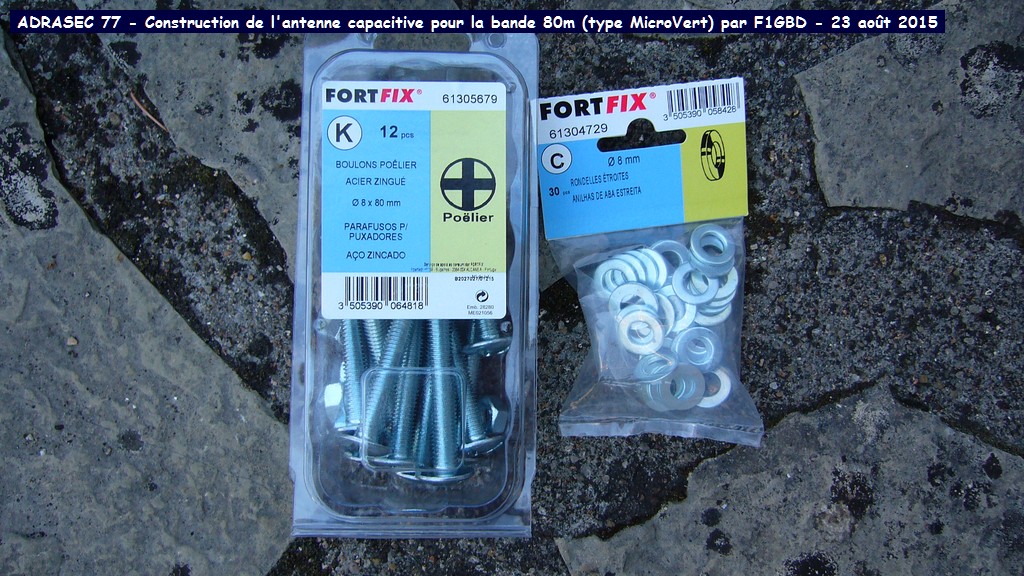

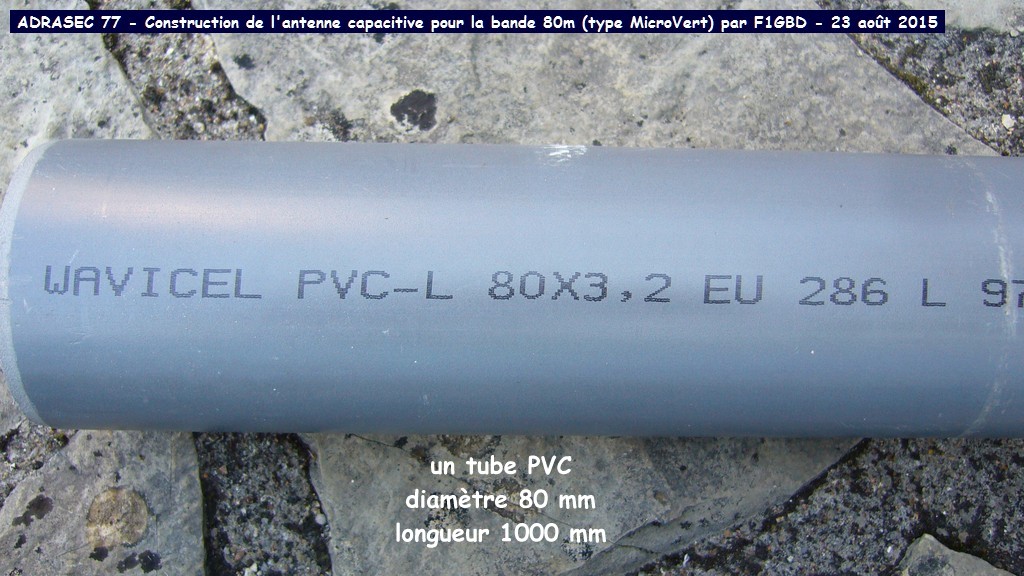

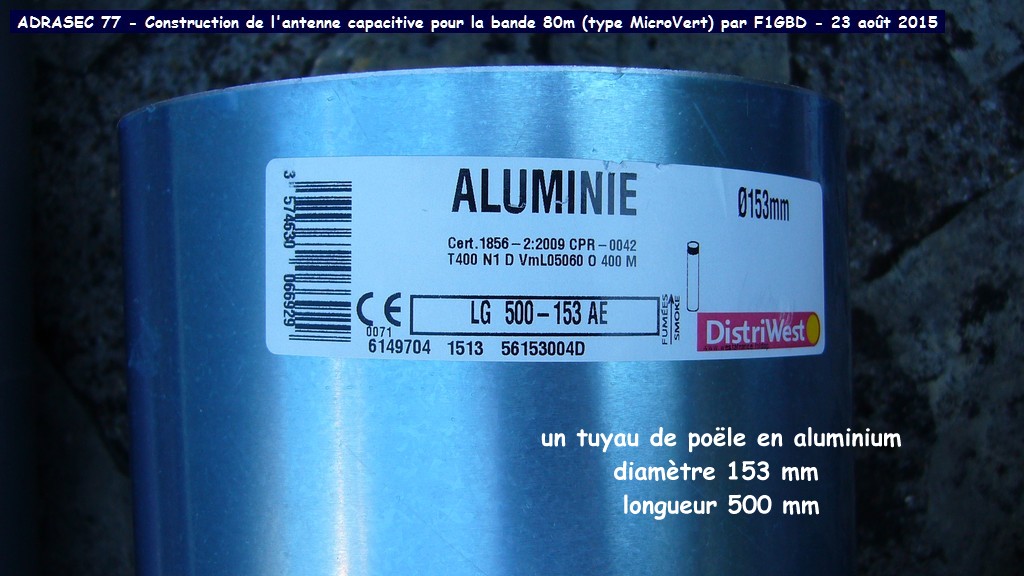

Voici les éléments nécessaires à la construction, toutes les pièces se trouvent facilement dans un magasin de bricolage.
SUITE : Construction de l'antenne capacitive : montage du condensateur
