Ультразвуковой Сонар для Слабовидящих

(с) 2016-2017, Олеся Кушнарева

Проект посвящен созданию носимого устройства, которое позволяет, с помощью ультразвукового датчика, своевременно обнаруживать возникающие перед человеком препятствия, и оповещает об этом подачей звуковых либо тактильных сигналов.

Устройства состоят из следующих функциональных частей:

• ультразвуковой датчик
• микроконтроллер с управляющей программой
• наушники или вибромотор для подачи сигналов - а также аналоговая схема для их подключения
• источник питания (батарейка)

В результате разработаны два прототипа - один подающий звуковые сигналы, и второй оповещающий с помощью вибрации - для дальнейшего тестирования. Их внешний вид на фото ниже:

Принципиальная схема прототипа со звуковым оповещением

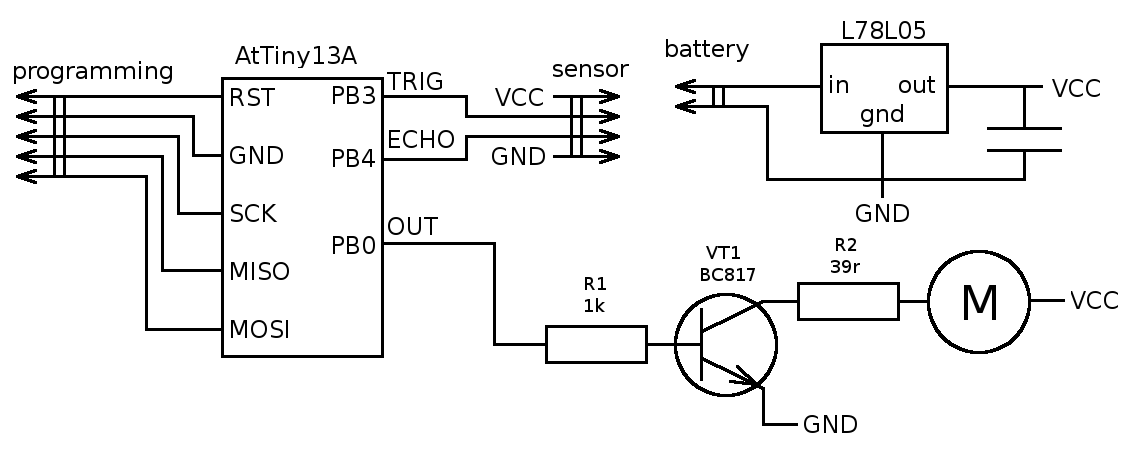

Принципиальная схема прототипа с тактильным оповещением

Прочие материалы по проекту, в составе проекта "цифровой терменвокс"
