Una estructura de datos abstracta. Recordar que el concepto de grafos viene de las matemáticas.
Un árbol es un tipo de grafo simple, conexo y sin ciclos.
A diferencia de los árboles, los grafos son una estructura de datos más flexible. Tiene multiples aplicaciones a problemas computacionales y reales:
-
Mapas: para representar las rutas y mapear el congestionamiento.
-
Redes sociales: para manejar la relación de amistad entre personas y la recomendación de nuevos amigos.
-
Base de datos NoSQL: para aplicaciones donde la data se tenga que almacenar bajo el concepto de grafos existen soluciones como https://neo4j.com/ no confundir con graphQL.
-
(*)IA: para representar las redes neuronales.
- Vértice: es la unidad fundamental del grafo, también llamado nodo.
- Aristas: es la relación entre vértices, también llamado arcos pueden ser unidireccionales o bidireccionales.
- Ponderación: es el valor asociado a una arista, generalmente es el coste de ir de un vértice a otro.
- Bucle: una arista que relaciona el nodo consigo mismo.
- Aristas paralelas: son aristas que relacionan el mismo par de vértices.
No dirigido
Las aristas no tienen dirección definida.
Dirigido
Las aristas o arcos tienen dirección, es decir tienen origen y destino. su representación es en forma de flecha.
Mixtos
Son grafos que tienen aristas dirigidas y no dirigidas.
Hay 2 formas conocidas para representar grafos:
- Usando matriz de adyacencia
- Usando listas de adyacencia

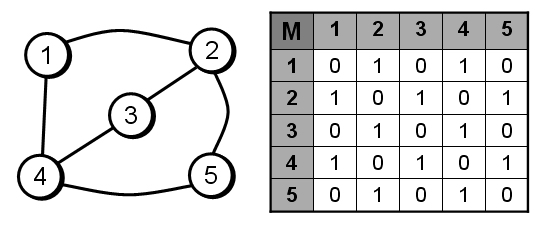

Una forma de implementar un grafo es haciendo uso de matrices bidimensionales. Si construimos la matriz de adyacencia podemos tener el grado de los vértices a manera sencilla.
Problema:
Solución:

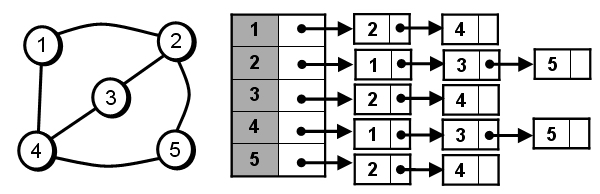

Es una representación más eficiente si hablamos de espacio. También nos permite listar las conexiones de vértices de manera directa.
https://visualgo.net/el/graphds
- Grafo()
- agregarVertice()
- agregarArista()
from vertice import Vertice
class Grafo:
def __init__(self):
self.listaVertices = {}
self.numVertices = 0
def agregarVertice(self, clave):
self.numVertices = self.numVertices + 1
nuevoVertice = Vertice(clave)
self.listaVertices[clave] = nuevoVertice
return nuevoVertice
def obtenerVertice(self, n):
if n in self.listaVertices:
return self.listaVertices[n]
else:
return None
def __contains__(self, n):
return n in self.listaVertices
def agregarArista(self, de, a, costo=0):
if de not in self.listaVertices:
nuevoVertice = self.agregarVertice(de)
if a not in self.listaVertices:
nuevoVertice = self.agregarVertice(a)
self.listaVertices[de].agregarVecino(self.listaVertices[a], costo)
def obtenerVertices(self):
return self.listaVertices.keys()
def __iter__(self):
return iter(self.listaVertices.values())
Demo completo aquí: https://gist.github.com/jnolascob/d63e31da2ff65f1404ed1a507eabc0f1
