Vistas de arquitectura

Los diagramas que se presentan son los de contexto, dominio, componentes y despliegue debido a que son los que reflejan las decisiones de arquitectura tomadas, con base en los ASR's propuestos.

Diagrama de Contexto

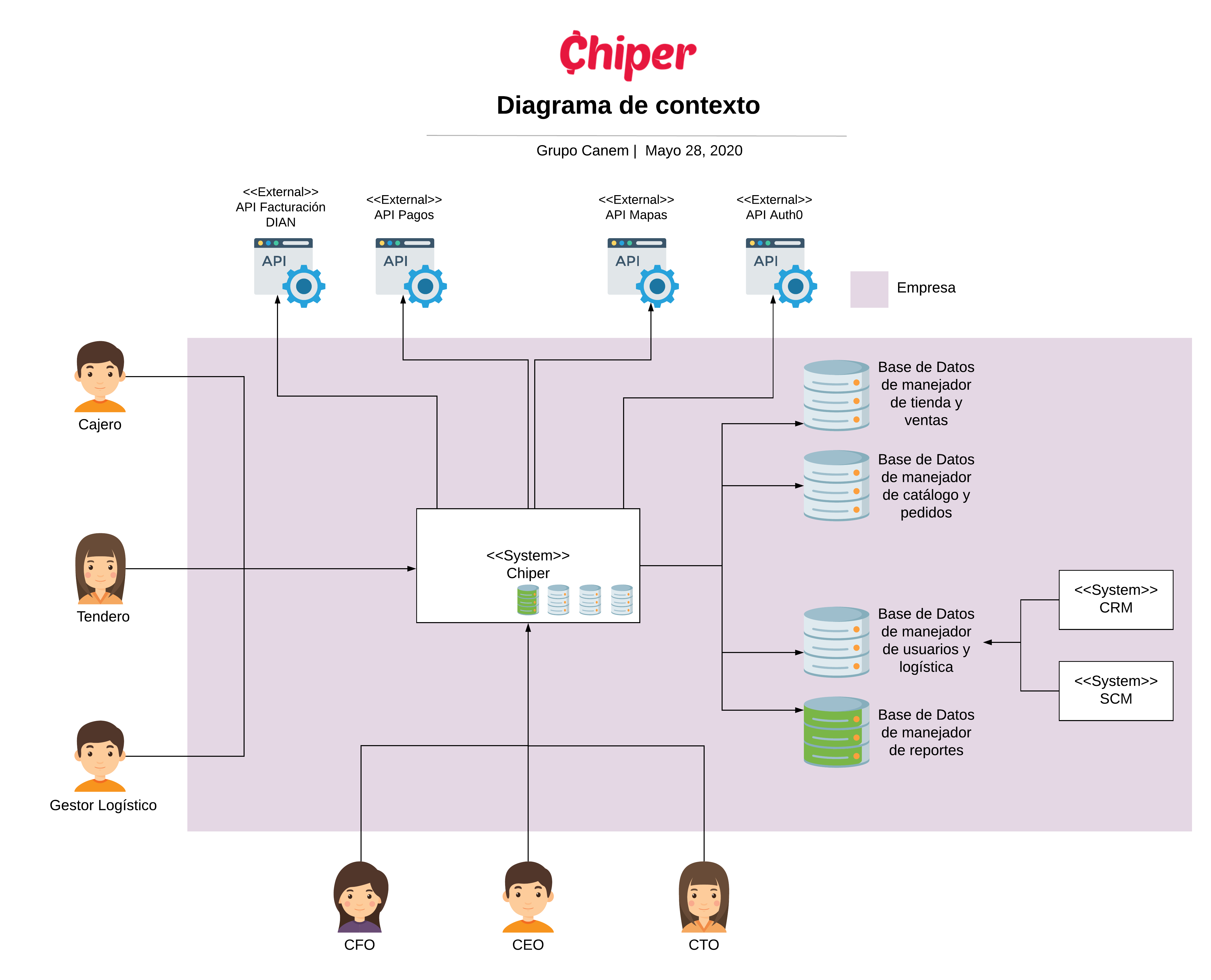

Muestra la interacción de la arquitectura con los componentes externos principales, stakeholders y clientes. El diagrama de Contexto propuesto se muestra a continuación: Diagrama de Contexto de Chiper


Diagrama de Dominio

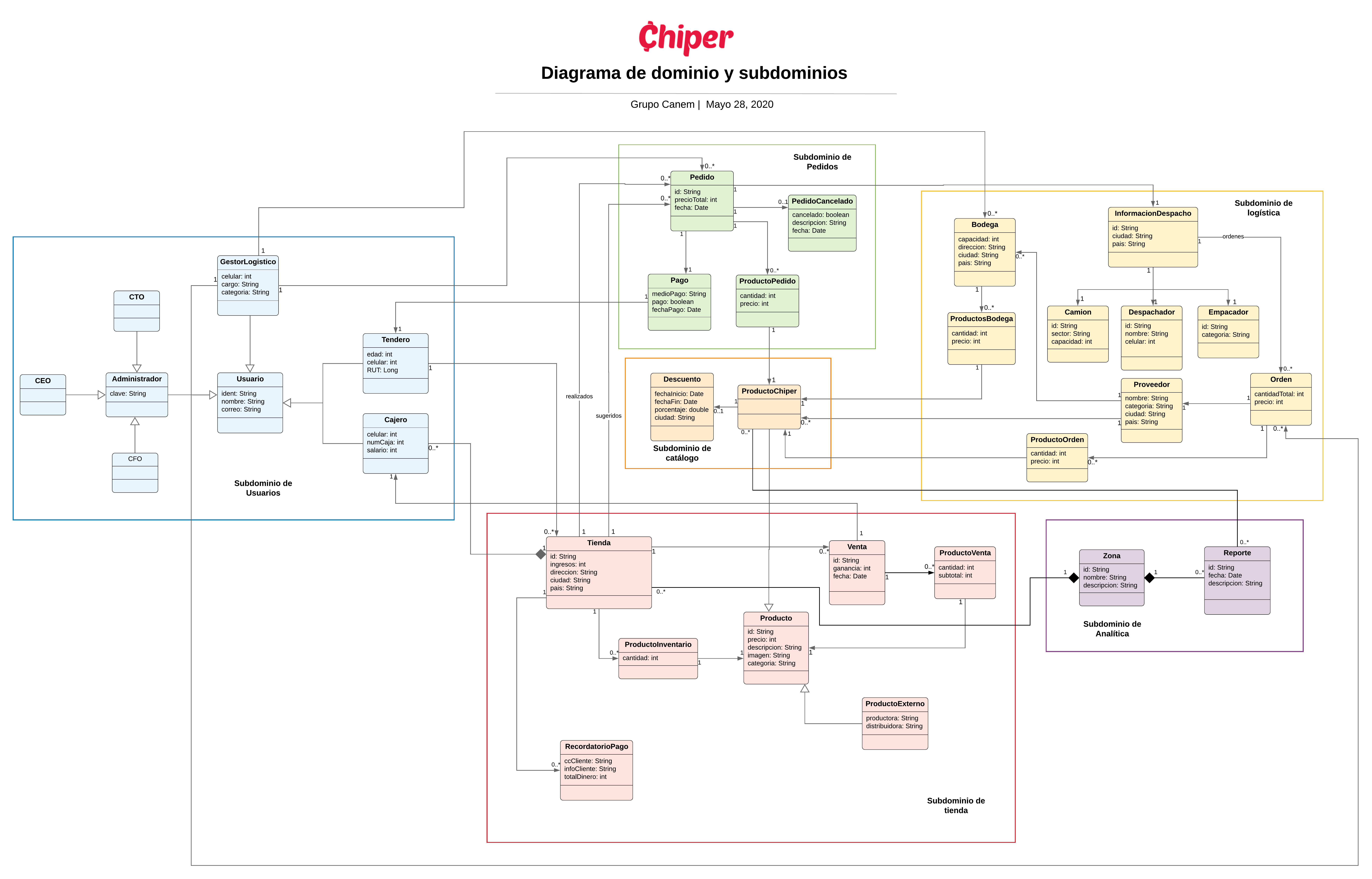

Muestra las conceptos asociados al negocio acompañados de la relaciones y agrupaciones a considerar para el desarrollo del software. Sprint 3  Diagrama domino_ Chiper (8)

Diagrama de Componentes

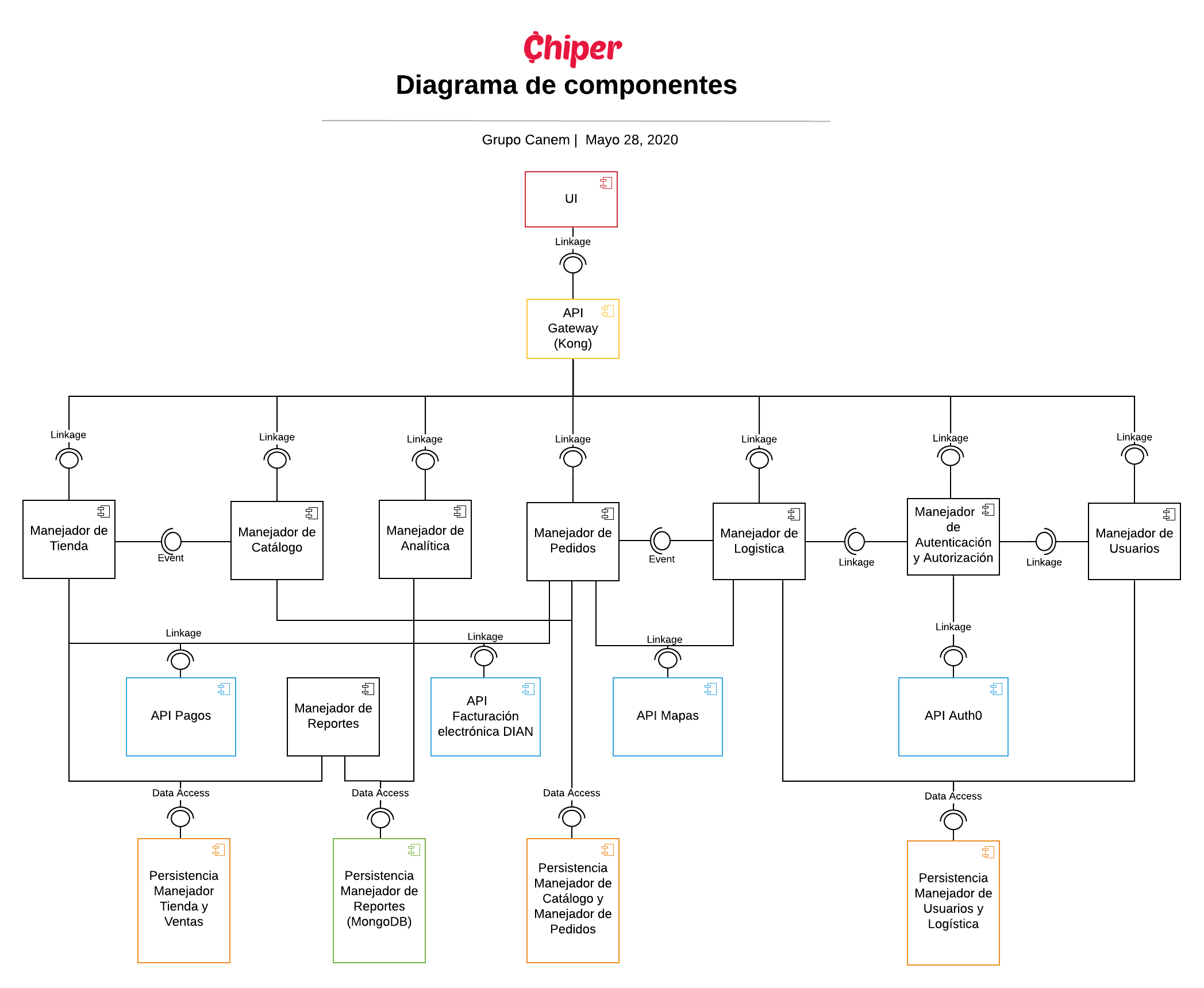

Muestra los componentes principales que modelan el funcionamiento del sistema y las relaciones y dependencias que hay entre los mismos. El diagrama de componentes propuesto se muestra a continuación: Sprint 4  Diagrama de componentes (2)


Diagrama de Despliegue

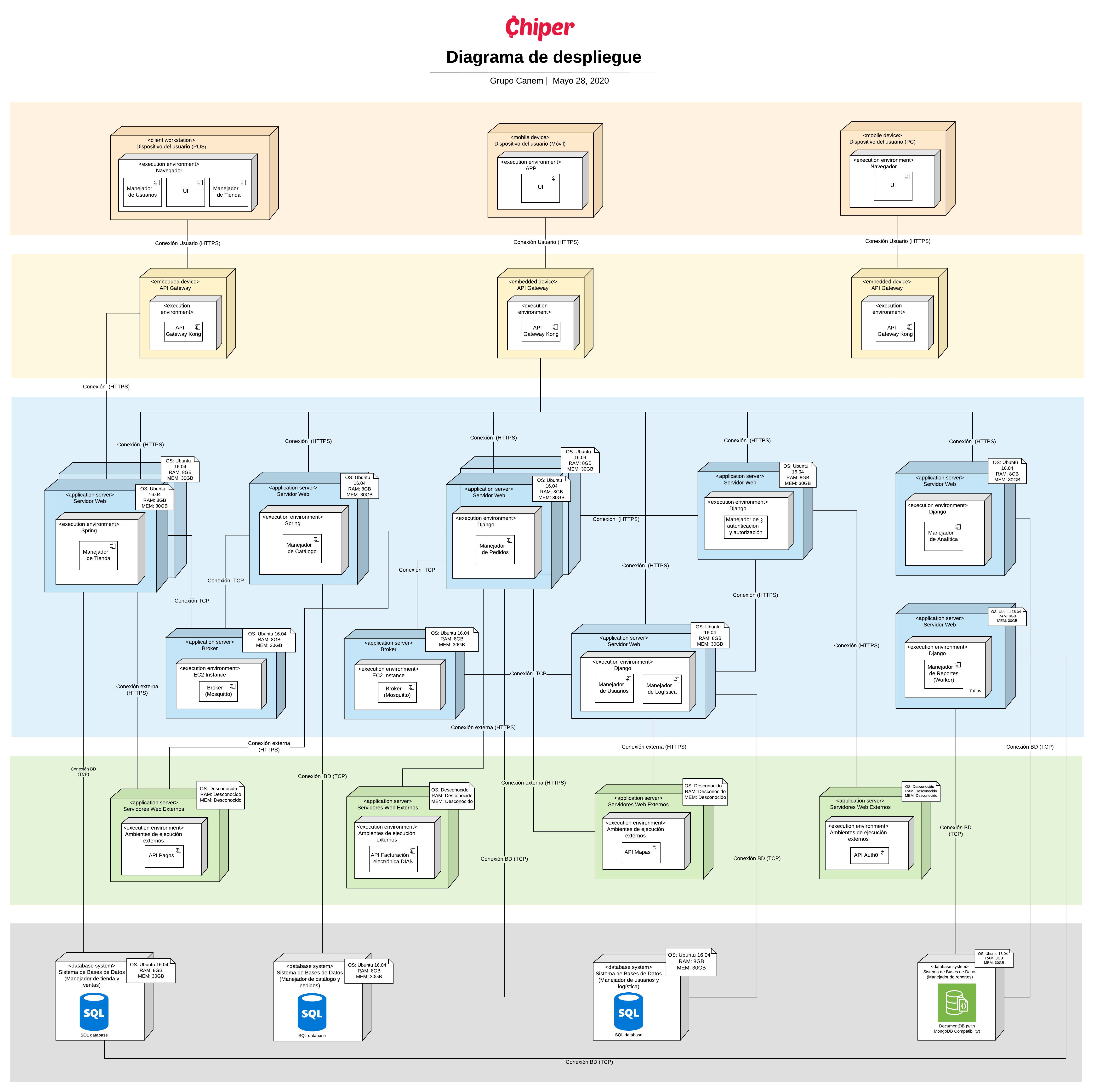

Muestra los componentes principales de infraestructura necesarios para la operación de la solución diseñada. El diagrama de despliegue se presenta a continuación: Sprint 4  Diagrama de despliegue (3)
