Sensores y Adquisición

Fotodiodo y Fotortransistor

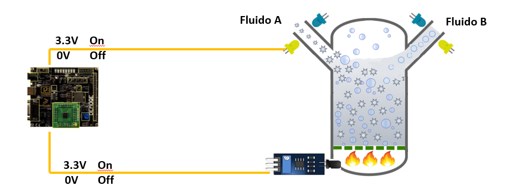

Mediante el uso de fototransistores, nuestro sistema de monitoreo de mezclas industriales tiene la capacidad de medir el tiempo de flujo y la cantidad de sustancias añadidas a las mezclas. Lo que le permite mantener un registro de la pureza de las soluciones y variables de interés como masa, y densidad.

Detector de Llama de Arduino

Empleando detectores de llama, el sistema mide el tiempo de encendido de hornos industriales, fundidoras y todo tipo de procesos de ignición, a su vez proporcionando un sistema de alarma en caso de incendios.

Ultrasonido SRF04

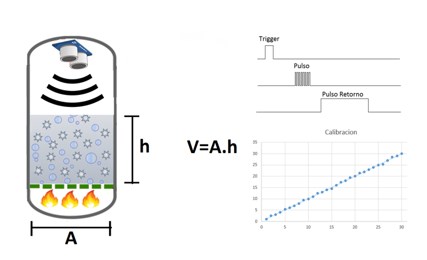

Utilizando sensores de ultrasonido, el sistema de monitoreo mide la altura que ocupa el fluido dentro de su contenedor dentro de un rango de 0 a 40cm. A su vez calculando el volumen, densidad y presión que este ejerce dentro del tanque.

Sensor de Temperatura y Humedad DHT11

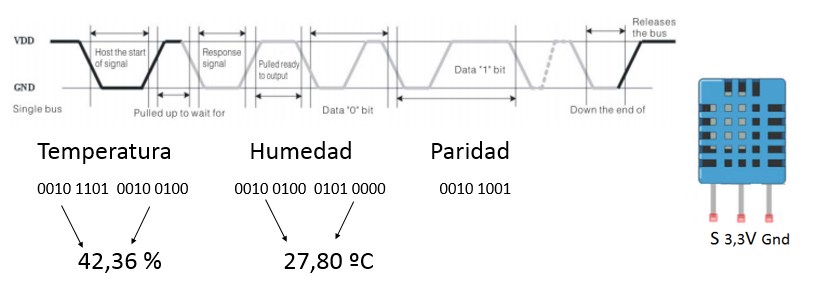

A través del sensor DHT11 el sistema de monitoreo recibe señales de humedad y temperatura en el rango de 0%-100% y 0ºC-50ºC respectivamente. Enviando pulsos de diracion de 55 microsegundos y 100 microsegundos para los valores de 0 y 1, permitiendo asi la obtención de valores de temperatura y humedad con una apreciación de 16 bits.

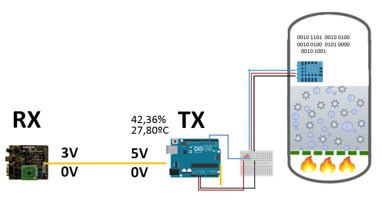

Dichos valores son recibidos por un microcontrolador Arduino Uno el cual se comunica como esclavo con el DEMOQE, enviando los valores enteros de humedad y temperatura desde su puesto Tx hasta el puesto RX del modulo maestro, mediante una conversion de los valores del rango de 0-5V a 0-3V.

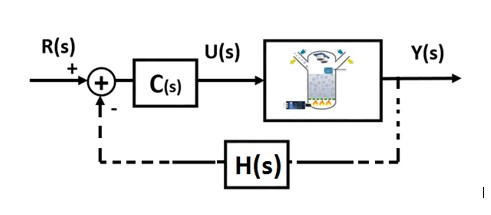

La realización de nuestro proyecto implico el montaje y la adquisición de variables de interés de todo un sistema de control a lazo abierto. El cual posteriormente puede ser retroalimentado y controlado a través de motores de paso, válvulas, y un sistema de refrigeración.
