Canal de Adquisición

Circuito de acondicionamiento para los sensores Digitales:

Para el canal de adquisicón digital se utilizó un el integrado 7404 , a continuación se presenta el Datasheet:

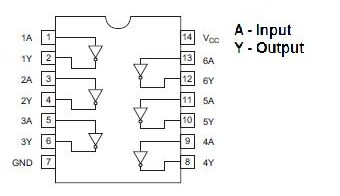

Pines del Integrado 7404

Para el canal de adquisicón analogico se utilizó un el integrado LM324, a continuación se presenta el Datasheet:

Datasheet del Integrado 7404

Salidas de los Sensores y Canal de Digital

---

Circuito de acondicionamiento para los sensores Analógicos:

Para el canal de adquisicón analogico se utilizó un el integrado LM324, a continuación se presenta el Datasheet:

Pines del Amplificador LM324

Datasheet del Amplificador LM324

Salidas de los Sensores y Canal de Adquisición analogico
