OpenCVを使ったラベリング

はじめに

OpenCV 3.0からimgprocモジュールにてラベリング専用API（connectedComponents，connectedComponentsWithStats）が提供されるようになりました．そのため，これらのAPIを使うことで簡単にラベリングを行うことができるようになります．

簡易版ラベリングAPI
詳細な情報（面積，重心，幅，高さ etc...）を取得できるラベリングAPI
サンプルコード
実行例
その他の実現方法

簡易版ラベリングAPI

int connectedComponents
(
    InputArray image,
    OutputArray labels,
    int connectivity=8,
    int ltype=CV_32S
)

パラメータ	Input/Output	意味
image	Input	入力画像
labels	Output	ラベリング結果画像
connectivity	Input	4 or 8を指定
ltype	Input	ラベリング結果画像の型（CV_32SとCV_16Uがサポートされる）

詳細は公式APIドキュメントの説明を参照ください．また，公式ドキュメントにも記載されているように0番目のラベルはbackground labelを表している点に注意が必要です．

詳細な情報（面積，重心，幅，高さ etc...）を取得できるラベリングAPI

int connectedComponentsWithStats
(
    InputArray image,
    OutputArray labels,
    OutputArray stats,
    OutputArray centroids,
    int connectivity=8,
    int ltype=CV_32S
)

パラメータ	Input/Output	意味
image	Input	入力画像
labels	Output	ラベリング結果画像
stats	Output	ラベル毎の属性値（詳細はcv::ConnectedComponentsTypes）を参照
centroids	Output	重心の座標値
connectivity	Input	4 or 8を指定
ltype	Input	ラベリング結果画像の型（CV_32SとCV_16Uがサポートされる）

サンプルコード

#include <opencv2/core.hpp>
#include <opencv2/imgproc.hpp>
#include <opencv2/imgcodecs.hpp>
#include <opencv2/highgui.hpp>

#include <iostream>
#include <vector>

int main( int argc, const char** argv )
{

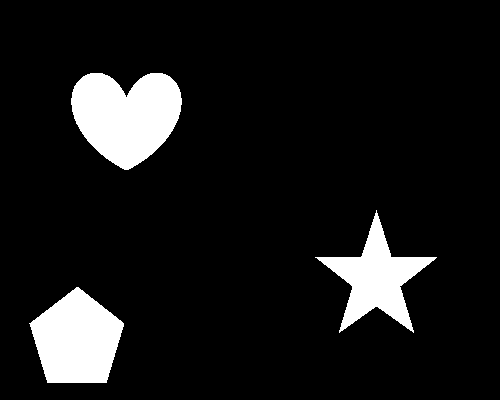

    // グレースケールで画像読み込み
    cv::Mat src = cv::imread("input.bmp", cv::IMREAD_GRAYSCALE);

    // 画像の読み込みに失敗したらエラー終了する
    if(src.empty())
    {
        std::cerr << "Failed to open image file." << std::endl;
        return -1;
    }

    // 二値化
    cv::Mat bin;
    cv::threshold(src, bin, 0, 255, cv::THRESH_BINARY | cv::THRESH_OTSU);

    // ラベル用画像生成(※CV_32S or CV_16Uにする必要あり)
    cv::Mat labelImage(src.size(), CV_32S);

    // ラベリング実行．戻り値がラベル数．また，このサンプルでは8近傍でラベリングする．
    int nLabels = cv::connectedComponents(bin, labelImage, 8);

    // ラベリング結果の描画色を決定
    std::vector<cv::Vec3b> colors(nLabels);
    colors[0] = cv::Vec3b(0, 0, 0);
    for(int label = 1; label < nLabels; ++label)
    {
        colors[label] = cv::Vec3b((rand()&255), (rand()&255), (rand()&255));
    }

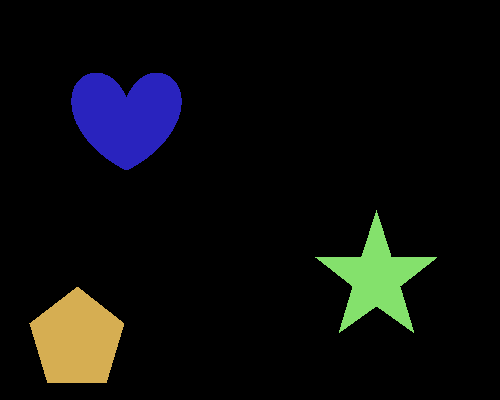

    // ラベリング結果の描画
    cv::Mat dst(src.size(), CV_8UC3);
    for(int y = 0; y < dst.rows; ++y)
    {
        for(int x = 0; x < dst.cols; ++x)
        {
            int label = labelImage.at<int>(y, x);
            cv::Vec3b &pixel = dst.at<cv::Vec3b>(y, x);
            pixel = colors[label];
        }
    }
    cv::namedWindow("Source", cv::WINDOW_AUTOSIZE );
    cv::imshow("Source", src );
    cv::namedWindow( "Connected Components", cv::WINDOW_AUTOSIZE );
    cv::imshow( "Connected Components", dst );

    cv::waitKey(0);
    return 0;
}
