De serial gateway sluit je met een kabel aan op de Ducobox. Je creëert daarmee een seriële verbinding tussen de gateway en de Ducobox. Hierdoor is informatie op te vragen zoals de huidige status, de ingestelde snelheid van de ventilator, de CO2 waarde van een CO2 sensor en de temperatuur van een CO2 sensor. Het is helaas niet mogelijk om via de seriële verbinding de ventilatiemodus aan te passen. Als je de ventilatiemodus wilt wijzigen dan heb je daarvoor de RF Gateway nodig.

Sluit pas de gateway aan op de Ducobox nadat je de plugins hebt geconfigureerd!
Anders zal de gateway de seriële input van de Ducobox als commando's verwerken.

⚠️⚠️⚠️ LET OP: Het in of uitpluggen van de JACK-plug in de gateway terwijl je Ducobox aanstaat kan je Ducobox onherstelbaar beschadigen! Schakel ALTIJD de Ducobox uit voordat je de JACK-plug inplugt in de gateway of verwijderd.

De serial gateway kent vijf verschillende plugins. Afhankelijk van de apparaten die je uitleest moet je één of meerdere plugins activeren. Voor het uitlezen van alle waarden uit de Ducobox moet je bijvoorbeeld de Serial Gateway-plugin vier keer activeren.

" "

Uit te lezen apparaat:	Ducobox		CO2 Boxsensor		Vocht Boxsensor	Bedieningsschakelaar CO₂ Ruimtesensor	Bedieningsschakelaar Vocht Ruimtesensor
Configuratie:	Klik hier voor de configuratiehandleiding voor het uitlezen van de Ducobox		Klik hier voor de configuratiehandleiding voor het uitlezen van de CO2 Boxsensor		Klik hier voor de configuratiehandleiding voor het uitlezen van de Vocht-Boxsensor	Klik hier voor de configuratiehandleiding voor het uitlezen van de CO2 bedieningsschakelaar	Klik hier voor de configuratiehandleiding voor het uitlezen van de Vocht-bedieningsschakelaar
Plugin naam	Serial Gateway	FanSpeed	Box Sensor - CO2	Box Sensor - Temperature & humidity sensor	Box Sensor - Temperature & humidity sensor	External CO2 Sensor (CO2 & Temperature)	External Humidity Sensor
Pluginnummer	P151	P156	P152	P153	P153	P154	P155
Uitgelezen waarden:	- Ventilationmode - Ventilation Percentage - Current fan value - Countdown	- Fanspeed (RPM)	- CO2 PPM	- Temperatuur	- Temperatuur - Luchtvochtigheid	- Temperatuur - CO2 PPM	- Temperatuur - Luchtvochtigheid
Opmerking:	Activeer deze plugin meerdere keren om de verschillende waarden uit te lezen. Minimaal één plugin moet de waarde 'Ventilationmode (main plugin)' uitlezen. Deze plugin vraagt alle waardes uit via de seriële verbinding.			De CO2 boxsensor leest de CO2 PPM en de temperatuur uit. Geen luchtvochtigheid. De waarde voor de luchtvochtigheid blijft daarom op 0.		Activeer deze plugin twee keer om de waarden uit te lezen: eenmaal voor CO2 PPM en eenmaal voor temperatuur.

Plugin 1: DUCO Serial Gateway (P151):
Deze plugin leest data over de ducobox zelf uit. Je kan hiermee de flow oftewel de snelheid van de ventilator (0 - 100%) uitlezen en de ventilatiestand (auto,laag,midden,hoog). De volgende ducoboxen worden ondersteunt:

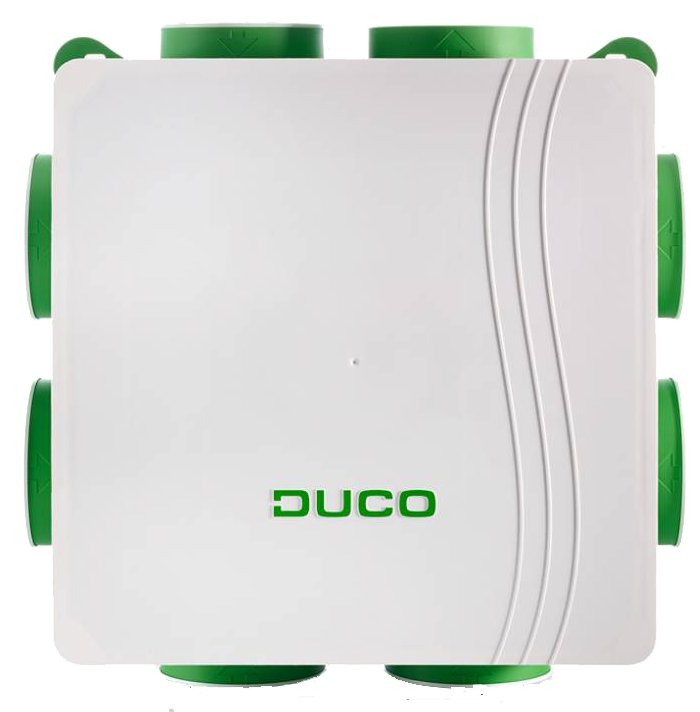

• DucoBox Silent

Plugin 2: Box Sensor - CO2 (P152) en
Plugin 3: Box Sensor - Box Sensor - Temperature & humidity sensor (P153):

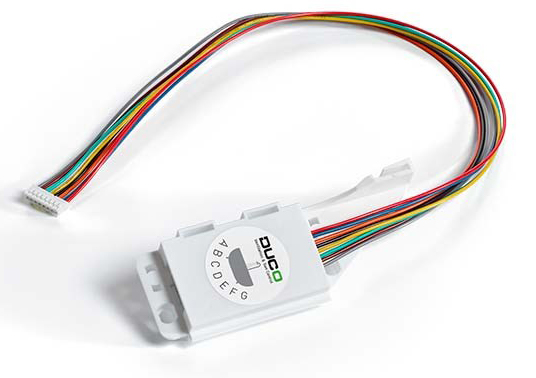

Duco heeft een aantal boxsensoren die met een kabel aangesloten worden op de Ducobox. Deze boxsensoren kunnen elk afzonderlijk in een specifieke kanaalopening van de afvoerbox geklikt worden. Er is een CO2 boxsensor en een vocht boxsensor. Door deze plugin meerdere keren te activeren kun je meerdere boxsensoren uitlezen. De volgende boxsensors worden ondersteunt:

• CO2 Boxsensor
• Vocht Boxsensor

• Uitlezen van een CO2 boxsensor: activeer P152 om de CO2 uit te lezen en activeer P153 om de temperatuur uit te lezen.
• Uitlezen van een luchtvochtigheidsboxsensor: activeer P153 om de temperatuur en luchtvochtigheid uit te lezen.

Plugin 4: DUCO Serial GW - External CO2 Sensor (P154):

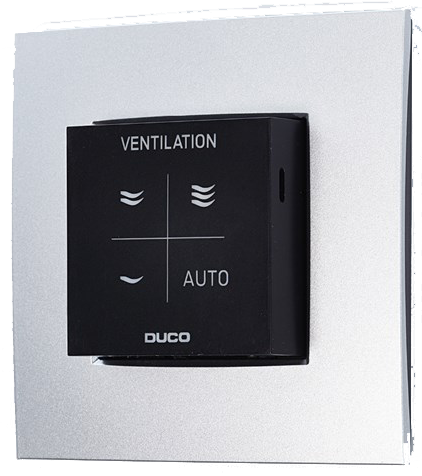

Er zijn diverse bedieningsschakelaars die je aan de Ducobox kan koppelen. Sommige bedieningsschakelaars hebben ook een sensor aan boord. Dit zijn de 'CO₂ Ruimtesensor - Bedieningsschakelaar' en de 'Vocht Ruimtesensor - Bedieningsschakelaar'. Alle bedieningsschakelaars vind je hier. Met deze plugin kun je de CO2 en temperatuur uitlezen van een externe CO2 schakelaar. Door deze plugin meerdere keren te activeren kun je meerdere Bedieningsschakelaars uitlezen.

De volgende bedieningsschakelaars worden ondersteunt:

• Vocht Ruimtesensor - Bedieningsschakelaar

Plugin 5: DUCO Serial GW - External Humidity Sensor (P155):
Met deze plugin kun je het vochtheidsgehalte en temperatuur uitlezen van een vochtruimtesensor bedieningsschakelaar. Door deze plugin meerdere keren te activeren kun je meerdere Bedieningsschakelaars uitlezen.

De volgende bedieningsschakelaars worden ondersteunt:

• Vocht Ruimtesensor - Bedieningsschakelaar
