Protocolo OSPF con Packet Tracer

1. Crear la la estructura

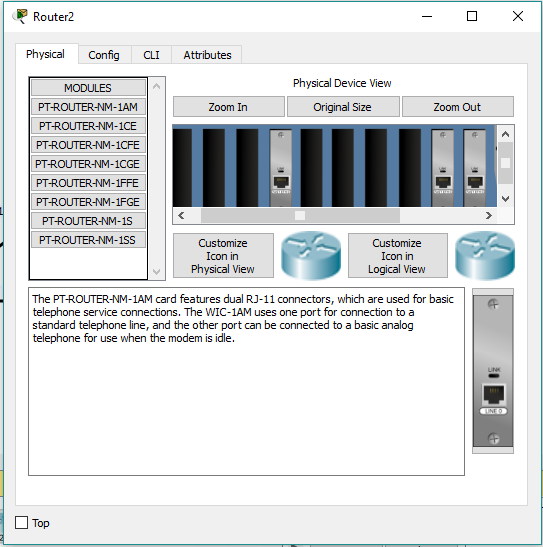

2. Habilitar 3 puertos de ethernet para cada router

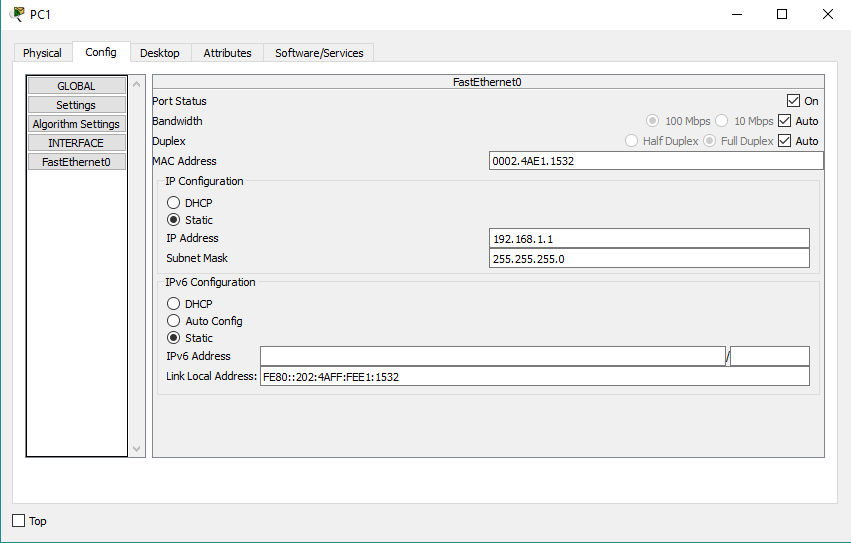

3. Crear las ip por cada interface

4. Habilitar el protocolo OSPF por ip asociada al router (por cada router)

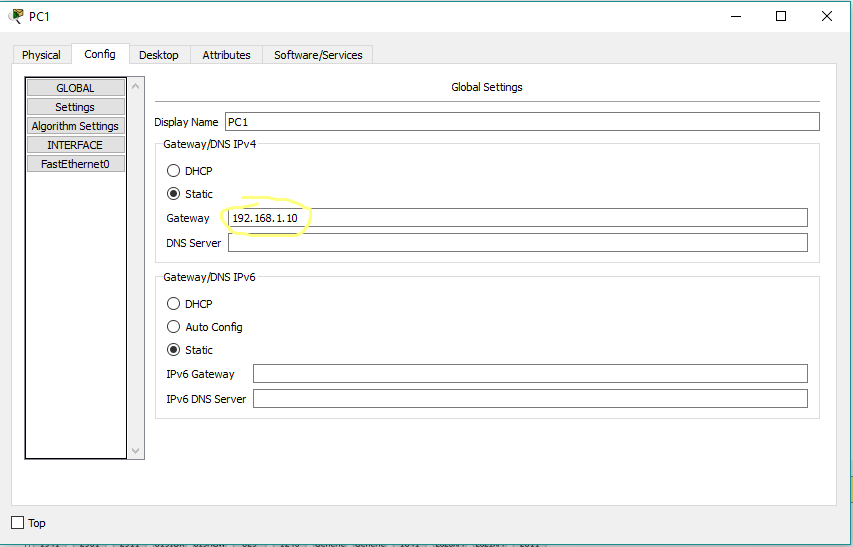

5. Habilitar el Gateway de cada pc

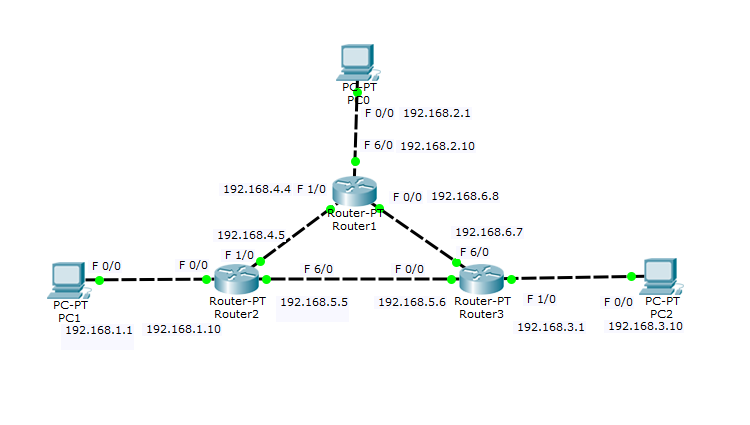

6. Ejemplo de OSPF

Protocolo EIGRP con Packet Tracer

Topología

Tabla de direccionamiento

Dispositivo	Interfaz	Dirección IP	Máscara de subred	Gateway predeterminado
	Gi0/0	192.168.1.1	255.255.255.0	N/D
R1	Se0/0/0	10.1.0.1	255.255.255.252	N/D
	Se0/0/1	10.2.0.1	255.255.255.252	N/D
	Gi0/0	192.168.2.1	255.255.255.0	N/D
R2	Se0/0/0	10.1.0.2	255.255.255.252	N/D
	Se0/0/1	10.3.0.1	255.255.255.252	N/D
	Gi0/0	192.168.3.1	255.255.255.0	N/D
R3	Se0/0/0	10.4.0.1	255.255.255.252	N/D
	Se0/0/1	10.2.0.2	255.255.255.252	N/D
	Gi0/0	192.168.4.1	255.255.255.0	N/D
R4	Se0/0/0	10.4.0.2	255.255.255.252	N/D
	Se0/0/1	10.3.0.2	255.255.255.252	N/D
PC1	Fa0	192.168.1.5	255.255.255.0	192.168.1.1
PC2	Fa0	192.168.2.5	255.255.255.0	192.168.2.1
PC3	Fa0	192.168.3.5	255.255.255.0	192.168.3.1
PC4	Fa0	192.168.4.5	255.255.255.0	192.168.4.1

Configuración de dispositivos

• Entrar a cada PC y en Desktop, IP Address se configura la dirección, máscara y gateway.
• Entramos a cada uno de los routers y configuramos sus interfaces.
• Configuramos el protocolo de enrutamiento dinámico, en este caso será EIGRP.
• Esta configuración se efectuar en cada uno de las PC's y de los routers, una vez finalizado puede verificar que efectivamente hay conexión entre redes realizando un ping.
• Puede descargar el ejemplo aquí
