SRAM Memory

+---------------+------------------+---------------------------------------------+-----------------+
|               |                  |                                             |                 |
|               |                  |                                             |                 |
|    static     |                  |                                             |                 |
|     data      |       heap       |                   free ram                  |      stack      |
|               |                  |                                             |                 |
|               |                  |                                             |                 |
|               |                  |                                             |                 |
+---------------+------------------+---------------------------------------------+-----------------+
       _end or __heap_start     __brkval                                         SP             RAMEND

Internal Temperature Sensor

double internal_temperature() {
  unsigned int wADC;
  double t;
  ADMUX = (_BV(REFS1) | _BV(REFS0) | _BV(MUX3));
  ADCSRA |= _BV(ADEN);
  delay(20);
  ADCSRA |= _BV(ADSC);
  while (bit_is_set(ADCSRA,ADSC));
  wADC = ADCW;
  t = (wADC - 324.31 ) / 1.22;
  return t;  // Celsius
}

Liquid Crystal Display

LCD Pins

/*
LiquidCrystal(rs, enable, d4, d5, d6, d7)
LiquidCrystal(rs, rw, enable, d4, d5, d6, d7)
LiquidCrystal(rs, enable, d0, d1, d2, d3, d4, d5, d6, d7)
LiquidCrystal(rs, rw, enable, d0, d1, d2, d3, d4, d5, d6, d7)
*/
#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
void setup() {
  lcd.begin(16, 2);
  lcd.print("xrust");
}
void loop() {
  lcd.setCursor(0, 1);
  lcd.print(millis() / 1000);
}

DHT11 (Temperature & Humidity)

DHT11 Pins

DHT11 to Arduino

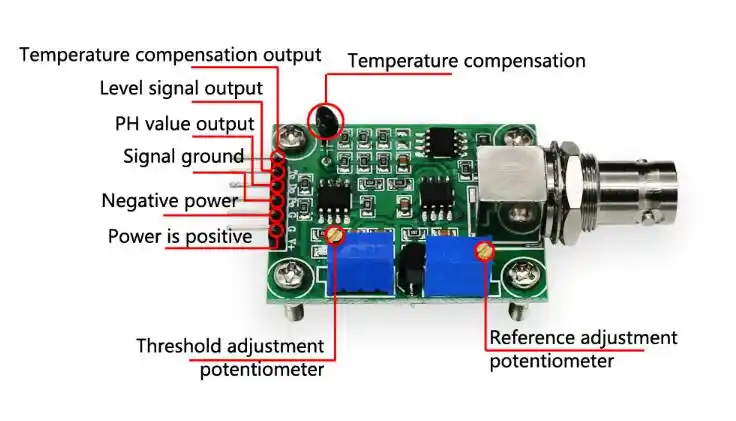

pH BNC
