A1拆机
注意:请先将底部盖板和滤芯取出再开始以下拆除动作.
A1拆机很简单,所以只做简单说明,底部8个螺丝+主控板4个螺丝共12个螺丝:如图中螺丝下下来

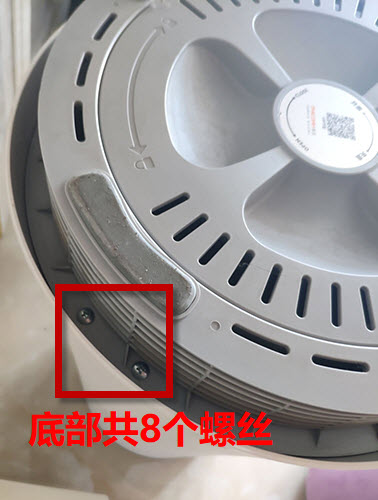

底部8个螺丝:

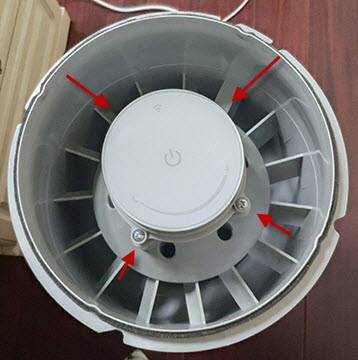

拆除底部螺丝后,就可以直接将整体从外壳中取出.(如果无法取出,可以从正面抵住控制板弄出来~)

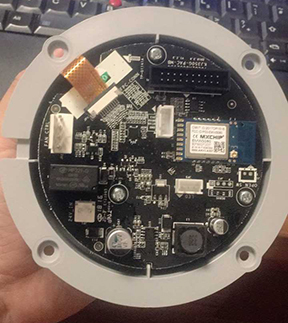

拆出整体. 然后下4个螺丝将主板拆出,将单独取出主控板.即可准备开始刷机
刷机
A1刷机有2种方式:
方法一：串口烧录 优点: - 烧录方法与M1烧录方法完全相同. - 使用ttl串口模块,价格低（2~5元）,很多刷机玩家都有此工具. 缺点: - 接线复杂,操作复杂
方法二: Jlink烧录 优点: - 操作简单 - 烧录工具也可烧录TC1/A1/M1 缺点: - jlink价格贵(最低为15元左右) - 需要一点技术能处理驱动问题
固件下载
烧录前,你需要下载好固件:见Release，下载后文件应为bin格式.
根据你的方法不同,你需要使用不同的bin文件.
方法一: 串口烧录
由于串口烧录方法与M1相同,这里直接提供M1烧录文档:
烧录过程中,使用的bin文件为zA1@[email protected]
- 斐讯M1通过TTL转USB刷固件接入HA教程.pdf 文档版权由原作者所有,此处仅提供文档方便大家.
- 为刷A1的,只需要执行文档中刷机相关步骤,拆机及功能说明等非A1的说明.
- 刷A1参考文档中
3.2 EMW3080B模块引脚定义至3.6 升级固件执行完成即可,3.7 修改SecureCRT软件串口参数设置及之后的内容不用处理
方法二: Jlink烧录
烧录过程中,使用的bin文件为zA1@[email protected]
烧录硬件准备

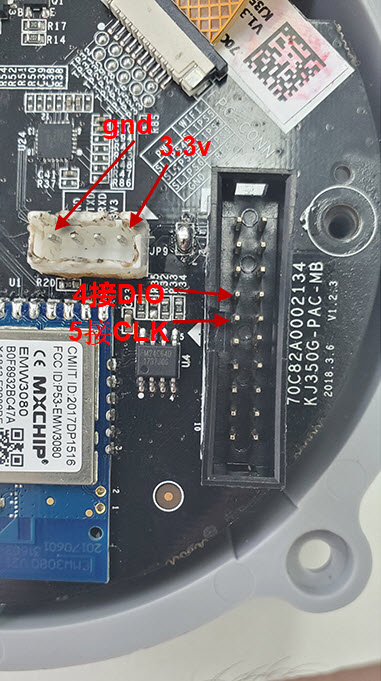

按照图片,将jlink与主控连接
烧录
需要下载烧录软件包 点这里跳转下载 github下载不了点这里
下载完成后解压.
确认驱动
此处需要将jlink驱动更换为专用驱动(请保证jlink驱动正常再执行此步骤):
运行Jlink driver文件夹内zadig.exe,在 options 选项里点击 list all devices 然后在下面的下拉列表点选 jlink，然后在驱动替换那里选择 libusbk，最后点击 replace Driver 进行替换.
开始烧录
-
先将文件夹 firmware 里的文件删除，然后将要烧录的完整 bin 文件(zA1@[email protected])放到里面并重命名为all.bin，然后执行
运行分割.bat，之后里面会多出 boot，ATE，ota 三个文件。 -
再运行烧录，正常情况下回出现命令框，持续约 10 多秒。如果一闪而过则有问题， 需要检查以上步骤并重试.
烧录完成
烧录完成后,重新上电.确认没有问题装回壳内即可使用.
注意:A1需要安装滤芯才会通电!!!
你可以用以下方法之一来确认输入成功:
-
上电后会有led开机效果
-
重新上电后,用手机/pc搜索有出现
zA1_XXXX的热点即成功
接下来就可以开始使用.
