前言

本文主要是记录 HTN 项目开发的过程。关于这个项目先前在 Swift 开发者大会上我曾经演示过，不过当时项目结构不完善，不易扩展，也没有按照标准来。所以这段时间，我研究了下 W3C 的标准和 WebKit 的一些实现，对于这段时间的研究也写了篇文章深入剖析 WebKit。重构了下这个项目，我可以先说下已经完成的部分，最后列下后面的规划。项目已经放到了 Github 上：https://github.com/ming1016/HTN 后面可以对着代码看。

HTML

这部分最关键的部分是在 HTML/HTMLTokenizer.swift 里。首先会根据 W3C 里的 Tokenization 的标准 https://dev.w3.org/html5/spec-preview/tokenization.html 来定义一个状态的枚举，如下，可以目前完成这些状态的情况

//枚举
    enum S: HTNStateType {
        case DataState //half done
        case CharacterReferenceInDataState
        case RCDATAState
        case CharacterReferenceInRCDATAState
        case RAWTEXTState
        case ScriptDataState
        case PLAINTEXTState
        case TagOpenState //half done
        case EndTagOpenState
        case TagNameState //half done

        case RCDATALessThanSignState
        case RCDATAEndTagOpenState
        case RCDATAEndTagNameState

        case RAWTEXTLessThanSignState
        case RAWTEXTEndTagOpenState
        case RAWTEXTEndTagNameState

        //Script
        case ScriptDataLessThanSignState
        case ScriptDataEndTagOpenState
        case ScriptDataEndTagNameState
        case ScriptDataEscapeStartState
        case ScriptDataEscapeStartDashState
        case ScriptDataEscapedState
        case ScriptDataEscapedDashState
        case ScriptDataEscapedDashDashState
        case ScriptDataEscapedLessThanSignState
        case ScriptDataEscapedEndTagOpenState
        case ScriptDataEscapedEndTagNameState
        case ScriptDataDoubleEscapeStartState
        case ScriptDataDoubleEscapedState
        case ScriptDataDoubleEscapedDashState
        case ScriptDataDoubleEscapedDashDashState
        case ScriptDataDoubleEscapedLessThanSignState
        case ScriptDataDoubleEscapeEndState

        //Tag
        case BeforeAttributeNameState
        case AttributeNameState //half done
        case AfterAttributeNameState
        case BeforeAttributeValueState
        case AttributeValueDoubleQuotedState //half done
        case AttributeValueSingleQuotedState
        case AttributeValueUnquotedState
        case CharacterReferenceInAttributeValueState
        case AfterAttributeValueQuotedState //half done
        case SelfClosingStartTagState
        case BogusCommentState
        case ContinueBogusCommentState
        case MarkupDeclarationOpenState //half done

        //Comment
        case CommentStartState //half done
        case CommentStartDashState
        case CommentState
        case CommentEndDashState //half done
        case CommentEndState //half done
        case CommentEndBangState

        //DOCTYPE
        case DOCTYPEState //half done
        case BeforeDOCTYPENameState //half done
        case DOCTYPENameState
        case AfterDOCTYPENameState //half done
        case AfterDOCTYPEPublicKeywordState //half done
        case BeforeDOCTYPEPublicIdentifierState //half done
        case DOCTYPEPublicIdentifierDoubleQuotedState //half done
        case DOCTYPEPublicIdentifierSingleQuotedState
        case AfterDOCTYPEPublicIdentifierState //half done
        case BetweenDOCTYPEPublicAndSystemIdentifiersState
        case AfterDOCTYPESystemKeywordState
        case BeforeDOCTYPESystemIdentifierState
        case DOCTYPESystemIdentifierDoubleQuotedState
        case DOCTYPESystemIdentifierSingleQuotedState
        case AfterDOCTYPESystemIdentifierState
        case BogusDOCTYPEState

        case CDATASectionState
        case CDATASectionRightSquareBracketState
        case CDATASectionDoubleRightSquareBracketState
    }

处理这些状态采用的是状态机原理。根据状态机数学模型提取出需要的状态集合，事件集合，事件集合在这里是所遇字符的集合做了一个状态机，具体实现在 HTNFundation/HTNStateMachine.swift。状态转移函数我定义的是 func listen(_ event: E, transit fromState: S, to toState: S, callback: @escaping (HTNTransition<S, E>) -> Void) ，这里的 block 是在状态转移时需要做的事情定义。为了能够减少状态转移太多太碎，也多写了几个函数来处理比如一组来源状态到同一个转移状态和针对某些事件状态不变的函数。

有了状态机后面的处理就会很方便，这里的事件就是一个一个的字符，不同字符在不同的状态下的处理。下面可以举个多状态转同一状态的实现，具体代码如下：

let anglebracketRightEventFromStatesArray = [S.DOCTYPEState,
                                             S.CommentEndState,
                                             S.TagOpenState,
                                             S.EndTagOpenState,
                                             S.AfterAttributeValueQuotedState,
                                             S.BeforeDOCTYPENameState,
                                             S.AfterDOCTYPEPublicIdentifierState]
stateMachine.listen(E.AngleBracketRight, transit: anglebracketRightEventFromStatesArray, to: S.DataState) { (t) in
    if t.fromState == S.TagOpenState || t.fromState == S.EndTagOpenState {
        if self._bufferStr.count > 0 {
            self._bufferToken.data = self._bufferStr.lowercased()
        }
    }
    self.addHTMLToken()
    self.advanceIndexAndResetCurrentStr()
}

W3C 也定义每个状态的处理，非常详细完整，WebKit 基本把这些定义都实现了，HTN 目前只实现了能够满足构建 DOM 树的部分。W3C 的定义可以举个 StartTags 的状态如下图

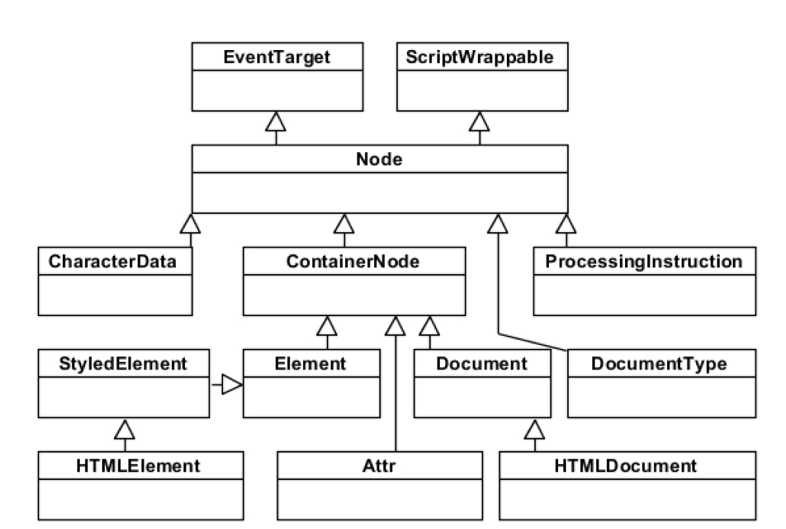

在进入构建 DOM 树之前我们需要设计一些类和结构来记录我们的内容，这里采用了 WebKit 类似的类结构设计，下图是 WebKit 的 DOM 树相关的类设计图

完成了这些状态处理，接下来就可以根据这些 HTMLToken 来组装我们的 DOM 树了。这部分的实现在 HTML/HTMLTreeBuilder.swift 里。构建 DOM 树同样使用了先前的写的状态机，只是这里的状态集和事件集不同而已，W3C 也定义一些状态可以用

enum S: HTNStateType {
    case InitialModeState
    case BeforeHTMLState
    case BeforeHeadState
    case InHeadState
    case AfterHeadState
    case InBodyState
    case AfterBodyState
    case AfterAfterBodyState
}

从名字就能很方便的看出每个状态的意思。这里的事件集使用的是 HTMLToken 里的类型，根据不同类型来放置到合适的位置。树的父级子级是通过定义的一个堆栈来控制，具体构建实现可以看 func parse() -> [HTMLToken] 这个函数。

CSS

解析 CSS 需要先了解下 CSS 的 BNF，它的定义如下：

ruleset
  : selector [ ',' S* selector ]*
    '{' S* declaration [ ';' S* declaration ]* '}' S*
  ;
selector
  : simple_selector [ combinator selector | S+ [ combinator selector ] ]
  ;
simple_selector
  : element_name [ HASH | class | attrib | pseudo ]*
  | [ HASH | class | attrib | pseudo ]+
  ;
class
  : '.' IDENT
  ;
element_name
  : IDENT | '*'
  ;
attrib
  : '[' S* IDENT S* [ [ '=' | INCLUDES | DASHMATCH ] S*
    [ IDENT | STRING ] S* ] ']'
  ;
pseudo
  : ':' [ IDENT | FUNCTION S* [IDENT S*] ')' ]
  ;

根据 BNF 来确定状态集和事件集。下面是我定义的状态集和事件集

enum S: HTNStateType {
    case UnknownState     //
    case SelectorState    // 比如 div p, #id
    case PropertyKeyState   // 属性的 key
    case PropertyValueState // 属性的 value

    //TODO:以下后期支持，优先级2
    case PseudoClass      // :nth-child(2)
    case PseudoElement    // ::first-line

    //TODO:以下后期支持，优先级3
    case PagePseudoClass
    case AttributeExact   // E[attr]
    case AttributeSet     // E[attr|="value"]
    case AttributeHyphen  // E[attr~="value"]
    case AttributeList    // E[attr*="value"]
    case AttributeContain // E[attr^="value"]
    case AttributeBegin   // E[attr$="value"]
    case AttributeEnd
    //TODO:@media 这类 @规则 ，后期支持，优先级4
}
enum E: HTNEventType {
    case SpaceEvent   //空格
    case CommaEvent   // ,
    case DotEvent     // .
    case HashTagEvent // #
    case BraceLeftEvent  // {
    case BraceRightEvent // }
    case ColonEvent // :
    case SemicolonEvent  // ;
}

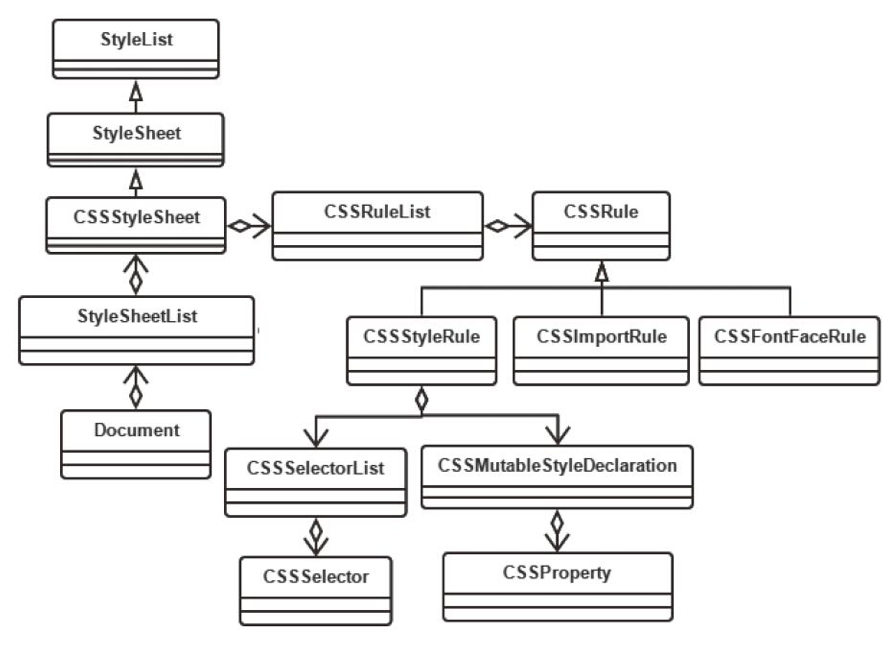

同样在状态的处理过程中也需要一个合理的类结构关系设计来满足，这里也参考了 WebKit 里的设计，如下：

布局

布局处理目前 HTN 主要是将样式属性和 DOM 树里的 Element 对应上。具体实现是在 Layout/StyleResolver.swift 里。思路是先将所有 CSSRule 和对应的 CSSSelector 做好映射，接着在递归 DOM 树的过程中与每个 Element 对应上。主要代码实现如下：

public func resolver(_ doc:Document, styleSheet:CSSStyleSheet) -> Document{
    //样式映射表
    //TODO: 需要把结构改成 [String:[String:CSSProperty]] 这样能够支持重复 selector 能够合并 Property
    var matchMap = [String:[String:CSSRule]]()
    for rule in styleSheet.ruleList {
        for selector in rule.selectorList {
            guard let matchLast = selector.matchList.last else {
                continue
            }
            var matchDic = matchMap[matchLast]
            if matchDic == nil {
                matchDic = [String:CSSRule]()
                matchMap[matchLast] = matchDic
            }
            matchMap[matchLast]![selector.identifier] = rule
        }
    }
    for elm in doc.children {
        self.attach(elm as! Element, matchMap: matchMap)
    }

    return doc
}
//递归将样式属性都加上
func attach(_ element:Element, matchMap:[String:[String:CSSRule]]) {

    guard let token = element.startTagToken else {
        return
    }
    if matchMap[token.data] != nil {
        //TODO 还不支持 selector 里多个标签名组合，后期加上
        if matchMap[token.data]![token.data] != nil {
            let ruleList = matchMap[token.data]![token.data]!
            //将属性加入 element 的属性列表里
            for property in ruleList.propertyList {
                element.propertyList.append(property)
            }
        }
    }
    addProperty(token.data, matchMap: matchMap, element: element)
    for attr in token.attributeList {
        if attr.name == "class" {
            addProperty("." + attr.value, matchMap: matchMap, element: element)
        }
        if attr.name == "id" {
            addProperty("#" + attr.value, matchMap: matchMap, element: element)
        }
    }

    if element.children.count > 0 {
        for element in element.children {
            self.attach(element as! Element, matchMap: matchMap)
        }
    }
}

func addProperty(_ key:String, matchMap:[String:[String:CSSRule]], element:Element) {
    if matchMap[key] != nil {
        //TODO 还不支持 selector 里多个标签名组合，后期加上
        if matchMap[key]![key] != nil {
            let ruleList = matchMap[key]![key]!
            //将属性加入 element 的属性列表里
            for property in ruleList.propertyList {
                element.propertyList.append(property)
            }
        }
    }
}

转原生

先前实现了转 Yoga 原生代码，在项目在 https://github.com/ming1016/smck 里，具体转原生的代码实现在：https://github.com/ming1016/smck/blob/master/smck/Plugin/H5ToSwiftByFlexBoxPlugin.swift 。接下来打算将其转换成 Texture 让效率更高。

规划

对样式表更多属性的支持，目前仅处理了 flexbox 相关属性的原生映射，基本属性，默认属性设置，包括 block inline 等都还没有支持。
HTN 的 Objective-C 版。
支持转 Texture 原生代码。
支持转 Objective-C 的原生代码。
CSS Selector 的 Tag 路径支持，Tag 和 class，id 的组合选择。
解析转换器内嵌在应用程序内部，支持服务器下发 h5 代码转换。
HTML 内 JS 解析，支持逻辑控制 HTML
