什么是ESP8285?

ESP8285=ESP8266+1M Flash，使其能耐高温达125摄氏度！且原有ESP8266源码程序可以原封不动移植使用。

产品简介

ESP-M2模块核心处理器采用高性价比芯片ESP8285。该芯片在较小尺寸封装中集成了增强版的Tensilica’s L106钻石系列32-bit内核处理器，带片上SRAM。ESP8285拥有完整的Wi-Fi网络功能，既能够独立应用，也可以作为从机搭载于其他主机MCU运行。当ESP8285托管应用时，能够直接从外接Flash中启动。内置的高速缓冲存储器有利于提高系统性能，并且优化存储系统。此外ESP8285只需通过SPI/SDIO 接口或I2C/UART口即可作为Wi-Fi适配器，应用到基于任何微控制器的设计中。

突出优势

1）体积超小；
2）串口转WiFi；
3）无线透传；
4）远距离超低功耗；
5）耐高温，高达125℃
6）完全兼容ESP8266，源码可以原封不动移植使用。

产品特点

SOC特性

内置Tensilica L106超低功耗32位微处理器，主频支持80MHz和160MHz，支持RTOS
内置TCP/IP协议栈
内置1路10 bit高精度ADC
外设接口HSPI、UART、I2C、I2S、IR Remote Control、PWM、GPIO
深度睡眠保持电流为10uA，关断电流小于5uA
2 ms之内唤醒、连接并传递数据包
待机状态消耗功率小于1.0mW(DTIM3)
内置1M字节 SPI Flash

Wi-Fi特性

支持802.11 b/g/n/e/i
支持Station、SoftAP、SoftAP+STA模式
支持Wi-Fi Direct(P2P)
支持CCMP(CBC-MAC、计数器模式)、TKIP(MIC、RC4)、WAPI(SMS4)、WEP(RC4)、CRC的硬件加速
P2P发现, P2P GO模式/GC模式和P2P电源管理
WPA/PA2 PSK和WPS
802.11 i 安全特征：预认证和TSN
支持802.11n（2.4 GHz）
802.1h/RFC1042 帧封装
无缝漫游支持
支持AT远程升级及云端OTA升级
支持Smart Config功能（包括Android和iOS设备）

模块外设

2xUART
1xADC
1xEn
1x唤醒管脚
1xHSPI
1xI2C
1xI2S
最多10xGPIOs
工作温度范围：-40℃-125℃

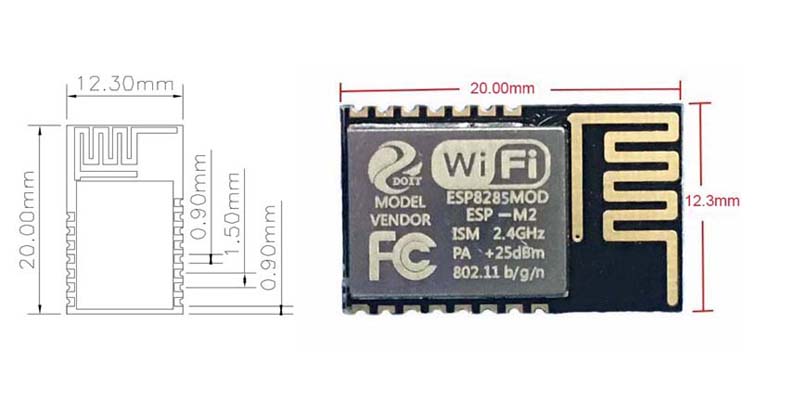

模块尺寸：12.3mm×15mm(M1版本)
12.3mm×20mm(M2版本)

应用场景

家用电器
家庭自动化
智能插座、智能灯
Mesh网络
婴儿监控器
IP摄像机
传感器网络
可穿戴电子产品
安全ID标签
无线位置感知
无线定位系统信标
工业无线控制

M1规格说明书：下载
