产品简介

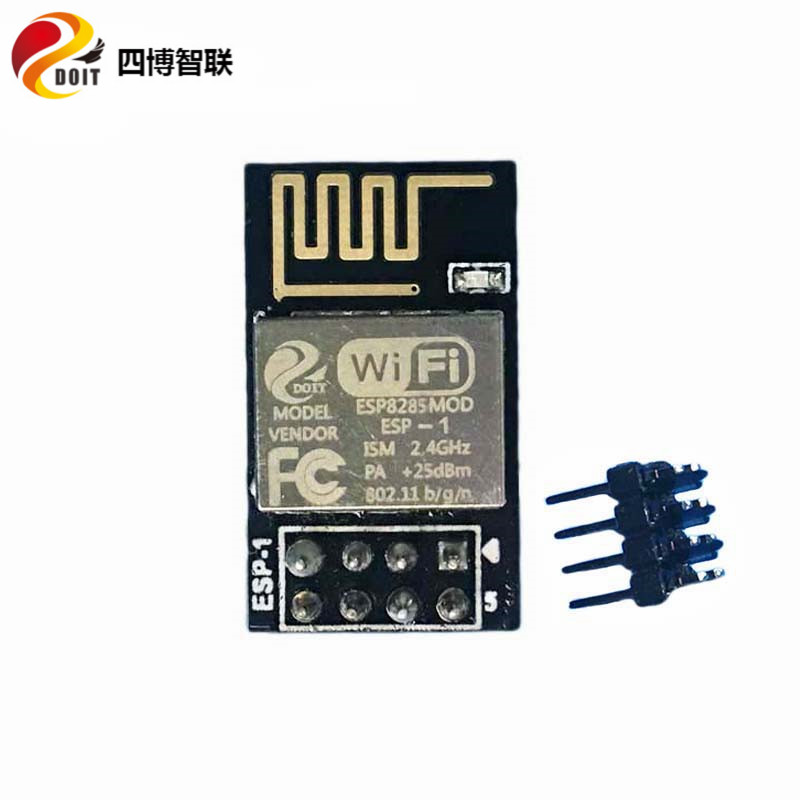

ESP-1模块核心处理器采用高性价比芯片ESP8285。该芯片在较小尺寸封装中集成了增强版的Tensilica’s L106钻石系列32-bit内核处理器，带片上SRAM。ESP8285拥有完整的Wi-Fi网络功能，既能够独⽴应⽤，也可以作为从机搭载于其他主机MCU运⾏。当ESP8285托管应用时，能够直接从外接Flash中启动。内置的⾼速缓冲存储器有利于提⾼系统性能，并且优化存储系统。此外ESP8285只需通过SPI/SDIO接⼝或I2C/UART⼝即可作为Wi-Fi适配器，应⽤到基于任何微控制器的设计中。 ESP-1模块支持标准的IEEE802.11 b/g/n/e/i协议以及完整的TCP/IP协议栈。用户可以使用该模块为现有设备添加联网功能，也可以构建独立的网络控制器。 ESP-1模块以最低成本提供最大实用性，为Wi-Fi功能嵌入其他系统提供无限可能。

产品特点

SOC特性

内置Tensilica L106超低功耗32位微处理器，主频支持80MHz和160MHz，支持RTOS
内置TCP/IP协议栈
内置1路10 bit⾼精度ADC
外设接口HSPI、UART、I2C、I2S、IR Remote Control、PWM、GPIO
深度睡眠保持电流为10uA，关断电流小于5uA
2 ms之内唤醒、连接并传递数据包
待机状态消耗功率小于1.0mW(DTIM3)
内置1M字节 SPI Flash

Wi-Fi特性

支持802.11 b/g/n/e/i
支持Station、SoftAP、SoftAP+STA模式
支持Wi-Fi Direct(P2P)
支持CCMP(CBC-MAC、计数器模式)、TKIP(MIC、RC4)、WAPI(SMS4)、WEP(RC4)、CRC的硬件加速
P2P发现, P2P GO模式/GC模式和P2P电源管理
WPA/PA2 PSK和WPS
802.11 i 安全特征：预认证和TSN
支持802.11n（2.4 GHz）
802.1h/RFC1042 帧封装
支持无缝漫游
支持AT远程升级及云端OTA升级
支持Android和iOS设备SmartConfig功能

模块外设

1xUART
1xEn
最多4xGPIOs
工作温度范围：-40℃-125℃
模块尺寸：24.5mm×14mm

应用场景

串口透传
WiFi探针
智能插座、智能灯
Mesh网络
传感器网络
可穿戴电子产品
安全ID标签
无线位置感知
无线定位系统信标
工业无线控制
