简单介绍
ESP-F模块核心处理器采用高性价比芯片ESP8266EX。该芯片在较小尺寸封装中集成了业界领先的Tensilica’s L106 超低功耗32位微型MCU，带有16位精简模式，主频支持80 MHz和160 MHz，支持RTOS。ESP8266EX拥有完整的Wi-Fi网络功能，既能够独立应用，也可以作为从机搭载于其他主机MCU运行。当ESP8266EX独立应用时，能够直接从外接Flash中启动。内置的高速缓冲存储器有利于提升系统性能，并且优化存储系统。此外ESP8266EX只需通过SPI/SDIO 接口或I2C/UART口即可作为Wi-Fi适配器，应用到基于任何微控制器的设计中。 ESP-F模块支持标准的IEEE802.11 b/g/n/e/i协议以及完整的TCP/IP协议栈。用户可以使用该模块为现有设备添加联网功能，也可以构建独立的网络控制器。 ESP-F模块以最低成本提供最大实用性，为Wi-Fi功能嵌入其他系统提供无限可能。
产品特点
SOC特性
- 内置Tensilica L106超低功耗32位微处理器，主频支持80MHz和160MHz，支持RTOS
- 内置TCP/IP协议栈
- 内置1路10 bit高精度ADC
- 外设接口HSPI、UART、I2C、I2S、IR Remote Control、PWM、GPIO
- 深度睡眠保持电流为10uA，关断电流小于5uA
- 2 ms之内唤醒、连接并传递数据包
- 待机状态消耗功率小于1.0mW(DTIM3)
Wi-Fi特性
- 支持802.11 b/g/n/e/i
- 支持Station、SoftAP、SoftAP+STA模式
- 支持Wi-Fi Direct(P2P)
- 支持CCMP(CBC-MAC、计数器模式)、TKIP(MIC、RC4)、WAPI(SMS4)、WEP(RC4)、CRC的硬件加速
- P2P发现, P2P GO模式/GC模式和P2P电源管理
- WPA/PA2 PSK和WPS
- 802.11 i 安全特征：预认证和TSN
- 支持802.11n（2.4 GHz）
- 802.1h/RFC1042 帧封装
- 无缝漫游支持
- 支持AT远程升级及云端OTA升级
- 支持Smart Config功能（包括Android和iOS设备）
模块外设
- 2xUART
- 1xADC
- 1xEn
- 1x唤醒管脚
- 1xHSPI
- 1xI2C
- 1xI2S
- 最多11xGPIOs
- 4M字节 SPI Flash
- 工作温度范围：-40℃-85℃

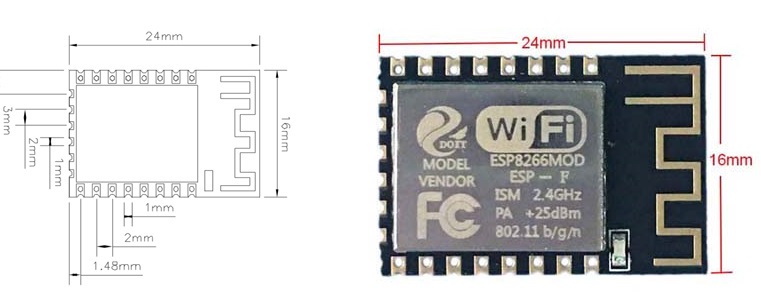

- 模块尺寸：16mm×24mm
应用场景
- 家用电器
- 智能家居
- 婴儿监控器
- 传感器网络
- 安全ID标签
- 无线定位系统信标
- 家庭自动化
- Mesh网络
- IP摄像机
- 可穿戴电子产品
- 无线位置感知
- 工业无线控制
