产品简介

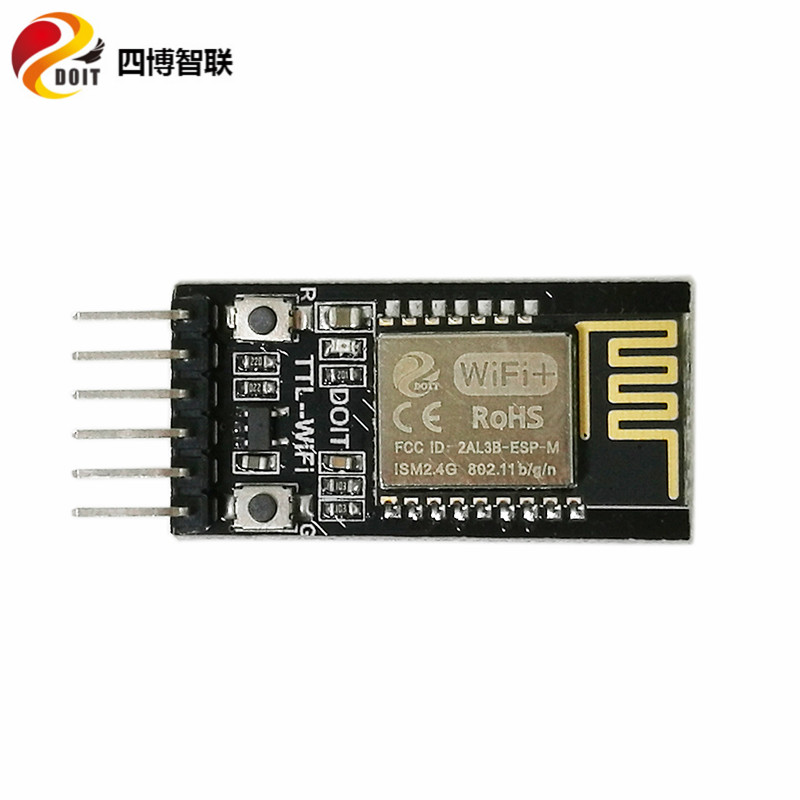

感谢关注深圳四博智联科技有限公司产品！我公司提供完整的WiFi信号强度采集方案，包括WiFi信号采集、设备远程管理平台、智能终端应用等。 Doit探针（WiFi版）是我司专门针对员工考勤、客流统计等需求研发的最新产品。该产品通过抓取2.4G WiFi信号，分析和统计其信号强度和信号特征，实现员工考勤、用户轨迹分析、商场客流热度图、客流量统计、新增客户统计和用户驻留时间等数据分析，辅助商业决策。 Doit探针（WiFi版）的工作原理是：设备在指定时间内以全频段轮询方式采集WiFi数据包，保存在设备缓存中，随后连接到无线路由器，将数据发送到指定服务器，如此周期性工作。

温馨提示

在实际产品时，为了满足不同客户的需求，我们开发了好几款串口WiFi探针，如USB,带插针等,也可以基于我司的模块为客户定制不同需求，不同形状的探针开发板或者模块。

购买

淘宝商城：购买

在使用前，首先需要对设备进行配置，设置其连接的无线路由器SSID名称和密码。如有必要，还可以设置其数据上传服务器的地址和端口以及采集周期。 下面章节将介绍Doit探针（WiFi版）的配置和使用方法。

配置方法

首次配置的方法

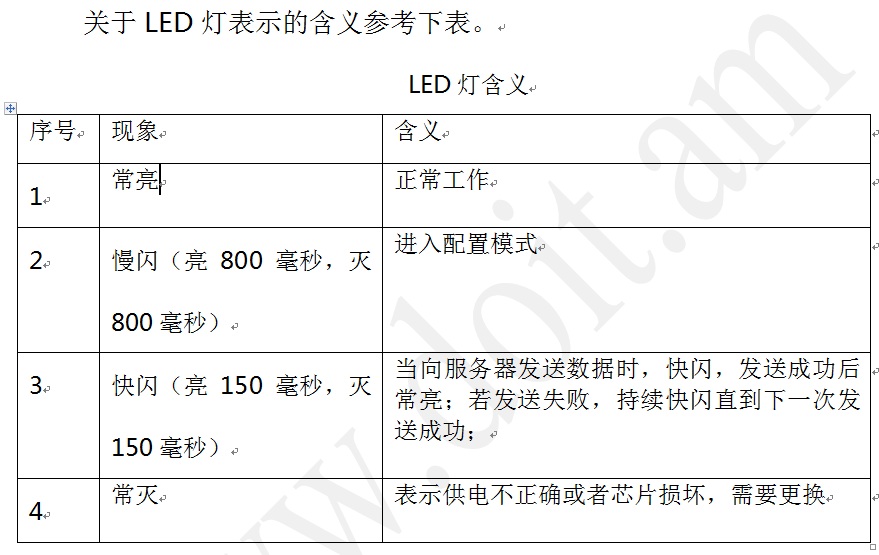

用户给设备上电时，设备会自动进入到配置模式。此时设备上的LED灯将会慢闪，表示进入配置模式。 关于LED灯表示的含义参考下表。

在配置模式下，设备工作在热点模式，发出WiFi信号，信号名称为：“msmk_xxxxxx”，其中“xxxxxx”是该设备的产品ID。产品ID是设备的唯一标识，在应用数据时用于对每台设备进行辨识。 使用笔记本电脑或者智能手机连接上述SSID，无需密码。

连接成功后，使用浏览器进行配置。浏览器推荐使用Chrome、Firefox等。 在浏览器地址栏中输入：“192.168.4.1”，进入配置页面。

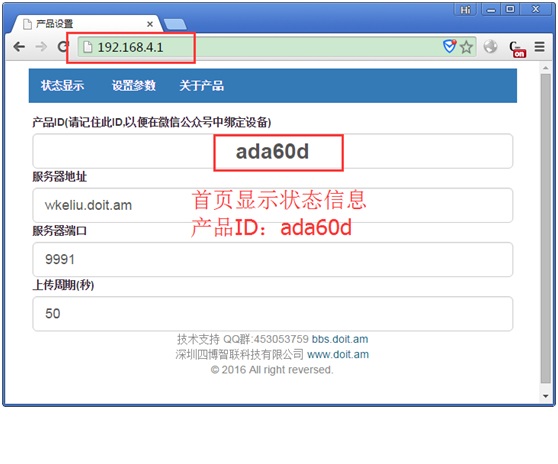

在首页进入“状态显示”页面，在该页面可查看产品ID、服务器地址、端口和上传周期等。其中产品ID用于识别本设备。 在“设置参数”页面可以设置无线路由器名称及其密码、服务器地址、端口和上传周期可在“设置参数”页面进行设置。通常，只需要设置无线路由器名称（ssid）和“无线路由器密码”。 服务器地址、端口和上传周期使用默认值即可。

设置SSID和密码后，点击保存。提示设置成功，或失败。若出现设置失败，请检查参数是否设置正确。设置成功页面如下所示。 设置成功后，设备自动重启，使新设置生效！

在“关于产品”页面可查看更多信息，比如软件版本、硬件版本、公司信息。还可以进行恢复出厂设置以及重启模块等操作。

PC配置的方法

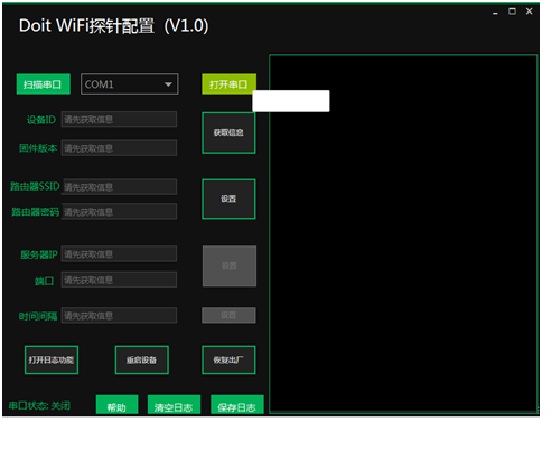

打开Doit_WiFi_Scanner_Probe_Config.exe配置要连接路由的热点名称和密码，并记录下 设备ID.

配置完成后重启。

数据格式

第一行代表设备id 26b90a

A8:15:4D:5F:BD:36|00:08:22:29:11:4F|02|04|1|-94 其中：

  • 第一列：08:00:23:6F:58:CE 代表手机MAC
  • 第二列：12:F8:56:FF:6F:56 代表路由MAC
  • 第三列：00 代表Frame的大类
  • 第四列：08 代表Frame的小类
  • 第五列：3 代表Channel
  • 第六列：-76代表RSSI信号强度

上传的服务器地址：120.25.129.98 端口：9991

相关下载

客流统计

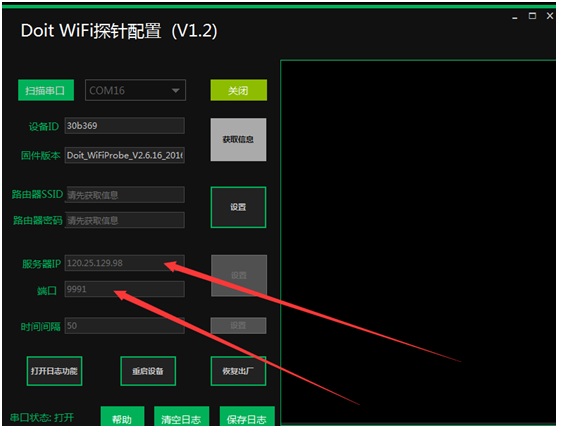

如果将服务器ip和端口设置如下，也可以直接用我们提供的客流统计服务 （使用方法：http://ikeliu.doit.am/）。
