Starter Kit是一款由上海诺行信息技术有限公司基于STM32L433CCT6 设计的高性能物联网开发板。它的主要软件平台为开源的AliOS Things，开发者可以基于此快速的开发出各种物联网设备与产品。
AliOS Things 是面向IoT 领域的轻量级物联网嵌入式操作系统。致力于搭建云端一体化IoT 基础设备。具备极致性能，极简开发、云端一体、丰富组件、安全防护等关键能力，并支持终端设备连接到阿里云Link，可广泛应用在智能家居、智慧城市、新出行等领域。
Starter Kit 的软件分成了出厂版本和SDK。
出厂版本：提供给工厂生产人员使用，用来检验测试出厂硬件各个外设器件是否能够工作正常。工具包套件中仅包含了编译好的二进制文件，开发者也可以用来对单板进行测试或者观察外设的功能特性。相关使用方法请参考文档《AliOS Things Starter Kit User Basic Operation Guide》。
SDK：提供给物联网开发者与高校教育培训机构使用，用来快速评估与开发出各种物联网产品。SDK 内容包括编译烧写相关的工具和主要软件平台AliOS Things。Starter Kit板级代码已经加入AliOS Things 源码树中，以后也会不断地进行完善与更新。
开始开发AliOS Things 之前，需要安装一系列的工具软件。本章节主要介绍Windows 环境下开发环境的搭建过程。
打开软件包，解压en.stsw-link009.rar 到当前目录。
将附带的USB 线缆（目前产品出货没有配套USB 线，用户可以使用自己手机USB线）一头插入Starter Kit 的USB ST-Link 口，另外一头连接PC。打开设备管理器，将多出来的未知设备更新驱动程序，选中刚才解压的目录路径，完成安装。
打开软件包，解压en.stsw-link004.zip 到当前目录。打开解压后的安装程序一路完成安装。
打开Python 官网，选择相应的2.x 版本（当前最新版本为Python 2.7.15）下载并安装：
https://www.python.org/downloads/windows/
安装完成后，在系统属性中为的系统环境变量PATH 加入相应的路径（根据自
己的安装目录）：
打开pip 官方网站，选择最新的压缩包版本（当前最新版本为pip-10.0.1.tar.gz） 下载： https://pypi.org/project/pip/#files 完成后解压到任意目录，打开命令提示符，进入到刚才解压到的根目录中，输入命令安装pip：python setup.py install
Aos是阿里的代码管理编译工具。在安装aos之前，需要安装或更新相关依赖软件。在刚才的命令提示符中输入如下命令：
$ pip install --upgrade setuptools
$ pip install --upgrade wheel
完成后输入如下命令安装aos：
$ pip install --upgrade aos-cube

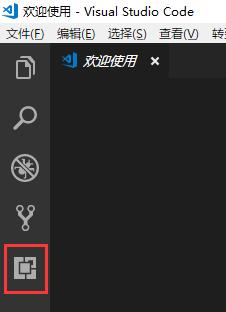

AliOS Things Studio 是阿里基于Visual Studio Code 的一套图形化IDE。进入官网下载并安装： https://code.visualstudio.com/ 完成后打开工具，在最左边的工具条中选择点击扩展，分别安装C/C++ 插件和alios-studio 插件：
为了同步最新的AliOS Things 代码，需要安装git。进入官网下载并安装：
https://git-scm.com/downloads
完成后使用Git GUI 或者Git Bash 将最新代码克隆到本地：
git clone https://github.com/alibaba/AliOS-Things.git
git checkout master
AliOS Things 代码的工程名格式为”应用名字@目标板名字”。应用名字对应为example 目录下对应的文件夹名；目标板名字对应为board 目录下对应的文件夹名。例如Starter Kit 的helloworld 例程工程名为helloworld@starterkit。
打开AliOS Things Studio，点击左上角菜单栏上的文件->打开文件夹，选择AliOS Things 代码根目录。
打开后点击工具左下角蓝色框条中的
Starter Kit 提供了三种烧写方式，分别为虚拟U 盘烧写、ST-LINK Utility 烧写和AliOS Things Studio 烧写。使用方法如下（推荐使用虚拟U 盘烧写方式）： 烧写和调试之前需要使用附带的USB 线缆一头插入Starter Kit 的USB ST-Link口，另外一头连接PC。此时在PC 设备管理器中可以看到会自动生成一个虚拟UART口。这个UART 是单板的软件调试口，系统运行后可以观察到调试输出信息。
将单板 USB ST-Link 连接到 PC，此时资源管理器会自动装载一个虚拟的 USB 存储器，直接将编译好的 binary 拷贝到这个 USB 存储器，即可自动烧写。 烧写完成后单板会自动reset，并且可以观察到虚拟的USB 存储器被重新装载。
打开 ST-LINK Utility，点击工具栏中的
AliOS Things Studio 在最后一次编译完成后，直接点击左下角蓝色框条中的
在开始调试之前，需要先对调试器进行板级配置。 使用 AliOS Things Studio 打开单板代码目录，可以观察到左侧资源视图中生成了一个.vscode 目录，打开此目录下的文件 launch.json。
可以看到默认会有几个单板调试配置，开发者可以选择在已经存在配置里面修改，或者创建一组新的配置。
这里以创建新配置为例，将Debug @ Windows 这一组配置复制下来，添加到最后。修改并适配到目前的工程，主要注意四条配置：name、program、setupCommands 和miDebuggerPath，相关路径使用斜杠或者双反斜杠。我这里以设置name 为Starterkit Debug @ Windows 为例，如下：
{
"name": "Starterkit Debug @ Windows",
"type": "cppdbg",
"request": "launch",
"program":"${workspaceRoot}/out/helloworld@starterkit/binary/[email protected]", "args": [],
"stopAtEntry": true,
"cwd": "${workspaceRoot}",
"environment": [], "externalConsole": true,
"miDebuggerServerAddress": "localhost:4242",
"serverLaunchTimeout": 2000,
"targetArchitecture": "ARM",
"setupCommands": [
{
"text": "cd ${workspaceRoot}"
},
{
"text": "source .gdbinit"
},
{
"text": "target remote localhost:4242"
},
{
"text": "file out/helloworld@starterkit/binary/[email protected]"
},
{
"text": "break application_start"
}
],
"customLaunchSetupCommands": [], "launchCompleteCommand": "exec-run", "osx": {
"MIMode": "gdb",
"miDebuggerPath": "arm-none-eabi-gdb"
},
"linux": {
"MIMode": "gdb",
"miDebuggerPath": "arm-none-eabi-gdb"
},
"windows": {
"MIMode": "gdb",
"miDebuggerPath":
"${workspaceRoot}/build/compiler/gcc-arm-none-eabi/Win32/bin/arm-none-eabi-gdb.exe"
}
}
调试器配置完成后，在最左侧的工具栏中点击调试图标，并选择调试器配置：
最后，在最左侧的工具栏中点击资源管理器，选择你想要调试的代码段下断 点，按下F5 开始进行在线调试。
受限于Starter Kit 上MCU 的RAM 大小，入云和GUI 无法共存。这里简单介绍一下Starter Kit 上GUI 的例程，该例程演示了相关外设的能力，包括KEY/LED/LCD/GSENSOR/ALSSENSOR/PSENSOR/CODEC 等，开发者可以直观感受到外设提供的底层数据效果。
直接编译目标starterkitgui@starterkit（参考2.3 章节），并完成烧写。
单板启动后，可以看到LCD 被点亮，并显示AliOS Things 的LOGO，然后切换到第一个界面，显示版本信息。同时开发者通过调试串口感受AliOS Things 的命令行。
按下Wi-Fi 按键继续切换GUI 界面，第二个界面显示相关sensor 提供的底层数据，并点亮相关LED；第三个界面演示GUI 能力，将GSENSOR 的三轴加速数据以动态曲线的形式显示出来；第四个界面展示录音播放能力，在此界面下按A 键进行录音，按B 键播放。
其他问题请参考AliOS-Things WIKI： https://github.com/alibaba/AliOS-Things/wiki
