warning, this spage is under construction :)

You will find below all the necessary documents, codes, and schémas to build your own ventilator.

General documentation

Afin de faire au plus simple et de mettre à disposition l'ensemble des documents vous permettant de construire votre propre équipement (prototype), nous proposons un unique fichier .zip avec tous les documents du design freeze, plutôt que de disperser les infos sur plusieurs pages :

DOCUMENTATION DIY RECOVID

Dans ce fichier zip, vous trouverez les documents suivants :

  • Cahier des charges / Specifications
  • General schemas
  • Mécanique
  • Eléctronique
  • Alimentation
  • Pneumatique
  • Controlleur
  • User manuels
  • QARA documents

General code repository

Une fois que vous aurez téléchargé la documentation, il est important de télécharger aussi les codes sources pour le controlleur, l'application et l'IHM.

GITHUB RECOVID

Bill of Material

Vous trouverez ci dessous la liste du matériel qui ont permis de construire l'équipement (BOM) : under construction

Past discussions & instructions

It is not clear if this type of device is of any use in a Hospital. No sensors, so no clinically usable data at this time.

Medical requirements

TODO

Requirements for use in low-tech case

  • motor : wiper motor
  • power source 230v - 12v
  • car battery for security
  • rasberry pi for control board
  • standard computer screen / monitor (problem with power is on battery) (simple LCD screen ?)
  • limited specific components only a good pressur sensor
  • specific shutwdown managment (230v to battery source)
  • car solenoid valve or custom valve
  • simple filter TODO

Idea

recovid-diyventilation low tech v3

error on the drawing : « PEP bullage» is only between t4 and t5.

Problems

for a security pressur of 80mmHg we need 86,3cm of Glycerin

Solution 1

gravity safety valve Material :

  • un joint à clapet de 18mm de diamètre
  • une pièce téflon percé d'un orifice de diamètre 8mm
  • une masse métalique (acier) cylindrique de 18mm de diamètre et de 28mm de haut
  • deux pièces découpés au laser ou usinées classiquement

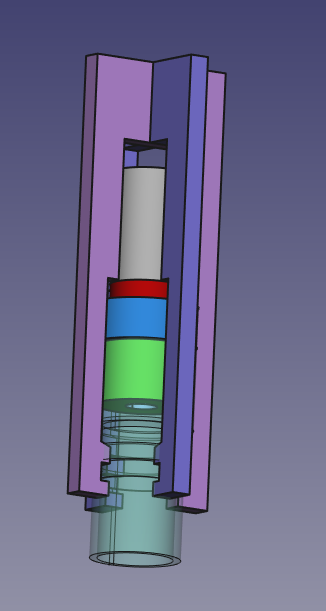

safety valve 3d design v1

Solution 2

même montage avec un ressort en remplacement de la masse métalique. Il faudrat calibrer le ressort. Design à venir

Solution 3 : étanchéité de sortie vers filtrage de l'air

même montage que 1 ou 2 en réduisant le diamètre pour insertion dans un tube 22mm.

Mesure du taux d'oxygène FiO2

la precision demandée c'est 3% du Volume(si un FiO2 est de 50% on doit mesurer entre 47 et 53%)

solution 1 : utilisation d'un capteur industriel

solution 2 : spectroscopie

La molécule d'oxygène a des bandes d'absorption à 687, 760, 763 et 1269nm. L'utilisation d'une diode laser dans la gamme des 760nm couplé à une cellule de détection permetrais après étalonage d'obtenir le taux d'oxygène. custom O2 detection cell

Cellule de réception

typiquement une cellule dédié a la détection de flamme. Pas chère.

diode laser à 760nm

une diode en émission bien précise autour de 760nm TODO à sourcer

LED centré sur 760nm

  • Idéalement infrared high power led SMB1N-760D
  • LED avec pic à 740nm, mais pas terrible on a seulement 20% à 760nm (Code commande RS 173-6320 Référence fabricant OIS-330-740-X-TU Marque OSA Opto ) peut être à coupler avec un filtre IR pour la photographie

Filtre IR 760nm

Notes

1 mmHg = 1,36 cmH2O = 1,08 cmGlycerin glycerin density 1,26 Reach information of Glycerin
