Device: Das SEN-UP1-8xTH ist ein KNX-TP1 Unterputz-Sensormodul mit 8 herausgeführten I2C-Kanälen, 3.3V und GND. Technisch sind 16 ESD-geschützte GPIOs mit optionalen PullUps auf den externen Klemmen verfügbar. Es ist Teil des OpenKNX-UP1 Systems und für die Unterputz-Anwendung entwickelt. Application: Die Das SEN-UP1-8xTH Applikation unterstützt 8 digitale Zweidrahtsensoren (I2C) für Temperatur, Luftfeuchtigkeit und Luftdruck. Jeder Kanal kann alternativ auch für zwei One-Wire Temperatursensoren oder zwei potentialfreie Binäreingänge genutzt werden. Unterstützte Sensoren: SHT2x, SHT3x, BME280, DS18B20

• Das KiCAD Projekt der SEN-UP1-8xTH Applikation ist unter der freien CC-BY-NC-SA verfügbar.
• Die Applikation ist unter GPLv3 verfügbar
• Das Gehäuse ist unter der freien CC-BY-NC-SA verfügbar.
• Der UP1-Controller2040 sowie komplette SMD-bestückte Bausätze können erworben werden, siehe Bezugsquelle-Ing-Dom

• SEN-UP1-8xTH_Case_bot_003.stl
• SEN-UP1-8xTH_Case_top_003.stl

Screw and nut for the case M2x14 (DIN 963) and BM2 nut (DIN 439).
With FDM print they normally not needed.

• Latest FW / ETS Release

tbd

Die Kanalzuordnung ist wie folgt:

Grundsätzlich benötigt I2C immer Pullups im Bereich 1k - 10k auf der Daten- und der Taktleitung. Für diese ggf. notwendigen Pullups sind Einbauplätze für 0805 SMD-Chip-Widerstände vorgesehen.

• Anschluss von I2C-Sensoren (SHT, BME): Auf handelsüblichen Breakout-Boards für digitale Sensoren sind aber idR die benötigten Pullup-Widerstände bereits bestückt.
• Anschluss von DS18B20 (OneWire) Sensoren: Pro Kanal können 2 Sensoren angeschlossen werden. Die DATA-Leitung des Sensors ist mit SCL / 1 oder SCA / 2 zu verbinden. Hier ist idR ein 4.7k Pullup-Widerstand nötig.
• Anschluss von Tastern/Schaltern: Pro Kanal können 2 Kontakte angeschlossen werden. SCL / 1 bzw. SCA / 2 ist über den Kontakt mit GND zu verbinden. Externe Pullup-Widerstände sind idR nicht nötig, da die internen Pullup-Widerstände des GPIO verwendet werden.

• Repository

• Schematic V00.02
• Schematic V00.10
• Repository with all documentation

• V00.01 - first prototype series (KUPS)
• V00.02 - OpenKNX UP1 adaptions, UP1 Controller2040 V00.02

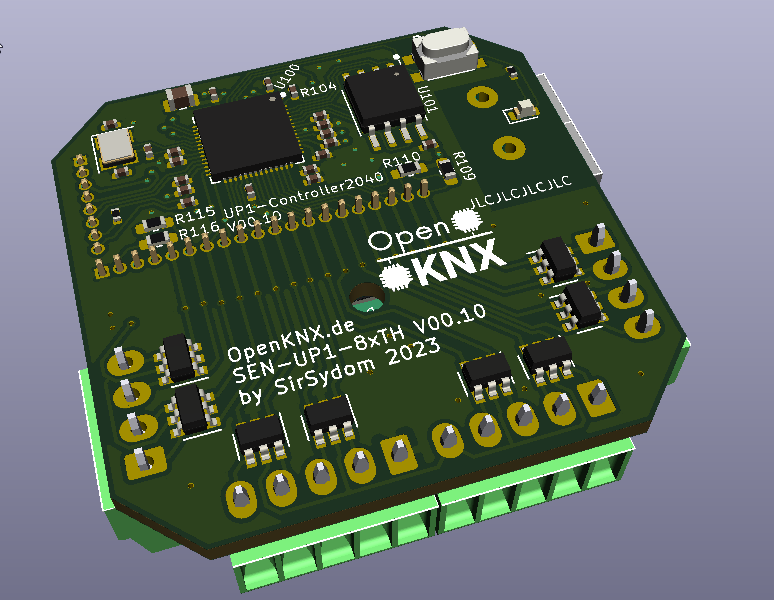

• V00.10 - no functional changes, layouted also on one PCB with controller
