Introducción
Soporte para apoyar los servos Futaba 3003 sobre una mesa y poder posicionar su eje sin que el servo se mueva o caiga
Se han desarrollado para mover servos desde la placa con FPGA Icezum Alhambra, y tener una representación mecánica de los bits generados en los circuitos digitales de la FPGA. Aunque este soporte es independiente de esta aplicación, y se puede usar con otros propósitos, claro :-)
Características
El soporte tiene las paredes verticales del alojamiento en forma de cuña, con una pendiente muy ligera, para que el servo se quede encajado perfectamente. Esta es la sección de la pieza
El servo se introduciendo ejerciendo una ligera presión. Una vez encajado, no se cae aunque se ponga boca abajo
La pieza está diseñada con la herramienta libre Freecad
Moviendo un servo con la Icezum Alhambra
Usaremos Icestudio 0.3 (beta2) para hacer un ejemplo "hola mundo" para mover el servo. El ejemplo se encuentra en este fichero: servo-support-test1.ice
El circuito hace que el servo se vaya a dos posiciones separadas por 180 grados, según que su entrada sea 0 ó 1. Al apretar el botón se va a una posición, y al soltarlo a otra
Descargas
| Fichero | Descripción |
|---|---|
| servo_support.fcstd | Fichero fuente, en FreeCAD |
| servo-support.stl | Fichero para imprimir. Formato STL |
| servo-support.step | Fichero en formato STEP |
| servo-support-test1.ice | Ejemplo Hola mundo para probar el servo en Icestudio 0.3-beta2 |
Vídeos
- Colocando el servo sobre el soporte:

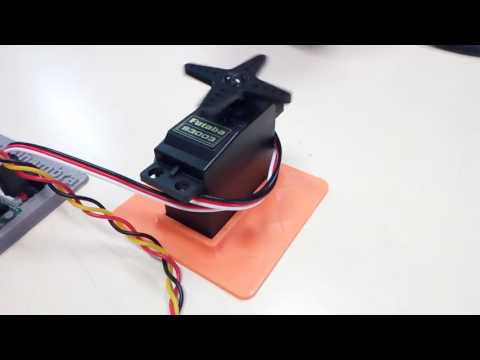

- Pruebas del soporte moviendo el servo con la FPGA de la Icezum Alhambra
Fotos
Autor
Juan González Gómez (Obijuan)
Licencia
Licensed under a Creative Commons Attribution-ShareAlike 4.0 International License
Enlaces
Noticias
- 28/Ene/2017: Añadida la pieza a esta wiki
